M.2 백플레인 설치

이 섹션의 지침에 따라 M.2 백플레인을 설치하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
  2. 공기 조절 장치에 M.2 백플레인을 설치하십시오.

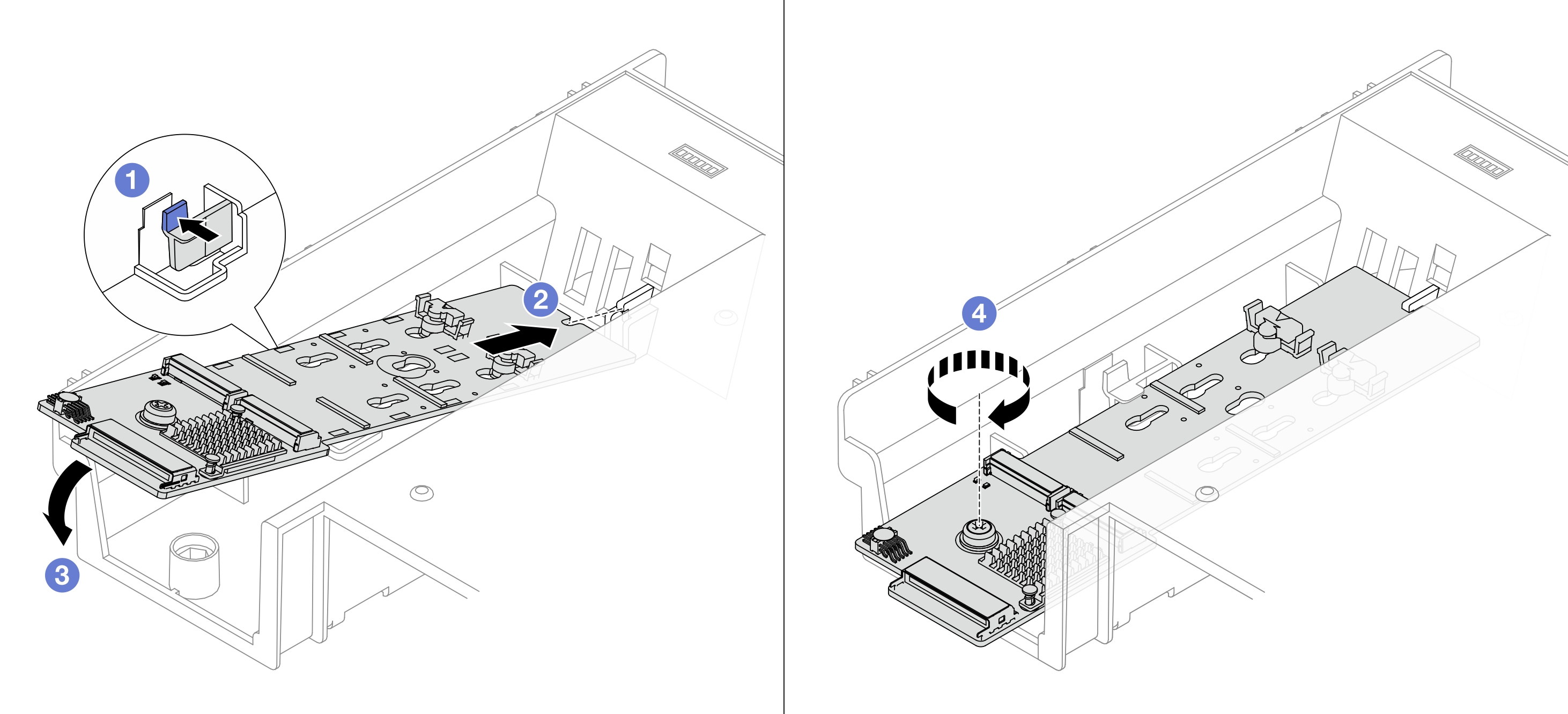

    그림 1. 공기 조절 장치에 M.2 백플레인 설치
    Installing the M.2 backplane to the air baffle
    1. 공기 조절 장치에서 고정 클립을 누르십시오.
    2. M.2 백플레인의 가이드 구멍을 공기 조절 장치의 가이드 핀에 맞춘 다음, 백플레인을 공기 조절 장치에 삽입하십시오.
    3. 방향을 맞춰 M.2 백플레인을 아래쪽으로 돌리십시오.
    4. 나사를 조여 M.2 백플레인을 고정하십시오.
  3. M.2 백플레인에 M.2 드라이브를 설치하십시오. M.2 드라이브 설치의 내용을 참조하십시오.
  4. M.2 백플레인과 프로세서 보드에 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

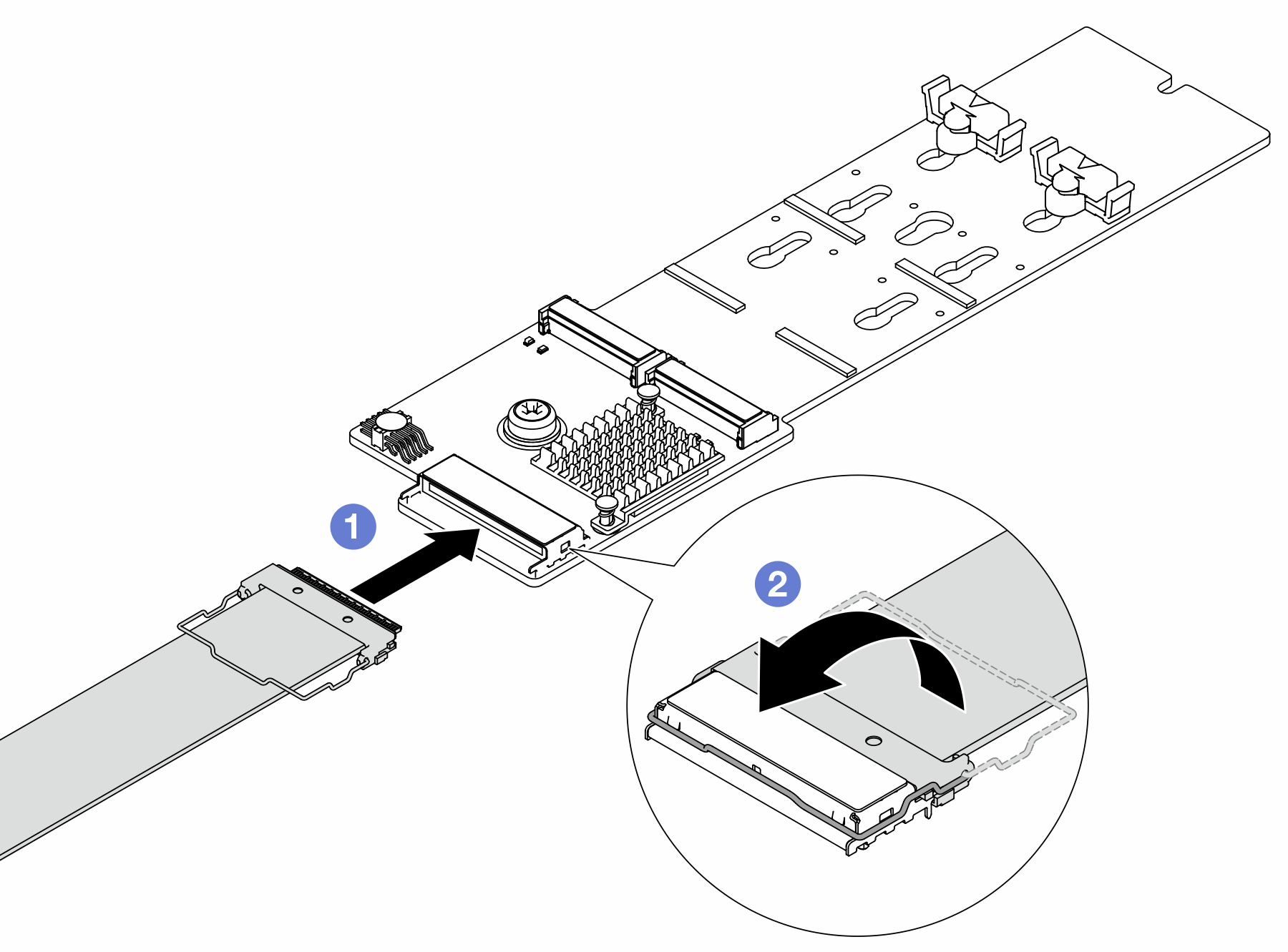

    그림 2. M.2 케이블 연결

    1. M.2 백플레인에 M.2 케이블을 연결하십시오.
    2. 그림과 같이 케이블의 래치를 돌리고 래치가 딸깍하고 제자리에 고정될 때까지 누르십시오.

완료한 후

부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
