Installazione del backplane M.2

Seguire le istruzioni riportate in questa sezione per installare il backplane M.2.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Installare il backplane M.2 sul deflettore d'aria.

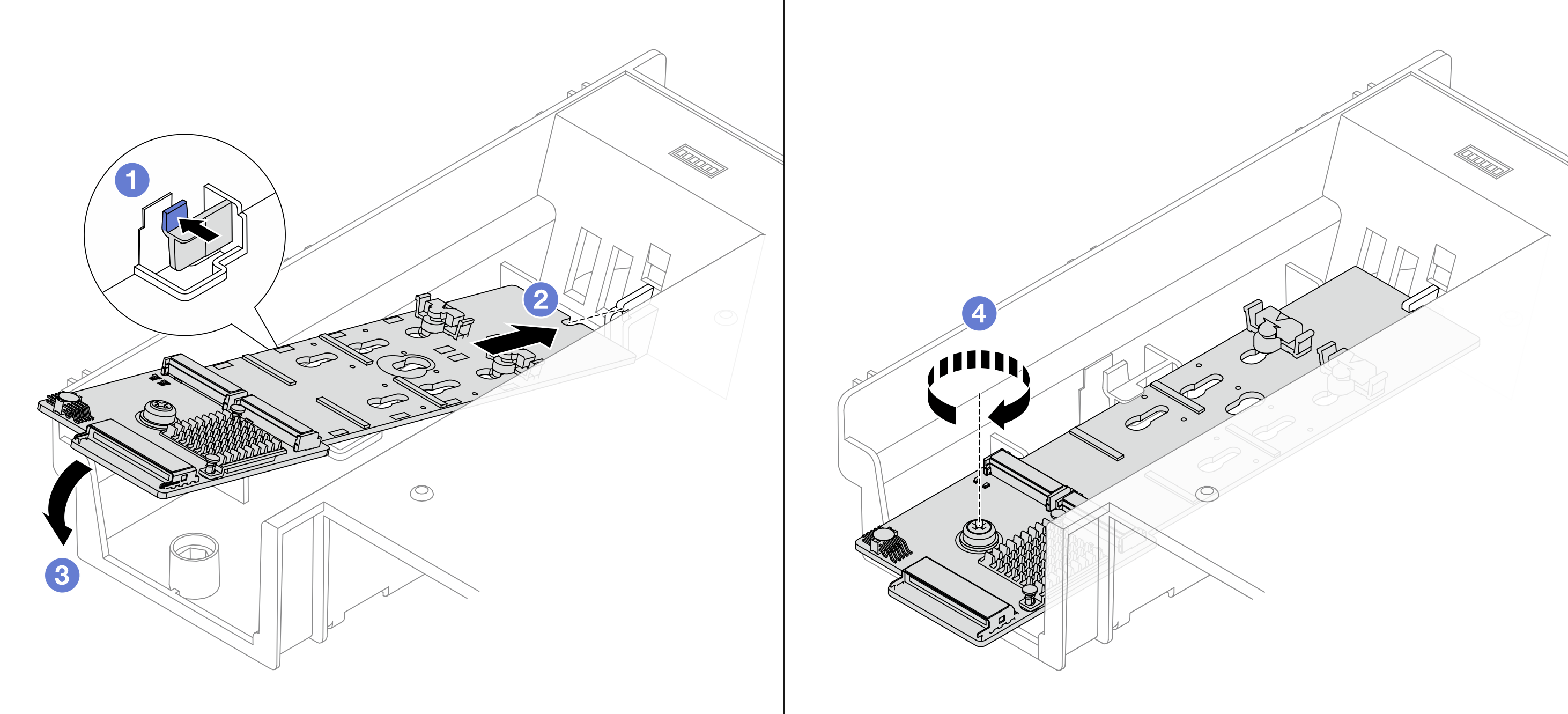

    Figura 1. Installazione del backplane M.2 sul deflettore d'aria
    Installing the M.2 backplane to the air baffle
    1. Premere il fermo di blocco sul deflettore d'aria.
    2. Allineare il foro della guida sul backplane M.2 al piedino della guida sul deflettore d'aria, quindi inserire il backplane nel deflettore d'aria.
    3. Ruotare il backplane M.2 verso il basso fino a posizionarlo.
    4. Stringere la vite per fissare il backplane M.2.
  3. Installare l'unità M.2 nel backplane M.2. Vedere Installazione di un'unità M.2.
  4. Collegare il cavo al backplane M.2 e alla scheda del processore. Vedere Instradamento dei cavi interni.
    Figura 2. Collegamento del cavo M.2

    1. Collegare il cavo M.2 al backplane M.2.
    2. Ruotare il fermo sul cavo come illustrato e premere il fermo verso il basso finché non scatta in posizione.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
