Installation du fond de panier M.2

Suivez les instructions de cette section pour installer le fond de panier M.2.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Installez le fond de panier M.2 sur la grille d'aération.

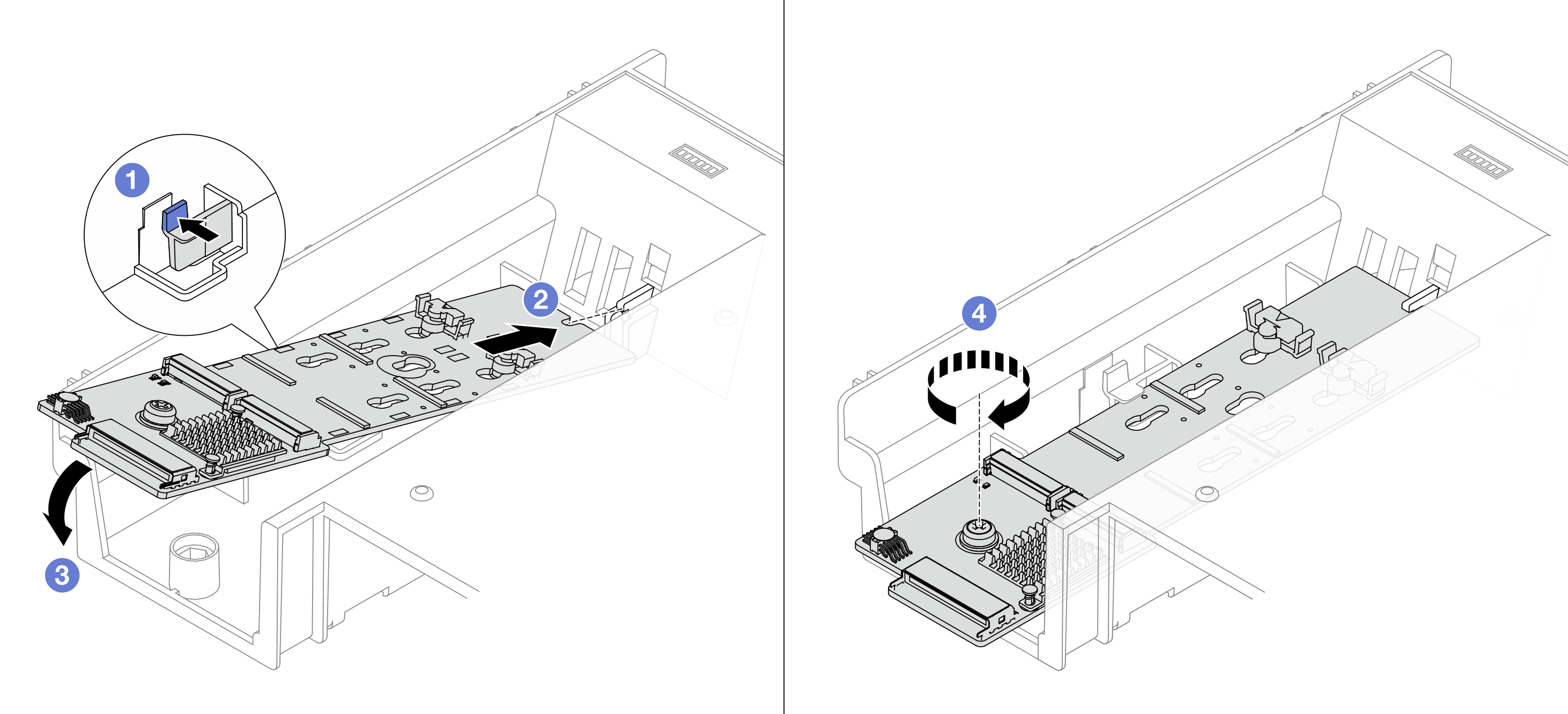

    Figure 1. Installation du fond de panier M.2 sur la grille d’aération
    Installing the M.2 backplane to the air baffle
    1. Appuyez sur la patte de retenue pour la fixer à la grille d'aération.
    2. Alignez le trou de guidage du fond de panier M.2 sur la broche de guidage de la grille d'aération, puis insérez le fond de panier dans la grille d'aération.
    3. Faites pivoter le fond de panier M.2 vers le bas, jusqu’à ce qu’il s’enclenche.
    4. Serrez la vis pour bien fixer le fond de panier M.2.
  3. Installez l'unité M.2 dans le fond de panier M.2. Voir Installation d'une unité M.2.
  4. Connectez le câble au fond de panier M.2 et à la carte du processeur. Voir Cheminement interne des câbles.
    Figure 2. Connexion du câble M.2

    1. Connectez le câble M.2 au fond de panier M.2.
    2. Faites pivoter le loquet sur le câble comme illustré, puis appuyez sur le loquet jusqu’à ce qu’il s’enclenche.

Après avoir terminé

Terminez le remplacement des composants. Voir Fin du remplacement des composants.
