Retrait du fond de panier M.2

Suivez les instructions de cette section pour retirer le fond de panier M.2.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
  3. Débranchez le câble M.2 du fond de panier M.2.

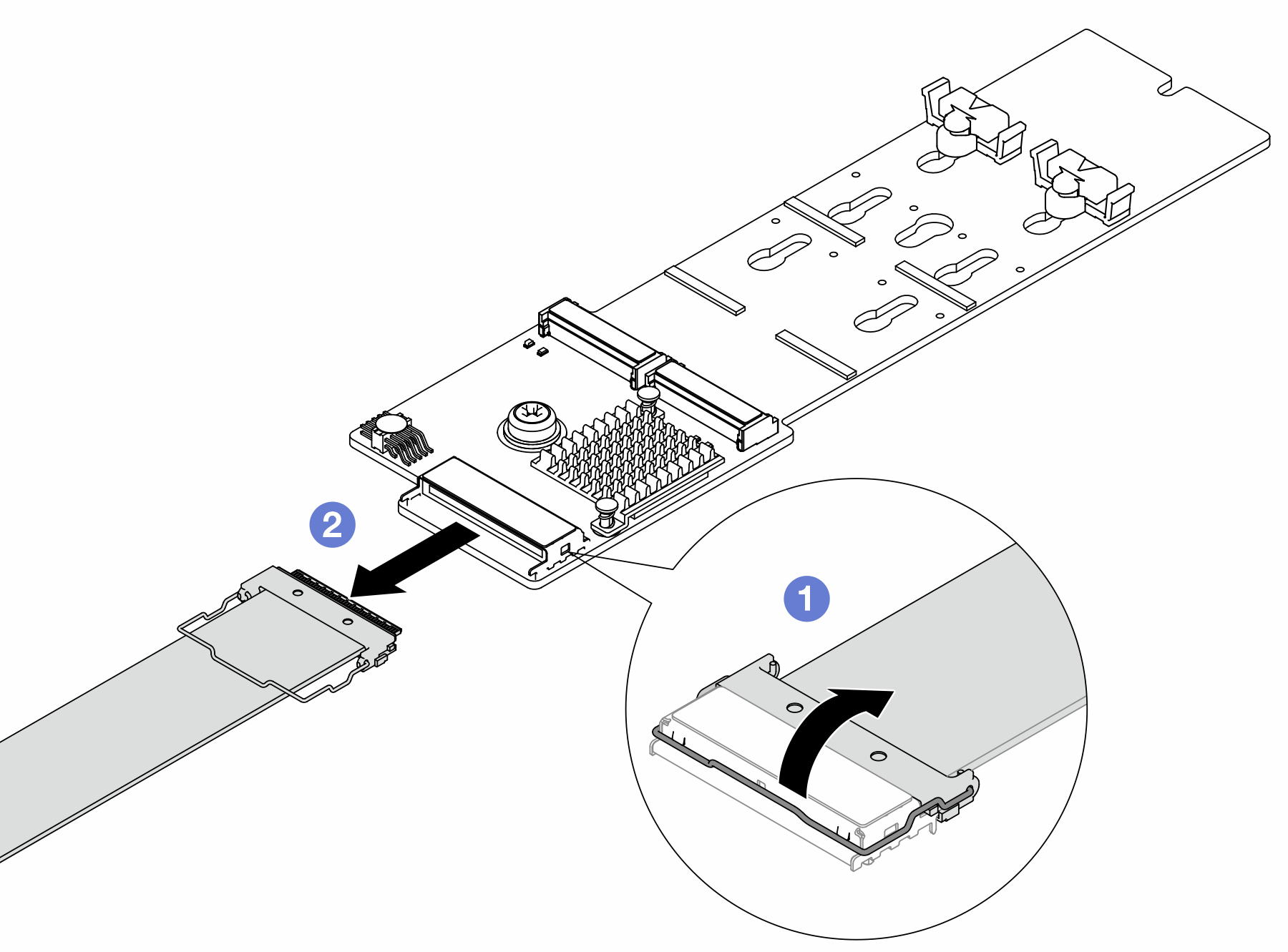

    Figure 1. Déconnexion du câble M.2

    1. Tirez le loquet du câble M.2 vers le haut.
    2. Débranchez le câble M.2 du fond de panier M.2.
  4. Retirez l’unité M.2 du fond de panier M.2. Pour plus d’informations, voir Retrait d'une unité M.2.
  5. Retirez le fond de panier M.2 de la grille d’aération.

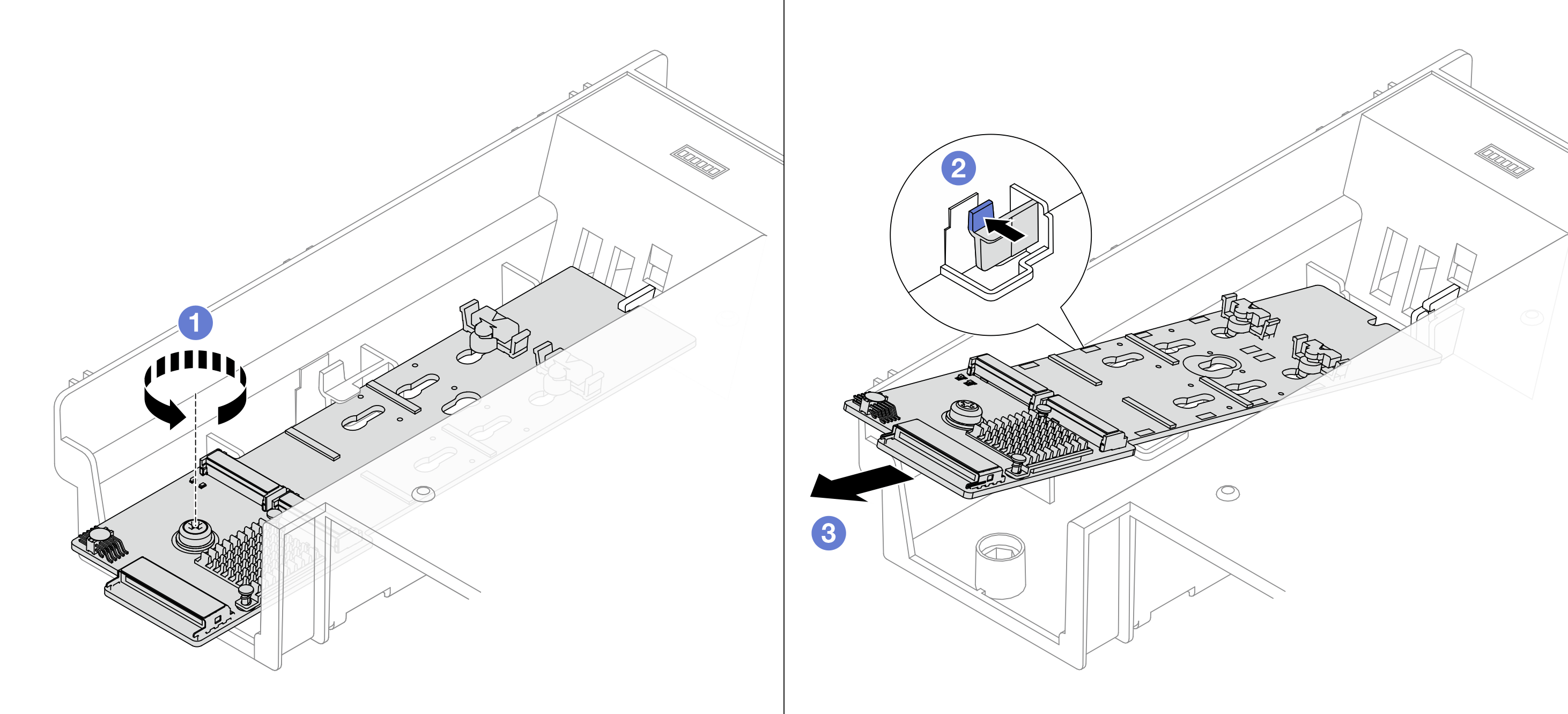

    Figure 2. Retrait du fond de panier M.2 de la grille d’aération
    Removing the M.2 backplane from the air baffle
    1. Desserrez la vis qui fixe le fond de panier M.2 sur la grille d’aération.
    2. Appuyez sur la patte de retenue pour libérer le fond de panier M.2.
    3. Retirez le fond de panier M.2 de la grille d'aération.

Après avoir terminé

  1. Installez un nouveau fond de panier M.2. Pour plus d’informations, voir Installation du fond de panier M.2.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
