卸下 M.2 背板

按照本节中的说明卸下 M.2 背板。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 如果服务器安装在机架中，请在机架滑动导轨上滑出服务器，以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器。
  2. 卸下顶盖。请参阅卸下顶盖。
  3. 从 M.2 背板上拔下 M.2 线缆。

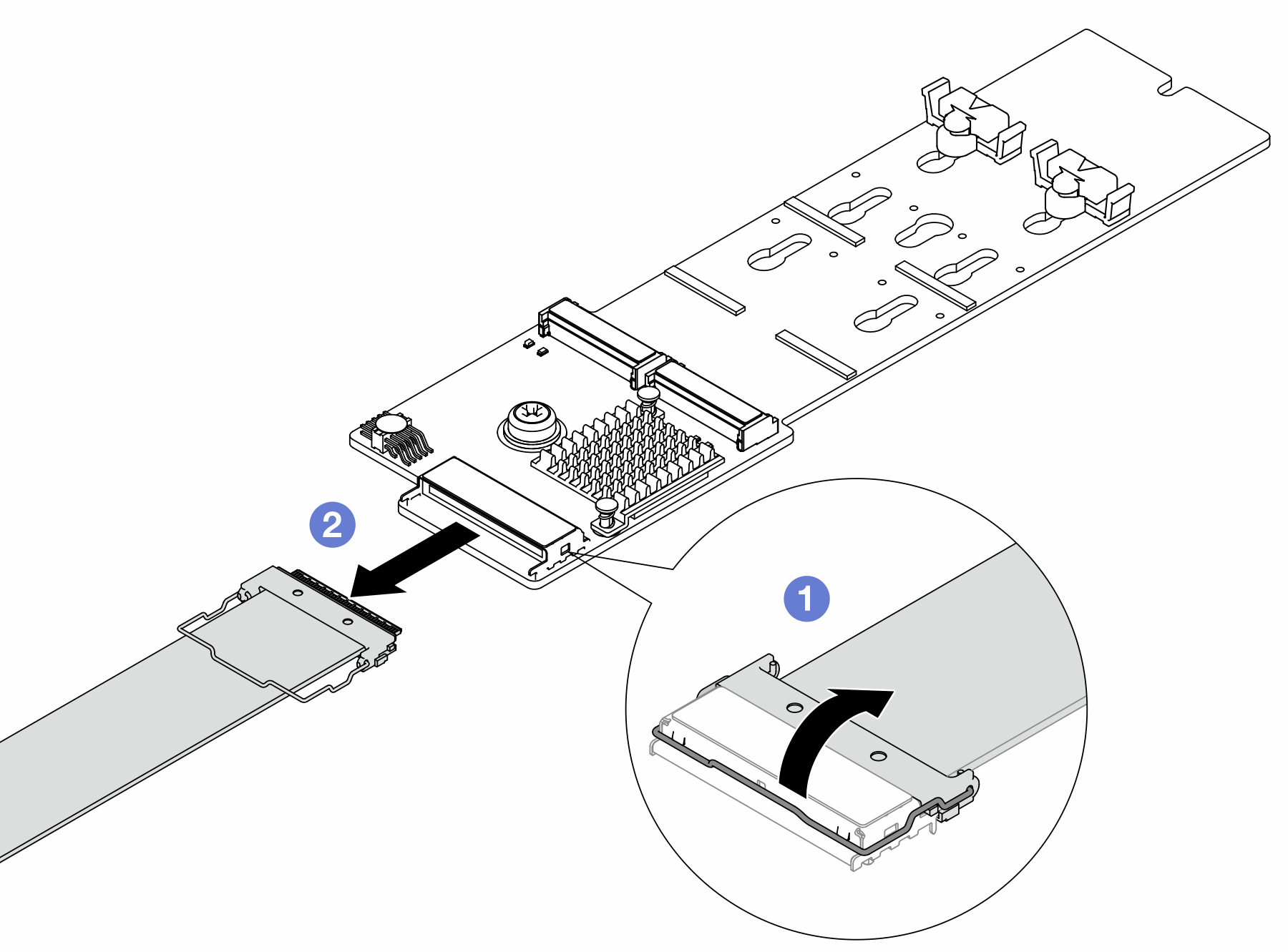

    图 1. 拔下 M.2 线缆

    1. 拉起 M.2 线缆上的滑锁。
    2. 从 M.2 背板上拔下 M.2 线缆。
  4. 从 M.2 背板上卸下 M.2 硬盘。请参阅卸下 M.2 硬盘。
  5. 从导风罩上卸下 M.2 背板。

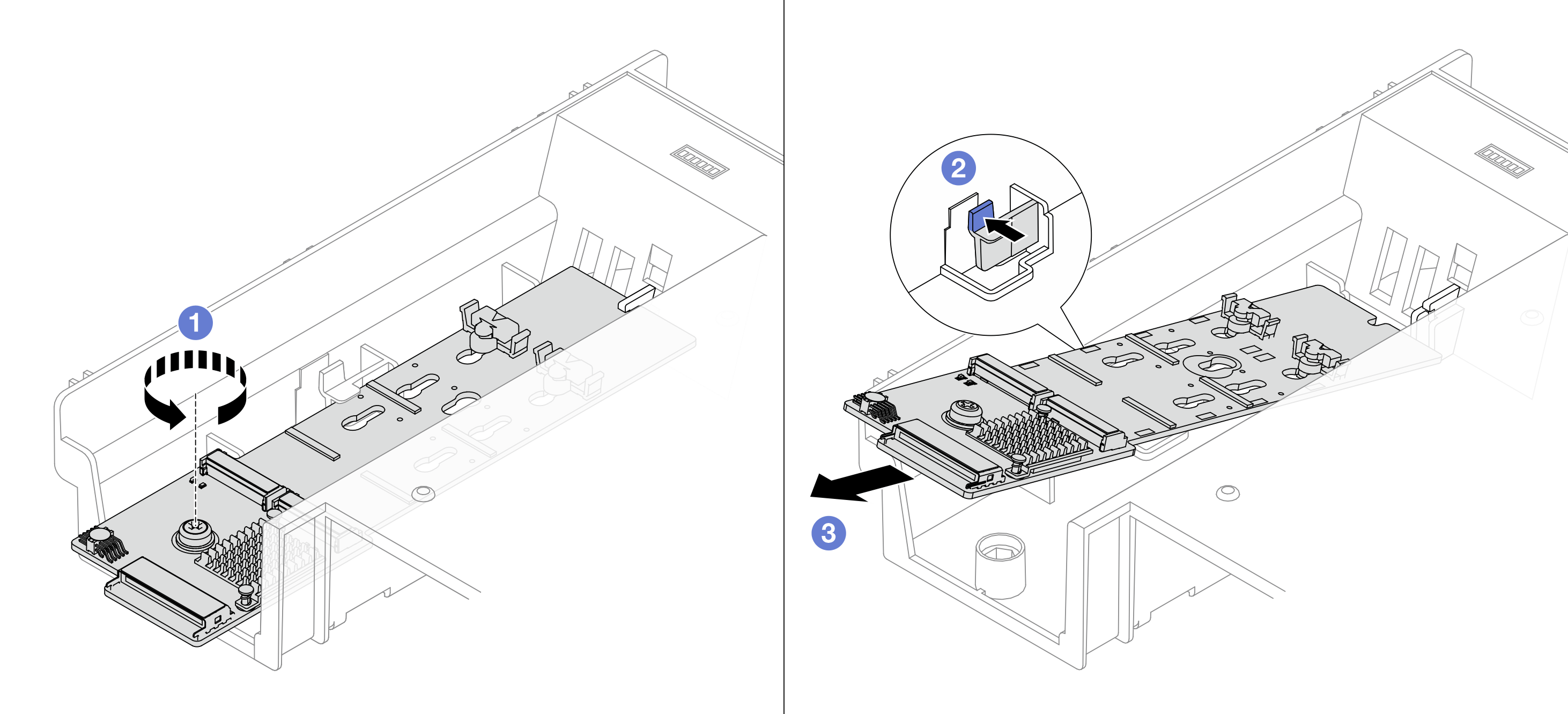

    图 2. 从导风罩上卸下 M.2 背板
    Removing the M.2 backplane from the air baffle
    1. 松开将 M.2 背板固定到导风罩的螺钉。
    2. 按下固定夹以松开 M.2 背板。
    3. 从导风罩上卸下 M.2 背板。

完成之后

  1. 安装新 M.2 背板。请参阅安装 M.2 背板。

  2. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
