Rimozione del backplane M.2

Seguire le istruzioni riportate in questa sezione per rimuovere il backplane M.2.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
  3. Scollegare il cavo M.2 dal backplane M.2.

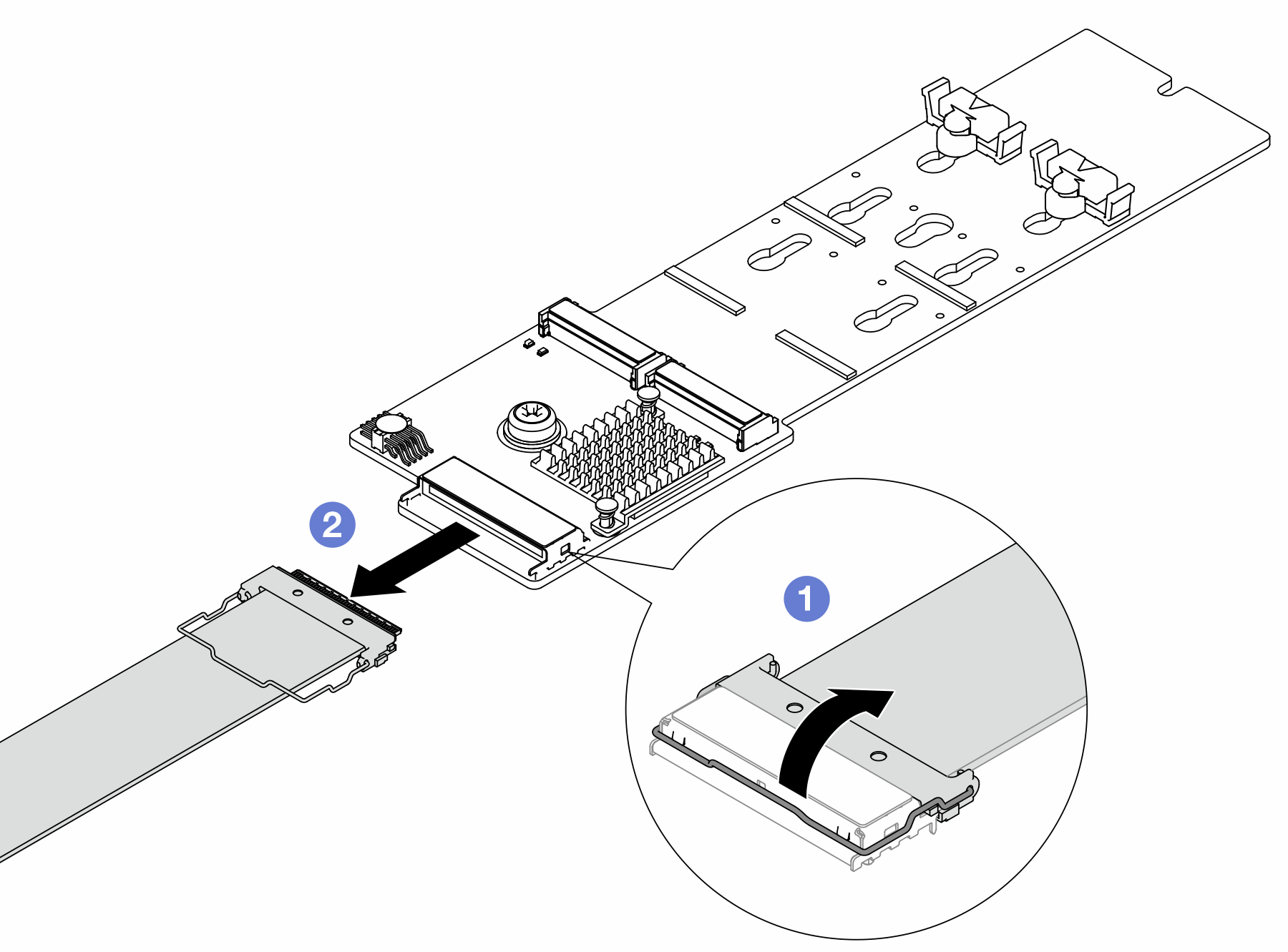

    Figura 1. Scollegamento del cavo M.2

    1. Sollevare il fermo sul cavo M.2.
    2. Scollegare il cavo M.2 dal backplane M.2.
  4. Rimuovere l'unità M.2 dal backplane M.2. Vedere Rimozione di un'unità M.2.
  5. Rimuovere il backplane M.2 dal deflettore d'aria.

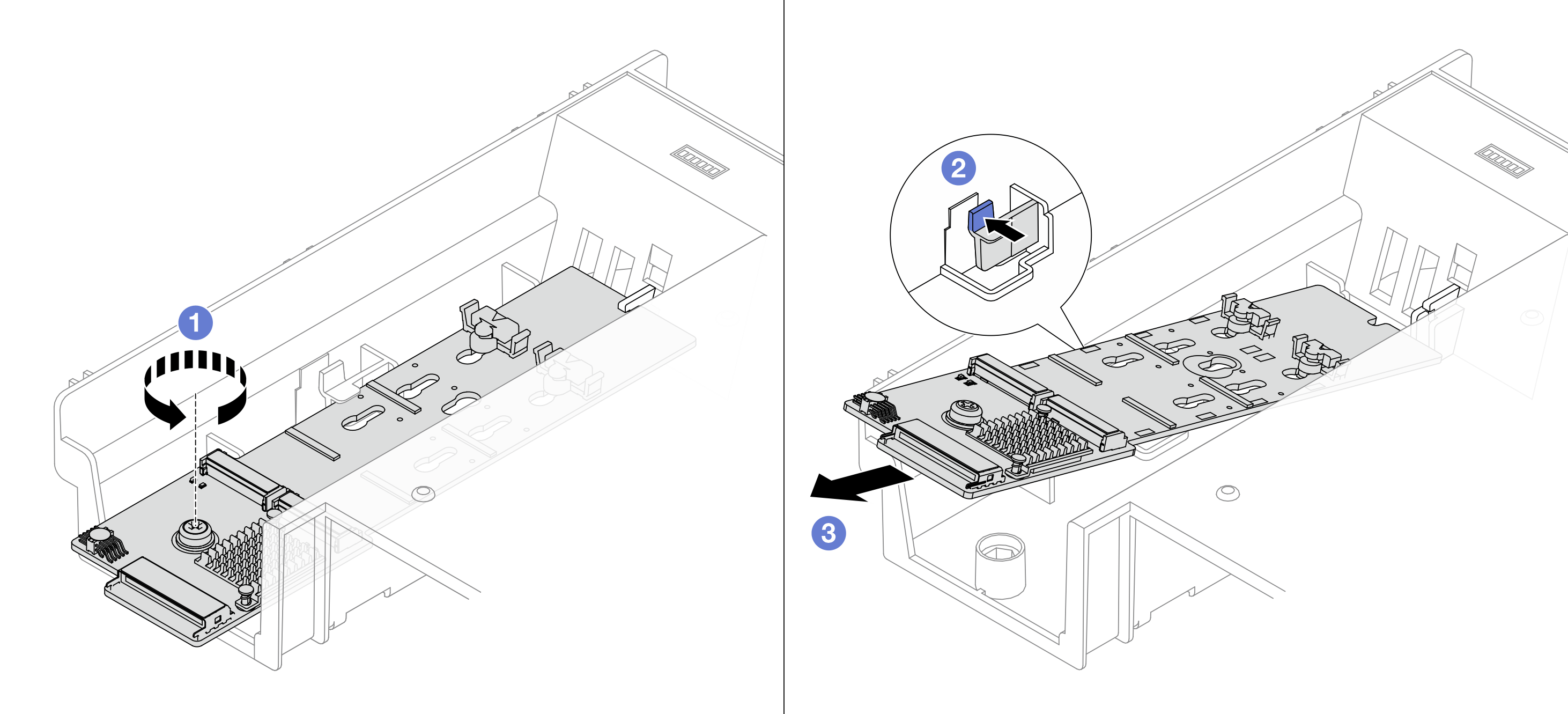

    Figura 2. Rimozione del backplane M.2 dal deflettore d'aria
    Removing the M.2 backplane from the air baffle
    1. Rimuovere la vite che fissa il backplane M.2 al deflettore d'aria.
    2. Premere il fermo di blocco per rilasciare il backplane M.2.
    3. Rimuovere il backplane M.2 dal deflettore d'aria.

Dopo aver terminato

  1. Installare un nuovo backplane M.2. Vedere Installazione del backplane M.2.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
