卸下 M.2 背板

請依照本節中的指示卸下 M.2 背板。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
  2. 卸下上蓋。請參閱卸下上蓋。
  3. 從 M.2 背板拔掉 M.2 纜線。

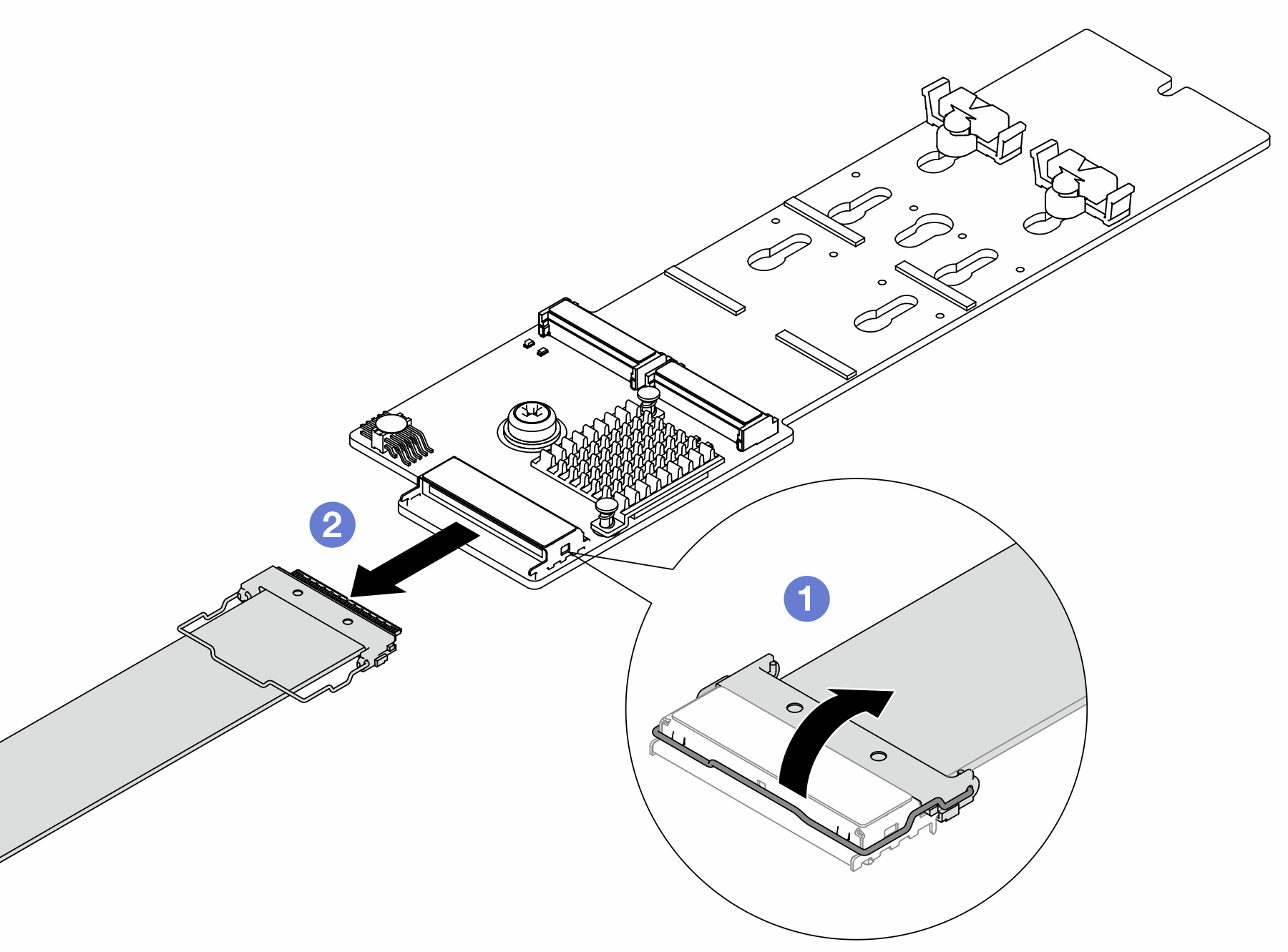

    圖 1. 拔掉 M.2 纜線

    1. 將 M.2 纜線上的閂鎖向上拉。
    2. 從 M.2 背板拔掉 M.2 纜線。
  4. 從 M.2 背板卸下 M.2 硬碟。請參閱卸下 M.2 硬碟。
  5. 從空氣擋板卸下 M.2 背板。

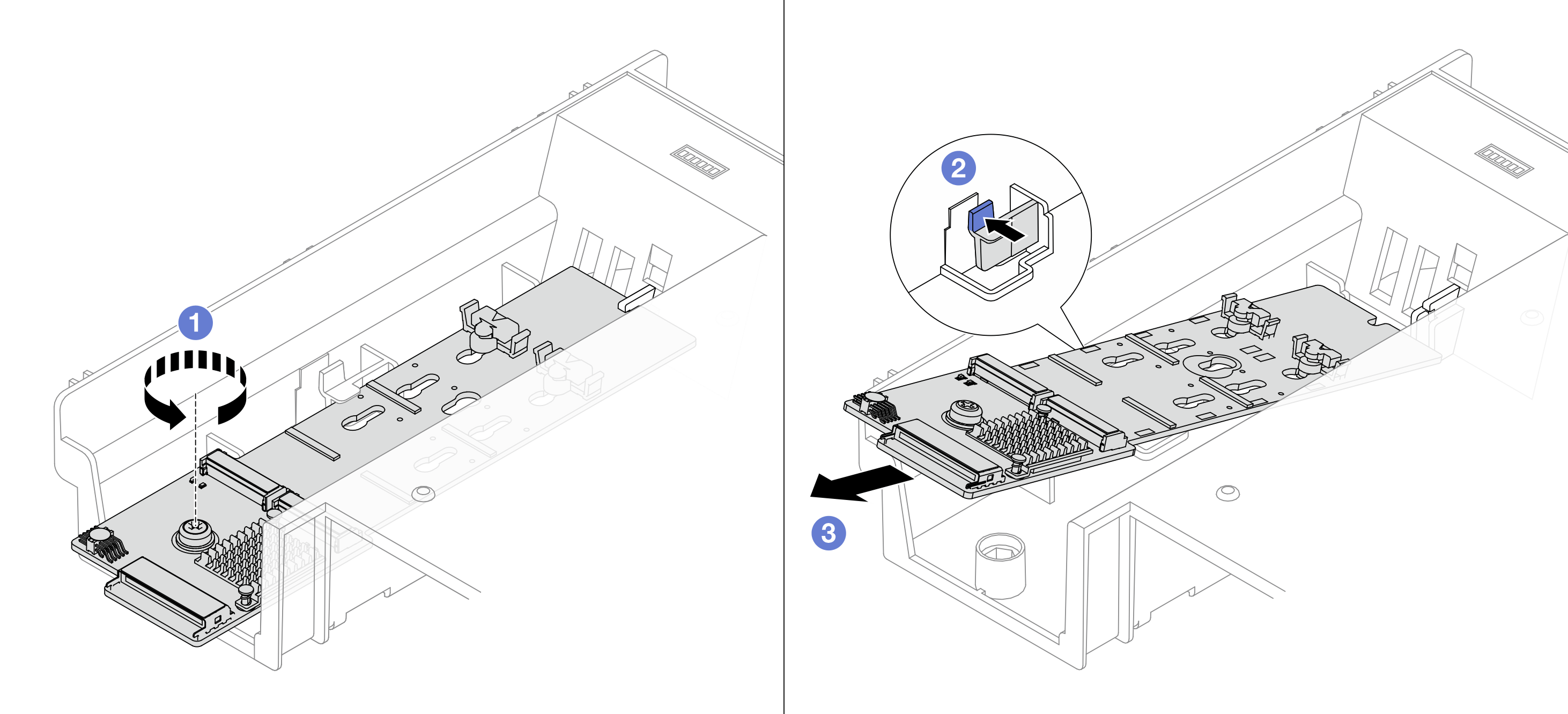

    圖 2. 從空氣擋板卸下 M.2 背板
    Removing the M.2 backplane from the air baffle
    1. 鬆開將 M.2 背板固定在空氣擋板的螺絲。
    2. 按下固定夾以鬆開 M.2 背板。
    3. 從空氣擋板卸下 M.2 背板。

在您完成之後

  1. 安裝新的 M.2 背板。請參閱安裝 M.2 背板。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
