Extracción de la placa posterior M.2

Siga las instrucciones que aparecen en esta sección para quitar la placa posterior M.2.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
  3. Desconecte el cable M.2 de la placa posterior M.2.

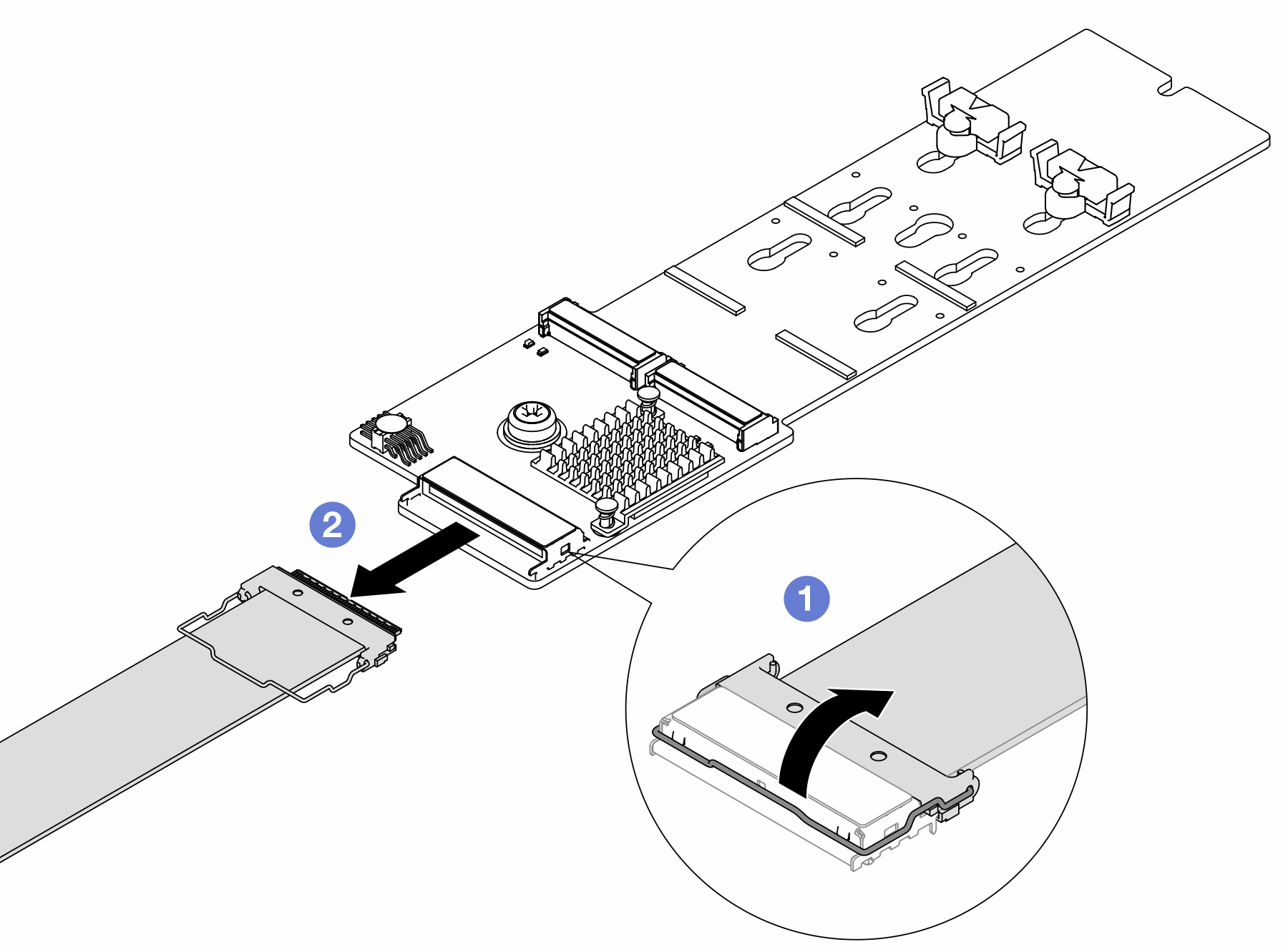

    Figura 1. Desconexión del cable M.2

    1. Abra el pestillo del cable M.2.
    2. Desconecte el cable de M.2 de la placa posterior de M.2.
  4. Quite la unidad M.2 de la placa posterior M.2. Consulte Extracción de una unidad M.2.
  5. Quite la placa posterior de M.2 del deflector de aire.

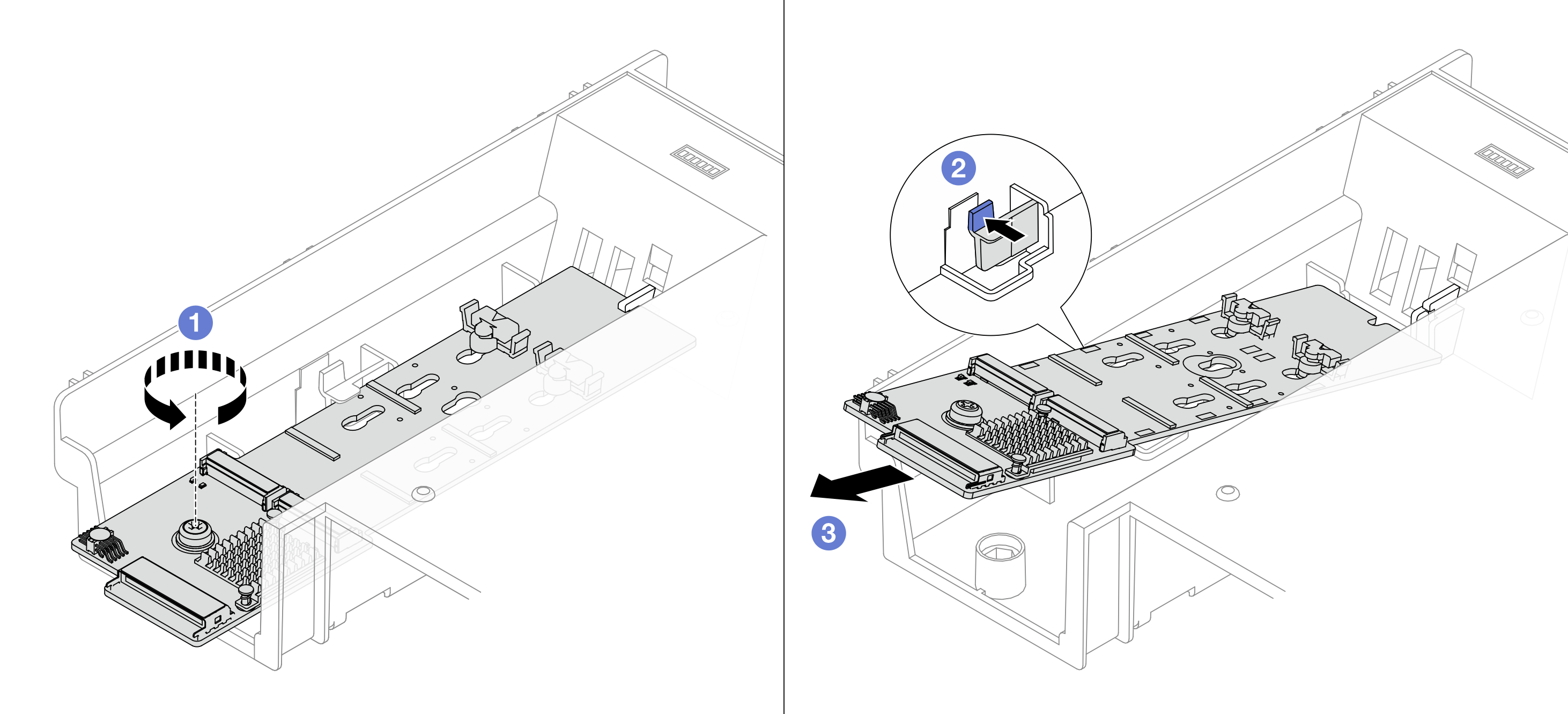

    Figura 2. Extracción de la placa posterior de M.2 del deflector de aire
    Removing the M.2 backplane from the air baffle
    1. Suelte el tornillo que fija la placa posterior de M.2 al deflector de aire.
    2. Presione el clip de sujeción para liberar la placa posterior M.2.
    3. Quite la placa posterior de M.2 del deflector de aire.

Después de finalizar

  1. Instale una nueva placa posterior de M.2. Consulte Instalación de la placa posterior M.2.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
