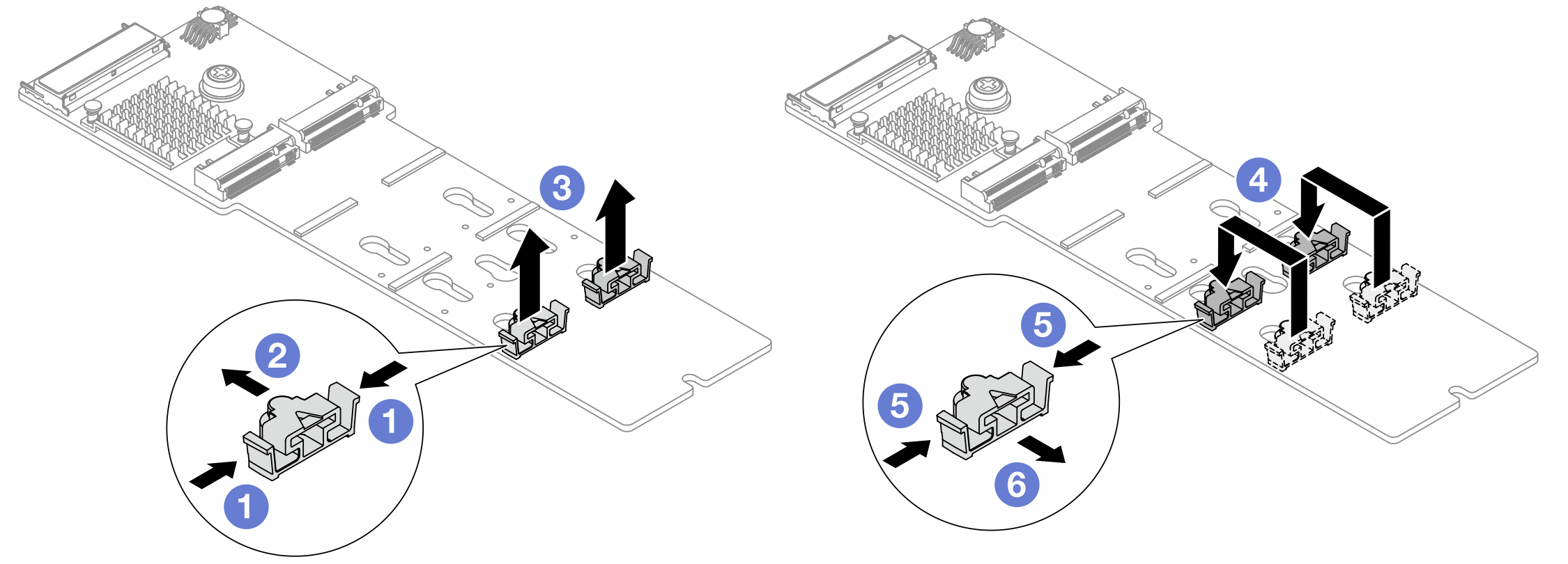

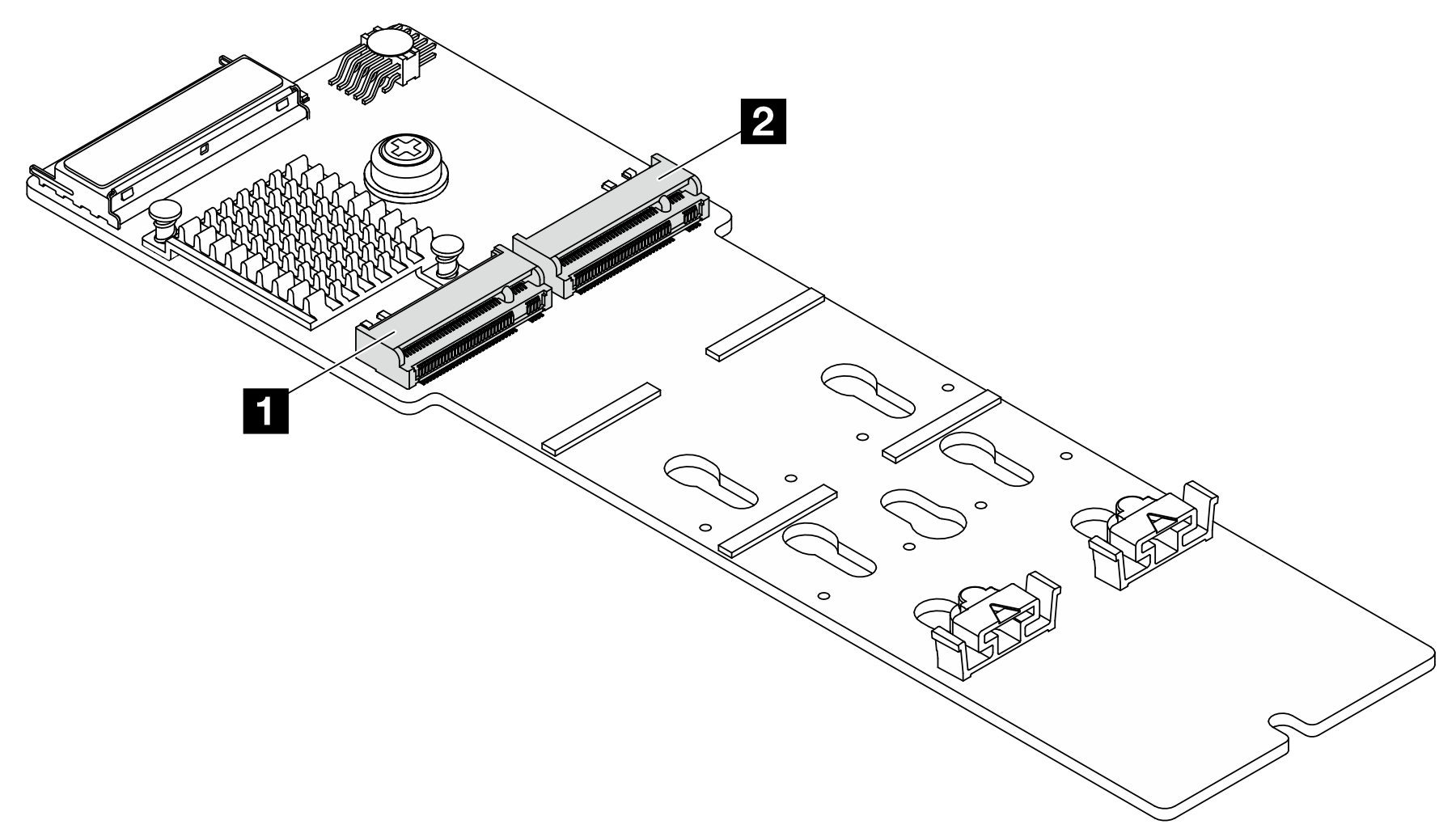

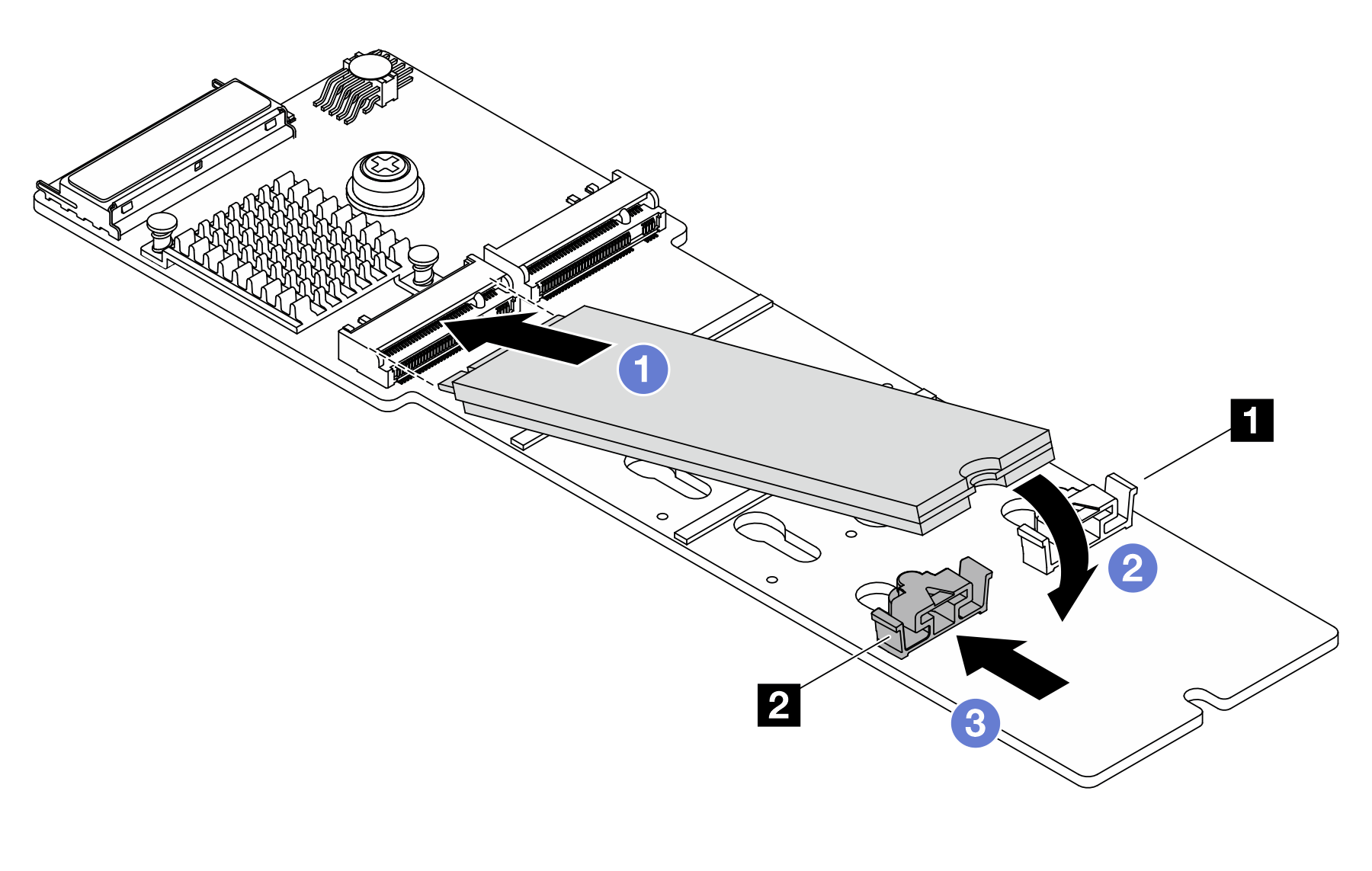

硬件更换过程更换内部 M.2 硬盘和 M.2 背板安装 M.2 硬盘安装 M.2 硬盘按照本节中的说明安装 M.2 硬盘。注意请阅读安装准则和安全检查核对表以确保操作安全。关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。固件和驱动程序下载:更换组件后,可能需要更新固件或驱动程序。请转至 ThinkSystem SR650a V4 的驱动程序和软件下载网站,查看适用于您的服务器的最新固件和驱动程序更新。请参阅更新固件,了解有关固件更新工具的更多信息。过程以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后,从包装中取出新部件,并将其放在防静电平面上。(可选)调整 M.2 背板上的固定器,以适应要安装的 M.2 硬盘的特定尺寸。图 1. 调整 M.2 固定器 按固定器的两侧。 将固定器移至锁眼的较大开口处。 将固定器从锁眼中取出。 将固定器插入合适的钥匙孔中。 按固定器的两侧。 向锁眼的较小开口方向推动固定器,直至其固定到位。在 M.2 背板上找到 M.2 硬盘插槽。注部分 M.2 背板支持两个相同的 M.2 硬盘。先在插槽 0 中安装 M.2 硬盘。图 2. M.2 硬盘插槽1 插槽 02 插槽 1在 M.2 背板上安装 M.2 硬盘。图 3. 安装 M.2 硬盘 以大约 30 度角将 M.2 硬盘插入接口。 向下旋转 M.2 硬盘,直至槽口 1 卡在固定器 2 的边口中。 将固定器向接口方向推动,以将 M.2 硬盘固定到位。完成之后完成部件更换。请参阅完成部件更换。提供反馈
