安装 M.2 背板

按照本节中的说明安装 M.2 背板。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。
注
图中所示的 M.2 背板和硬盘仅供参考，与您的实际硬件可能有所不同。

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
  2. 将 M.2 背板安装到导风罩上。

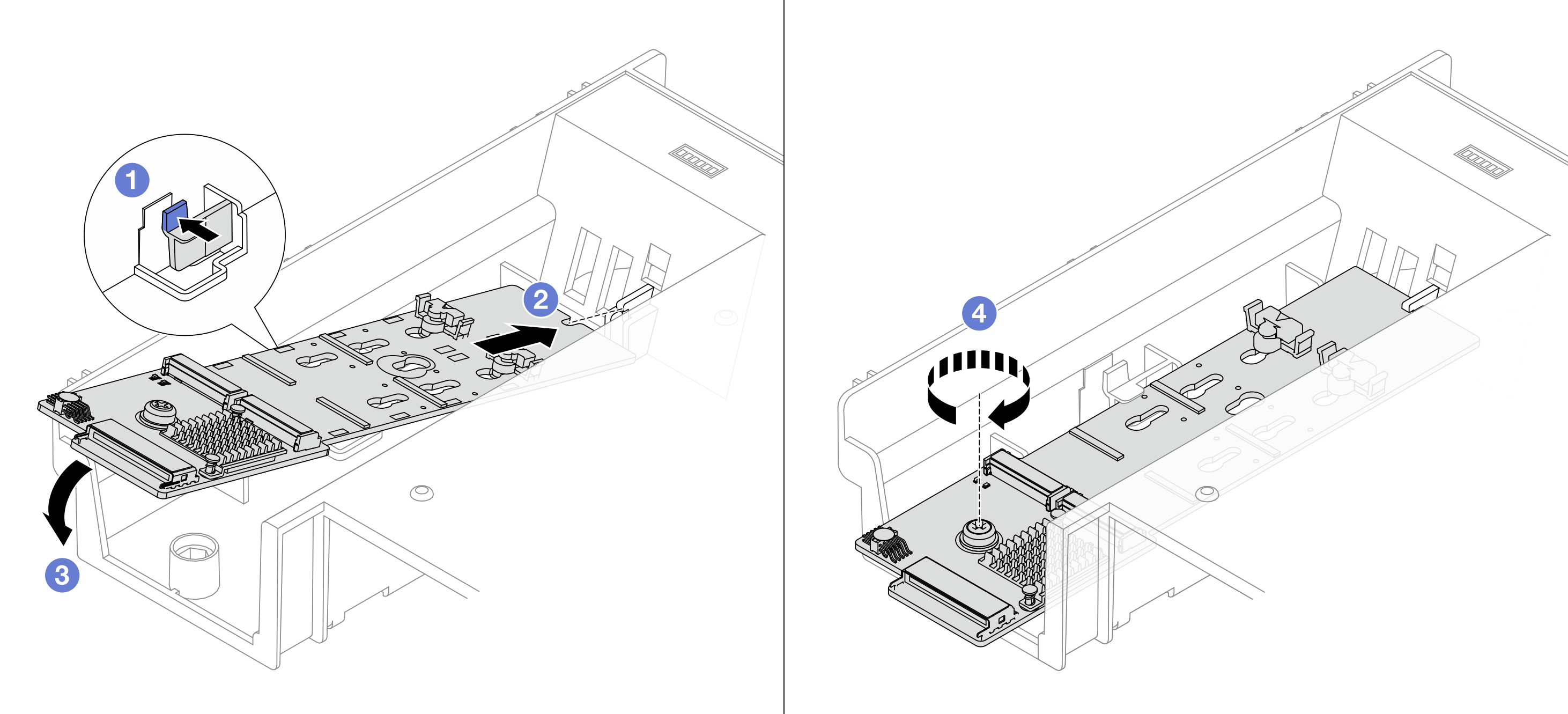

    图 1. 将 M.2 背板安装到导风罩上
    Installing the M.2 backplane to the air baffle
    1. 按压导风罩上的固定夹。
    2. 将 M.2 背板上的导孔与导风罩上的导销对齐，然后将背板插入导风罩。
    3. 向下安放 M.2 背板，直至其固定到位。
    4. 拧紧螺钉以固定 M.2 背板。
  3. 将 M.2 硬盘安装到 M.2 背板上。请参阅安装 M.2 硬盘。
  4. 将线缆连接到 M.2 背板和处理器板。请参阅内部线缆布放。

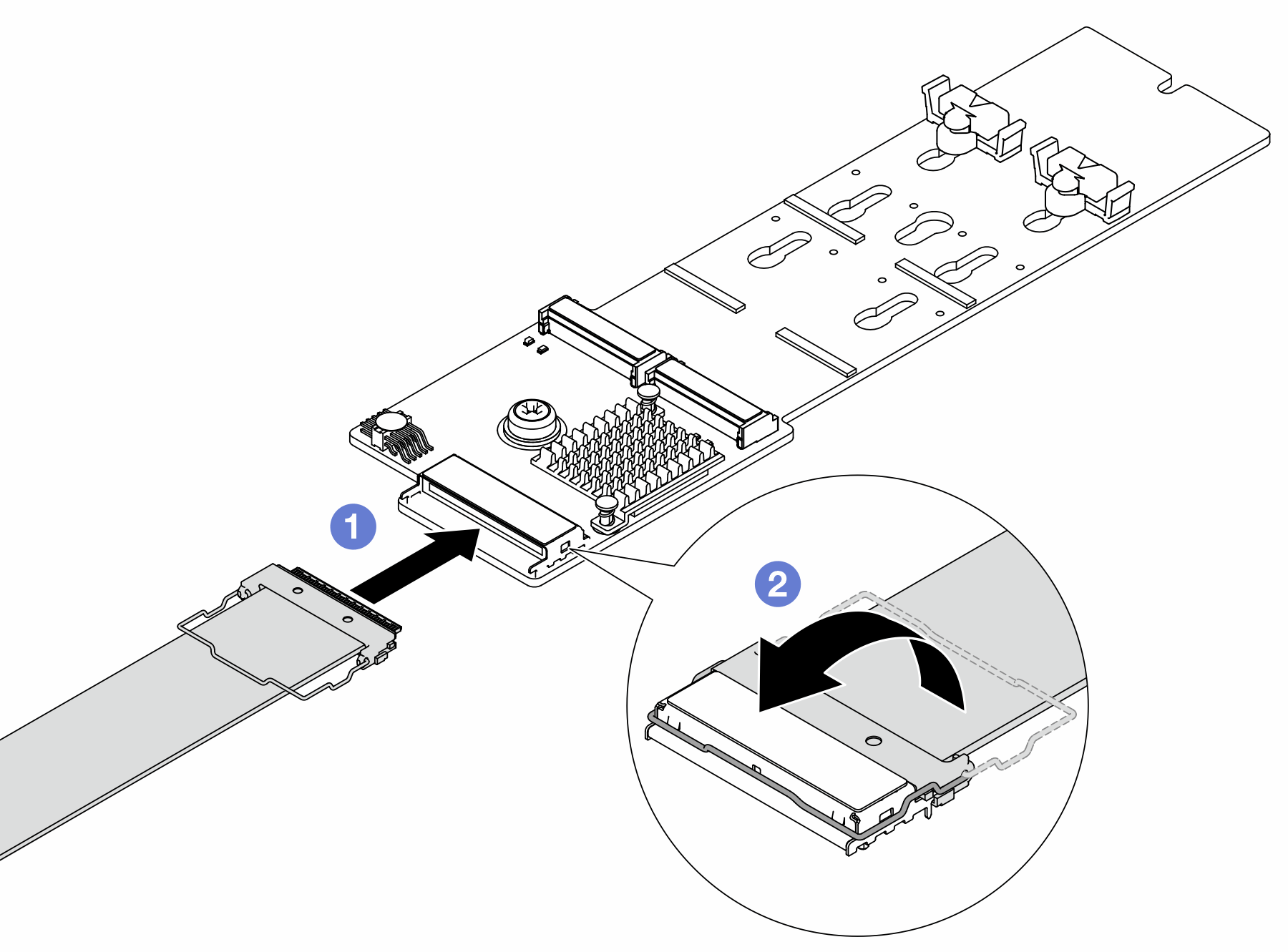

    图 2. 连接 M.2 线缆

    1. 将 M.2 线缆连接到 M.2 背板。
    2. 如图所示转动线缆上的滑锁，然后向下按压滑锁，直至其“咔嗒”一声锁定到位。

完成之后

完成部件更换。请参阅完成部件更换。
