Instalar o backplane M.2

Siga as instruções nesta seção para instalar o backplane M.2.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Instale o backplane M.2 no defletor de ar.

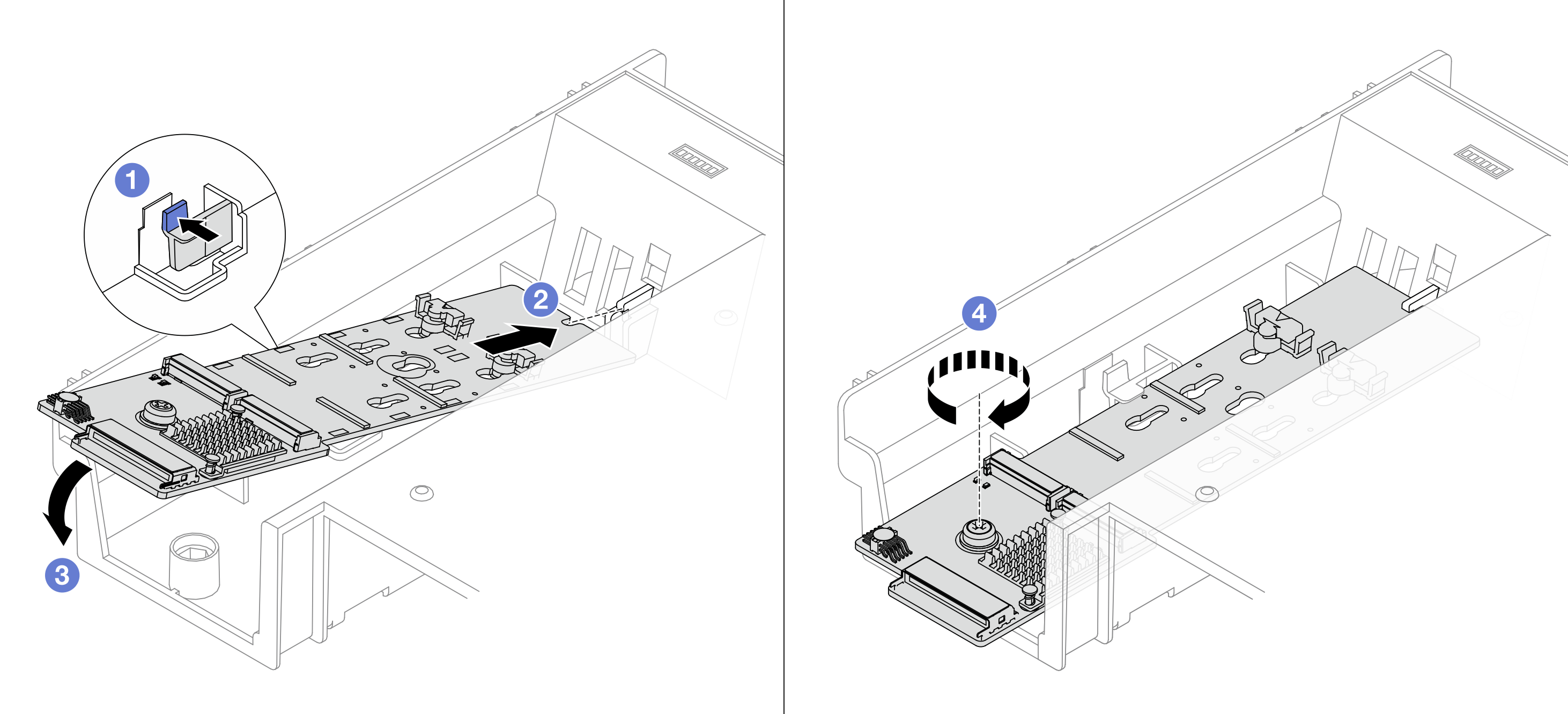

    Figura 1. Instalando o backplane M.2 no defletor de ar
    Installing the M.2 backplane to the air baffle
    1. Pressione a presilha de retenção no defletor de ar.
    2. Alinhe o orifício-guia no backplane M.2 com o pino-guia no defletor de ar e insira o backplane no defletor de ar.
    3. Gire o backplane M.2 para baixo para posicioná-lo no lugar.
    4. Aperte o parafuso para prender o backplane M.2.
  3. Instale a unidade M.2 no backplane M.2. Consulte Instalar uma unidade M.2.
  4. Conecte o cabo ao backplane M.2 e à placa do processador. Consulte Roteamento de cabos internos.
    Figura 2. Conectando o cabo M.2

    1. Conecte o cabo M.2 ao backplane M.2.
    2. Gire a trava no cabo conforme ilustrado e pressione-a para baixo até que ela se encaixe no lugar.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
