Installation d'un adaptateur CFF interne

Suivez les instructions de cette section pour installer un adaptateur CFF interne, un adaptateur HBA CFF interne ou un adaptateur d’extension RAID CFF interne.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
    Remarque
    L'adaptateur est fourni préinstallé sur un support de montage. Avant d'installer l'adaptateur, vérifiez que l'adaptateur est bien en place. Si des vis sont desserrées, serrez les vis à l’aide d’un tournevis cruciforme n° 1. La valeur de couple maximum est de 4,8 ± 0,5 pouces-livres.
  2. Alignez les encoches du support de montage sur les broches du châssis, placez l’adaptateur et faites-le glisser légèrement, comme indiqué, pour le fixer dans le châssis.

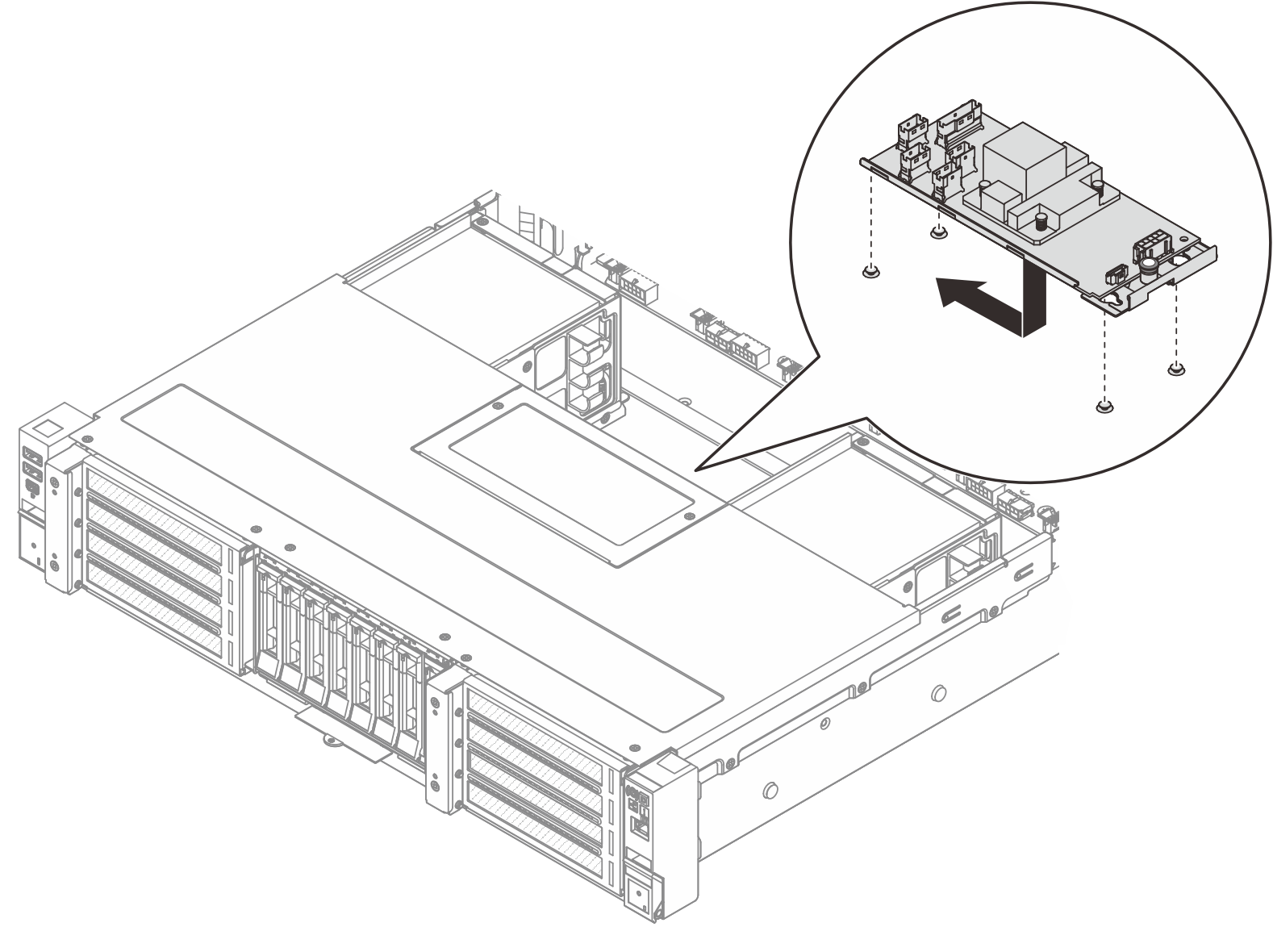

    Figure 1. Installation de l’adaptateur CFF interne
    Internal CFF adapter installation
  3. Connectez les câbles à l’adaptateur. Voir Cheminement interne des câbles.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
