Instalar um adaptador CFF interno

Siga as instruções nesta seção para instalar um adaptador CFF interno, um adaptador HBA CFF interno ou um adaptador expansor RAID CFF interno.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados no conjunto de placa-mãe), nos backplanes de unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
    Nota
    O adaptador faz parte do fornecimento, e está pré-instalado em um suporte de montagem. Antes de instalar o adaptador, verifique e certifique-se de que o adaptador esteja fixo no lugar. Se houver parafusos soltos, aperte os parafusos usando uma chave de fenda Phillips n º1. O valor máximo de torque é 4,8 ± 0,5 polegada-libras.
  2. Alinhe os entalhes no suporte de montagem com os pinos no chassi, abaixe o adaptador e deslize-o levemente conforme mostrado para prendê-lo no chassi.

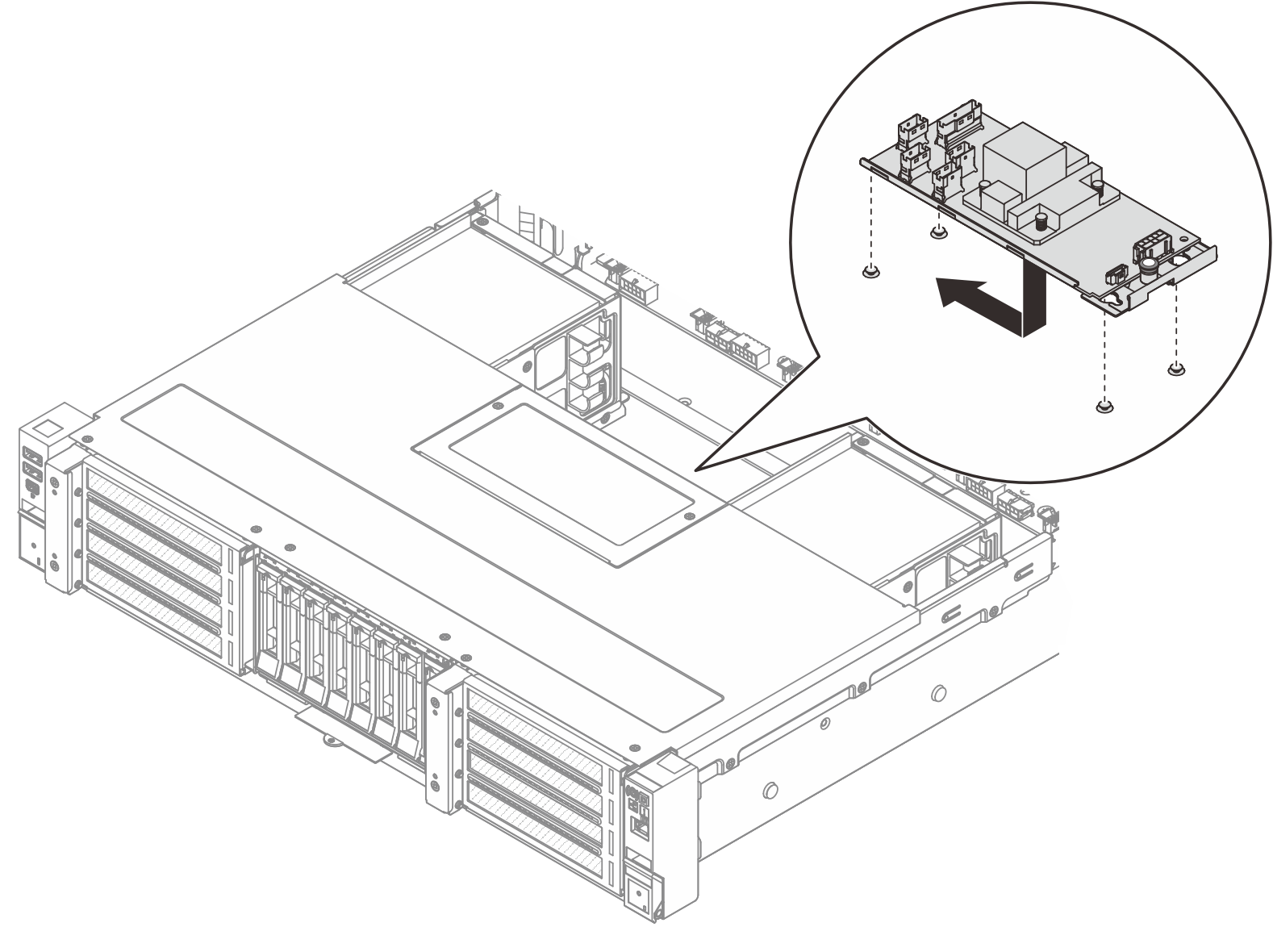

    Figura 1. Instalação do adaptador CFF interno
    Internal CFF adapter installation
  3. Conecte os cabos ao adaptador. Consulte o Roteamento de cabos internos.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
