Remover um adaptador CFF interno

Siga as instruções nesta seção para remover um adaptador RAID CFF interno, o adaptador HBA CFF interno ou o adaptador do expansor RAID CFF interno.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados no conjunto de placa-mãe), nos backplanes de unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova o compartimento do ventilador. Consulte Remover o compartimento do ventilador do sistema.
    4. Se necessário, remova a placa da tampa para facilitar a operação.
      1. Solte os dois parafusos que prendem a placa de cobertura.
      2. Deslize a placa de cobertura para removê-la do chassi.
      Figura 1. Removendo a placa da tampa

    5. Registre as conexões dos cabos que partem ou atravessam o adaptador; em seguida, desconecte todos os cabos.
      Atenção
      Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
  2. Levante o ponto de contato, deslize o adaptador um pouco, como mostrado, e erga-o com cuidado para fora do chassi.

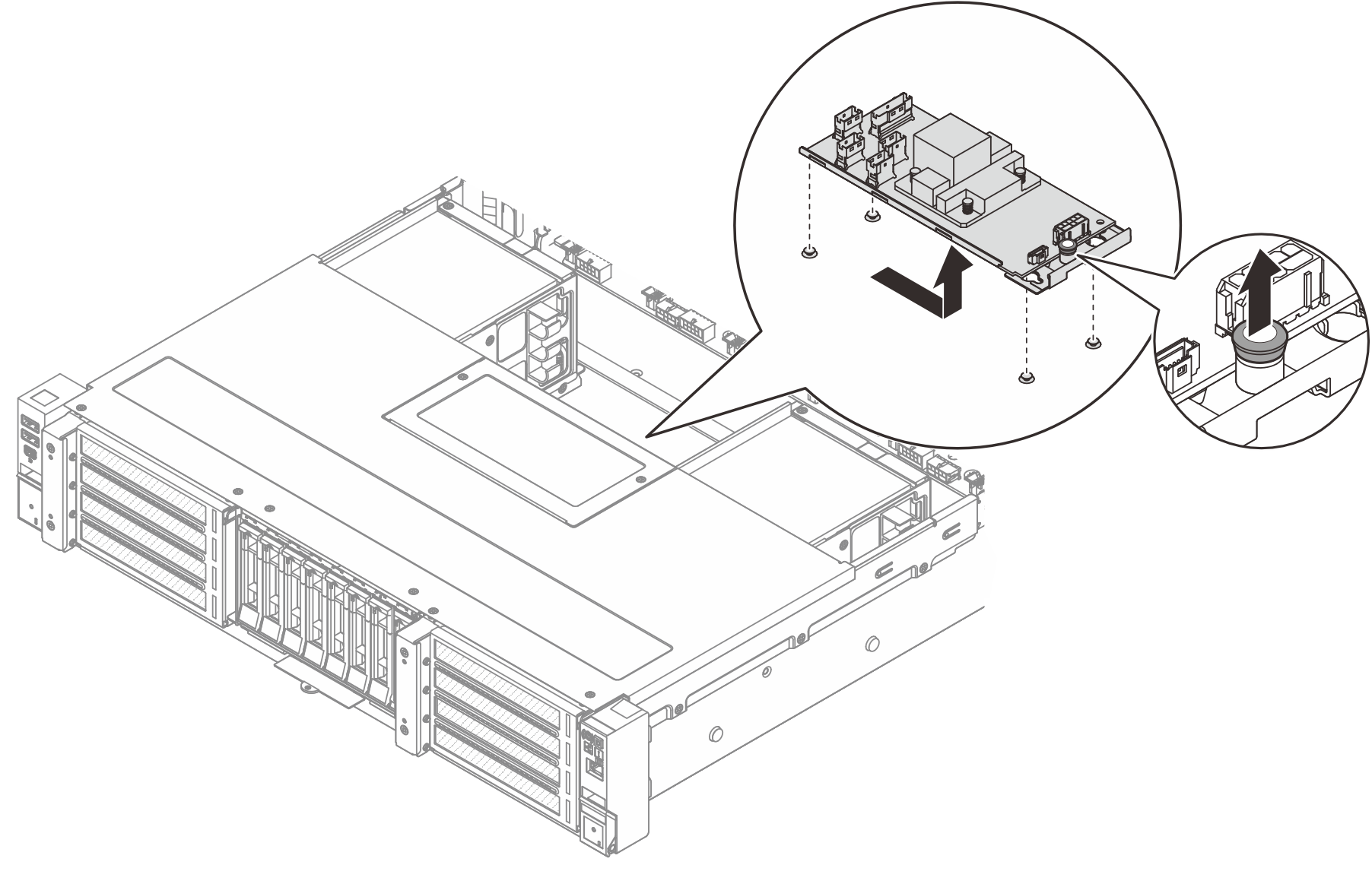

    Figura 2. Remoção do adaptador CFF interno
    Internal CFF adapter removal

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
