Remover o duto de ar da GPU de alta potência frontal

Siga as instruções nesta seção para remover o duto de ar de GPU de alta potência frontal.

Sobre esta tarefa

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

S017

CUIDADO

Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• A operação do servidor sem o duto de ar pode danificar componentes do servidor. Para resfriamento e fluxo de ar adequados, reinstale o duto de ar antes de ligar o servidor.

Procedimento

1. Faça as preparações para a tarefa.
   1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
   2. Remova a tampa superior. Consulte Remover a tampa superior.
   3. Remova o compartimento do ventilador do sistema. Consulte Remover o compartimento do ventilador do sistema.
2. Aperte o duto de ar de GPU de alta potência frontal pelas bordas e levante-o para removê-lo do conjunto de placa riser.

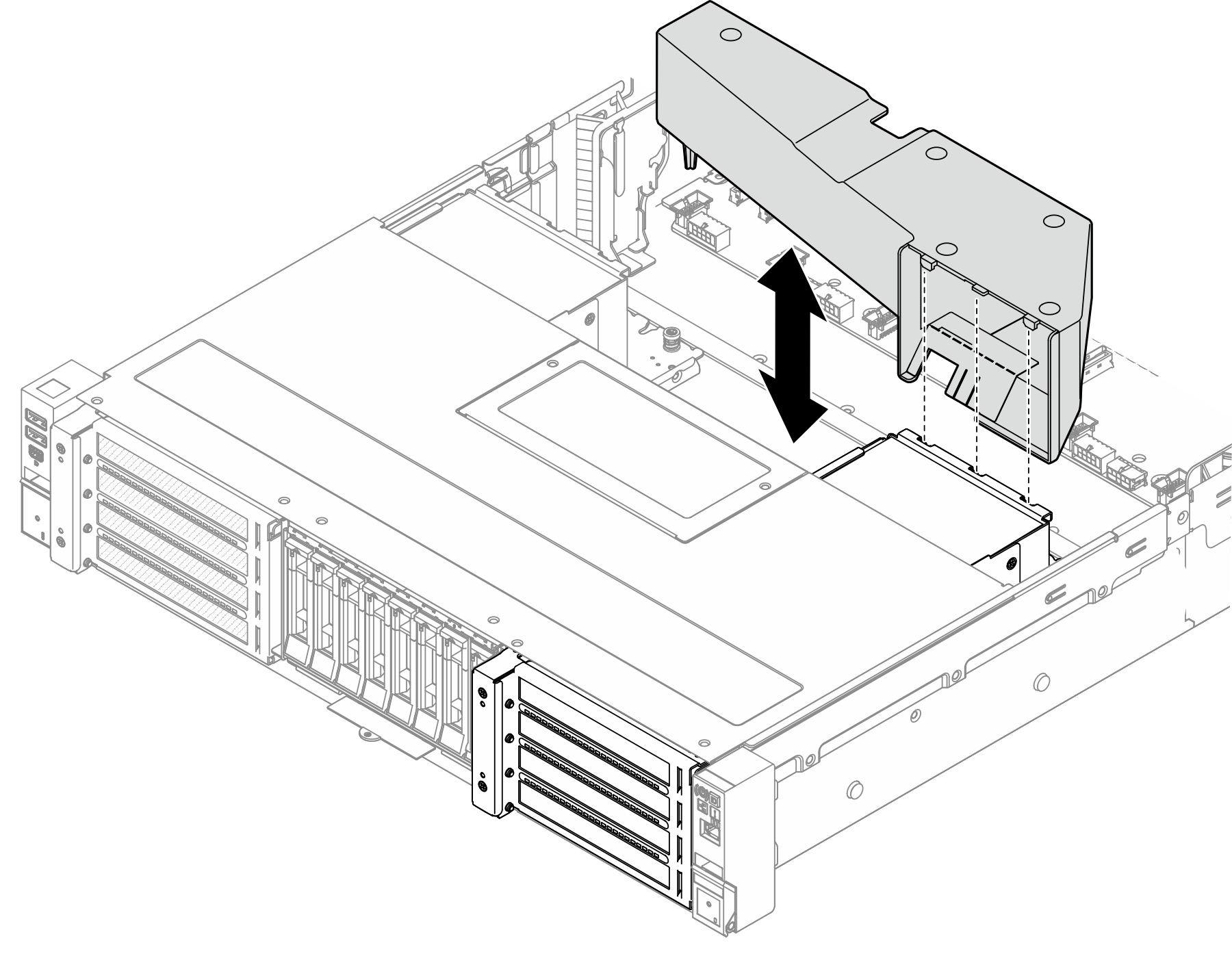

   Figura 1. Remoção do duto de ar de GPU de alta potência frontal
