Rimozione del condotto dell'aria GPU anteriore ad alta potenza

Seguire le istruzioni riportate in questa sezione per rimuovere il condotto dell'aria GPU anteriore ad alta potenza.

Informazioni su questa attività

S033
240VA shock hazard
Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

S017
moving parts
Avvertenza
Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • L'utilizzo del server senza il condotto dell'aria potrebbe danneggiare i componenti del server. Per un corretto raffreddamento e per consentire la circolazione dell'aria, reinstallare il condotto dell'aria prima di accendere il server.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere la gabbia delle ventole del sistema. Vedere Rimozione dell'alloggiamento della ventola del sistema.
  2. Afferrare il condotto dell'aria GPU anteriore ad alta potenza dai bordi e sollevarlo per rimuoverlo dall'assieme verticale.

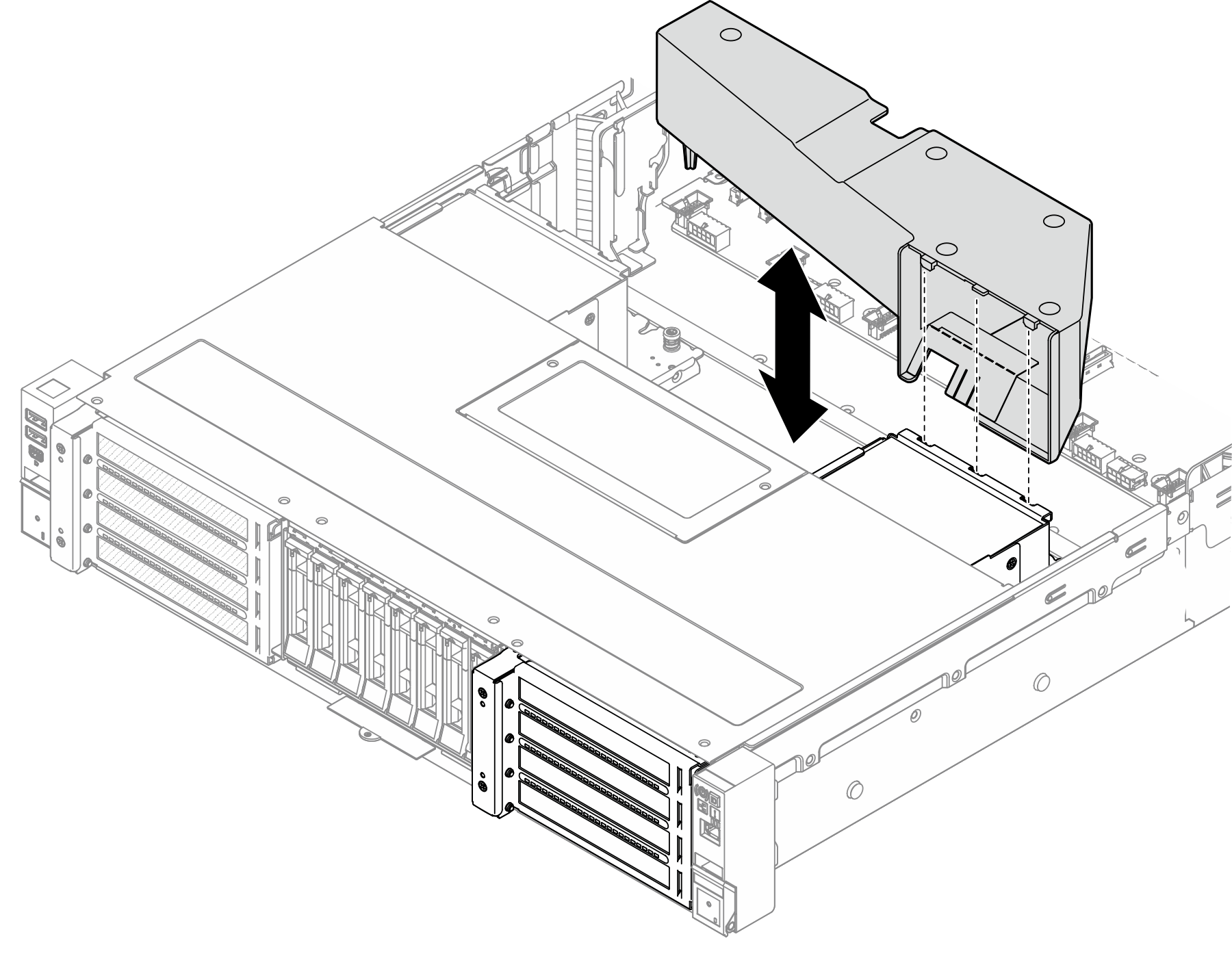

    Figura 1. Rimozione del condotto dell'aria GPU anteriore ad alta potenza

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
