Снятие воздуховода переднего графического процессора высокой мощности

В этом разделе приведены инструкции по снятию воздуховода переднего графического процессора высокой мощности.

Об этой задаче

S033
240VA shock hazard
ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

S017
moving parts
ОСТОРОЖНО
Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Использование сервера без воздуховода может привести к повреждению его компонентов. Для надлежащего охлаждения и правильного воздушного потока установите воздуховод перед включением сервера.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Извлеките отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
  2. Сожмите воздуховод переднего графического процессора высокой мощности за края и поднимите его, чтобы снять с блока платы-адаптера Riser.

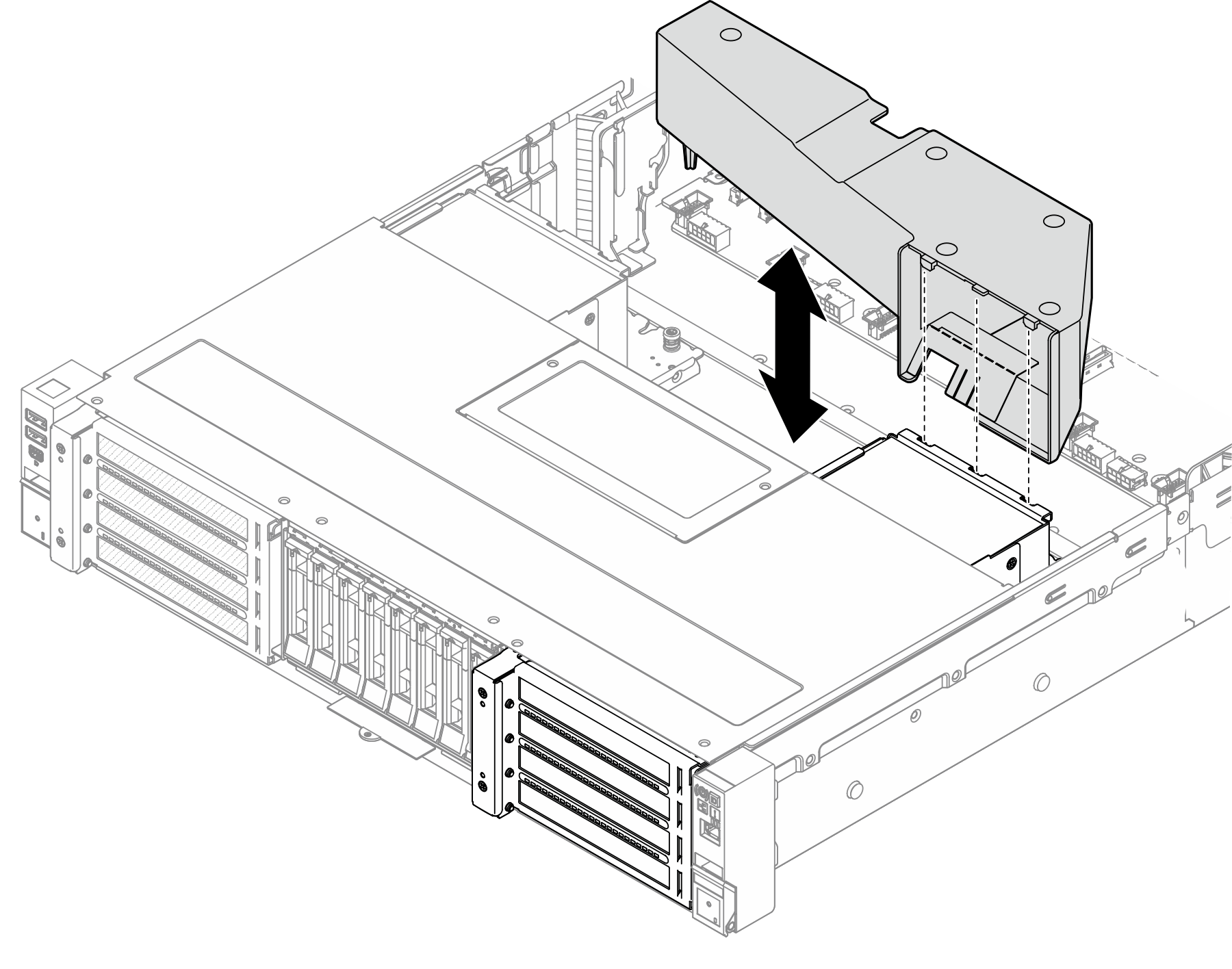

    Рис. 1. Снятие воздуховода переднего графического процессора высокой мощности

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
