Установка блока платы-адаптера Riser переднего графического процессора высокой мощности

В этом разделе приведены инструкции по установке блока платы-адаптера Riser переднего графического процессора высокой мощности.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Установите блок платы-адаптера Riser в раму.

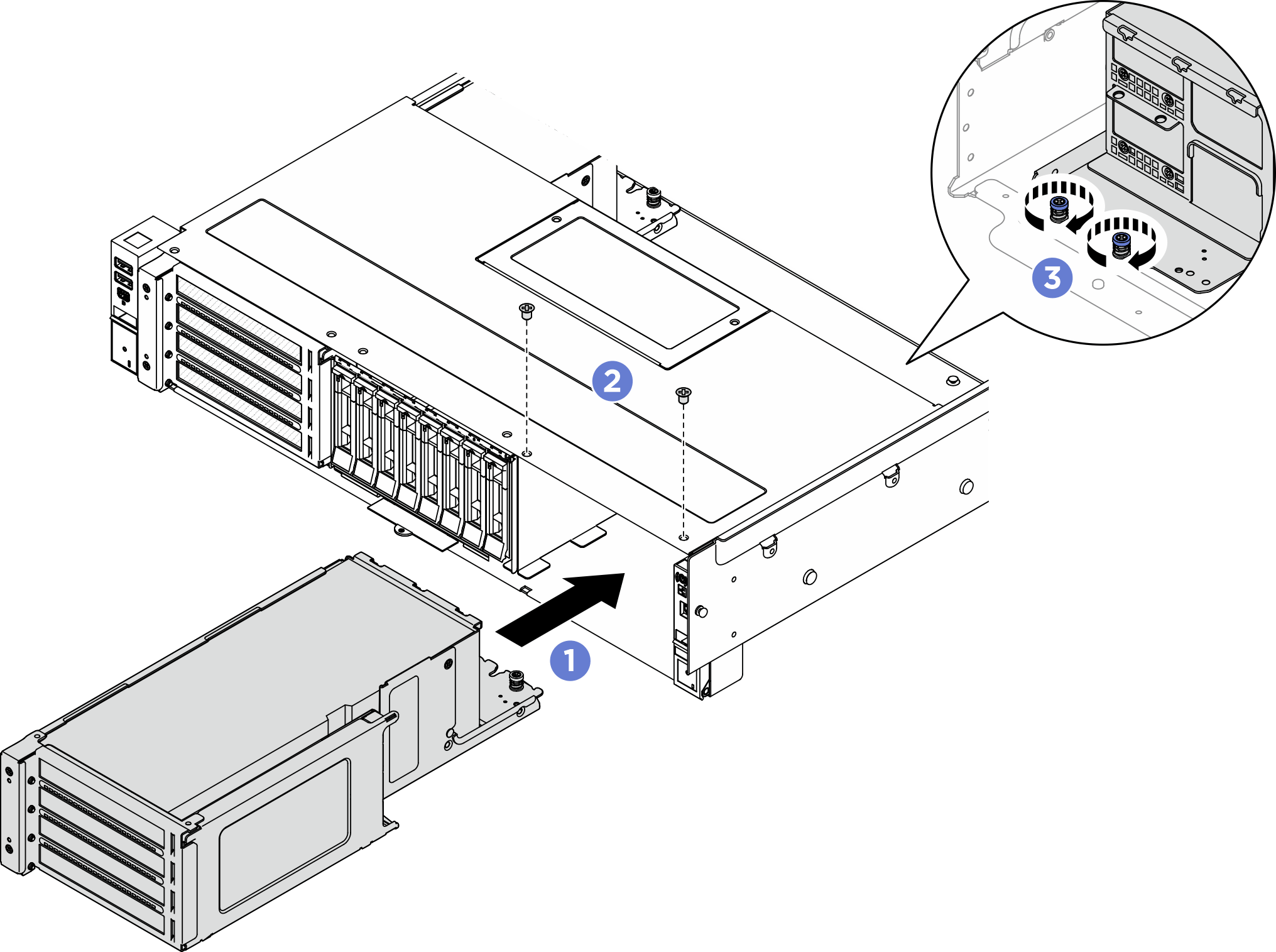

    Рис. 1. Установка блока платы-адаптера Riser переднего графического процессора высокой мощности

    1. Осторожно вставьте блок платы-адаптера Riser в раму до упора.
    2. Зафиксируйте блок платы-адаптера Riser двумя винтами.
    3. Зафиксируйте заднюю часть блока платы-адаптера Riser двумя барашковыми винтами.
  2. При использовании блока платы-адаптера Riser PCIe 7 подключите кабели к блоку материнской платы. Выполните следующую процедуру, чтобы проложить кабели.
    Прим.
    SR650a V4 поддерживает до двух графических процессоров высокой мощности (до 600 Вт), установленных в гнезда 21 и 23 блока платы-адаптера Riser PCIe 7. В конфигурации с графическими процессорами высокой мощности блок платы-адаптера Riser PCIe 6 поставляется без плат-адаптеров Riser.
    1. Подключите сигнальный кабель платы-адаптера Riser в гнезде 23 (нижней платы-адаптера Riser в отсеке платы-адаптера Riser) к разъемам PCIe 1 и PCIe 2 на материнской плате. Затем проложите кабель между скобой и стенкой рамы, как показано на рисунке. Прижмите кабель к нижней части рамы.
      Прим.
      При необходимости согните кабель, чтобы убедиться, что он полностью закреплен в пространстве между скобой и стенкой рамы.
      Рис. 2. Прокладка сигнального кабеля платы-адаптера Riser в гнезде 23

    2. Подключите кабель питания платы-адаптера Riser в гнезде 23 к разъему питания 4 на материнской плате. Проложите кабель, как показано на рисунке, и прижмите его к стенке рамы.

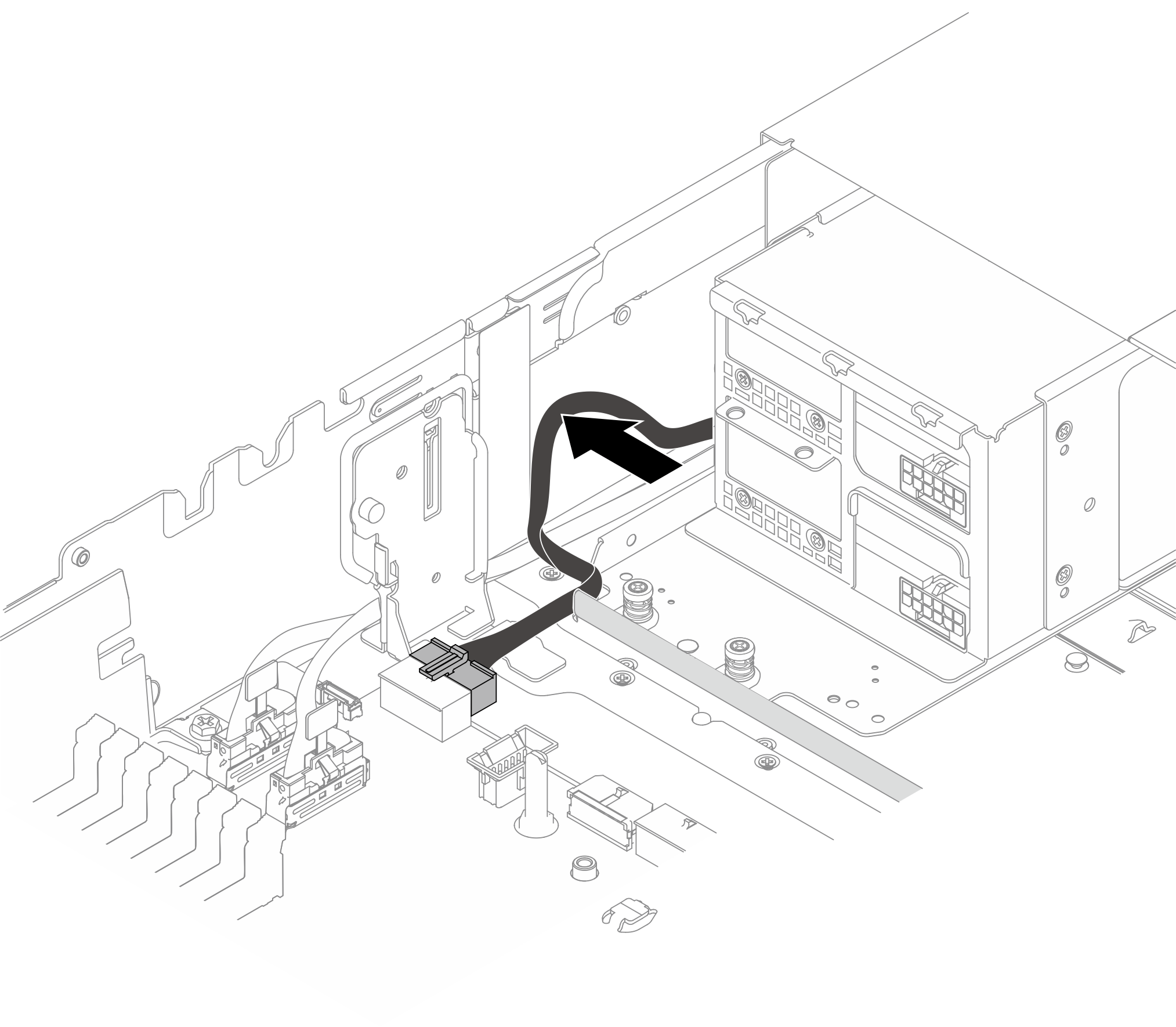

      Рис. 3. Прокладка кабеля питания платы-адаптера Riser в гнезде 23

    3. Согните кабель питания графического процессора от верхнего адаптера графического процессора вниз. Затем проложите два кабеля питания графического процессора вдоль стенки в нижней части рамы, как показано на рисунке.
      Прим.
      При прокладке кабелей питания графического процессора вдоль стенки не позволяйте кабелям перекрывать друг друга.

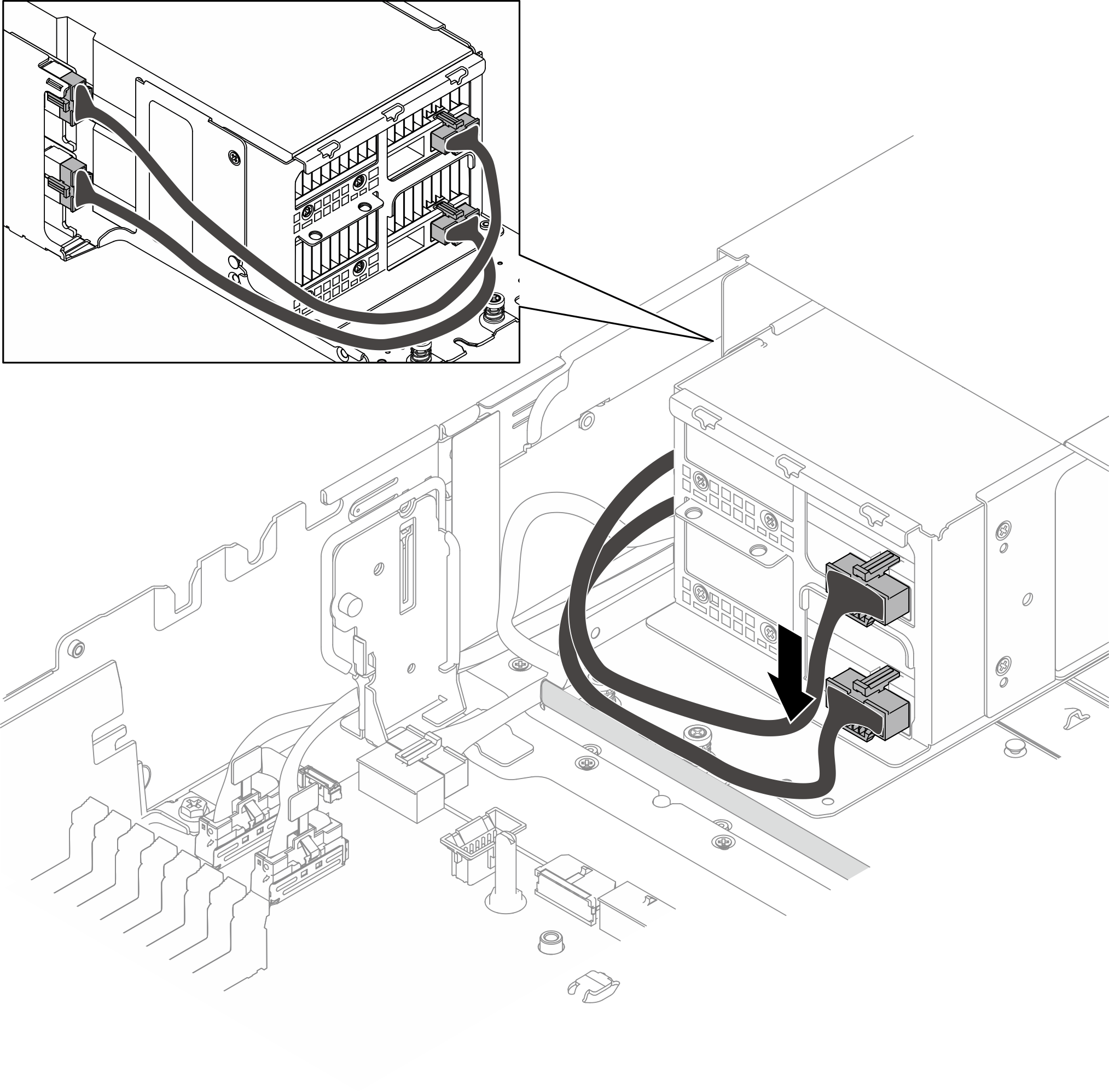

      Рис. 4. Прокладка кабелей питания графического процессора

    4. Подключите сигнальный кабель платы-адаптера Riser в гнезде 21 (верхней платы-адаптера Riser в отсеке платы-адаптера Riser) к разъемам PCIe 3 и PCIe 4 на материнской плате. Затем проложите кабель вдоль стенки в нижней части рамы, как показано на рисунке.

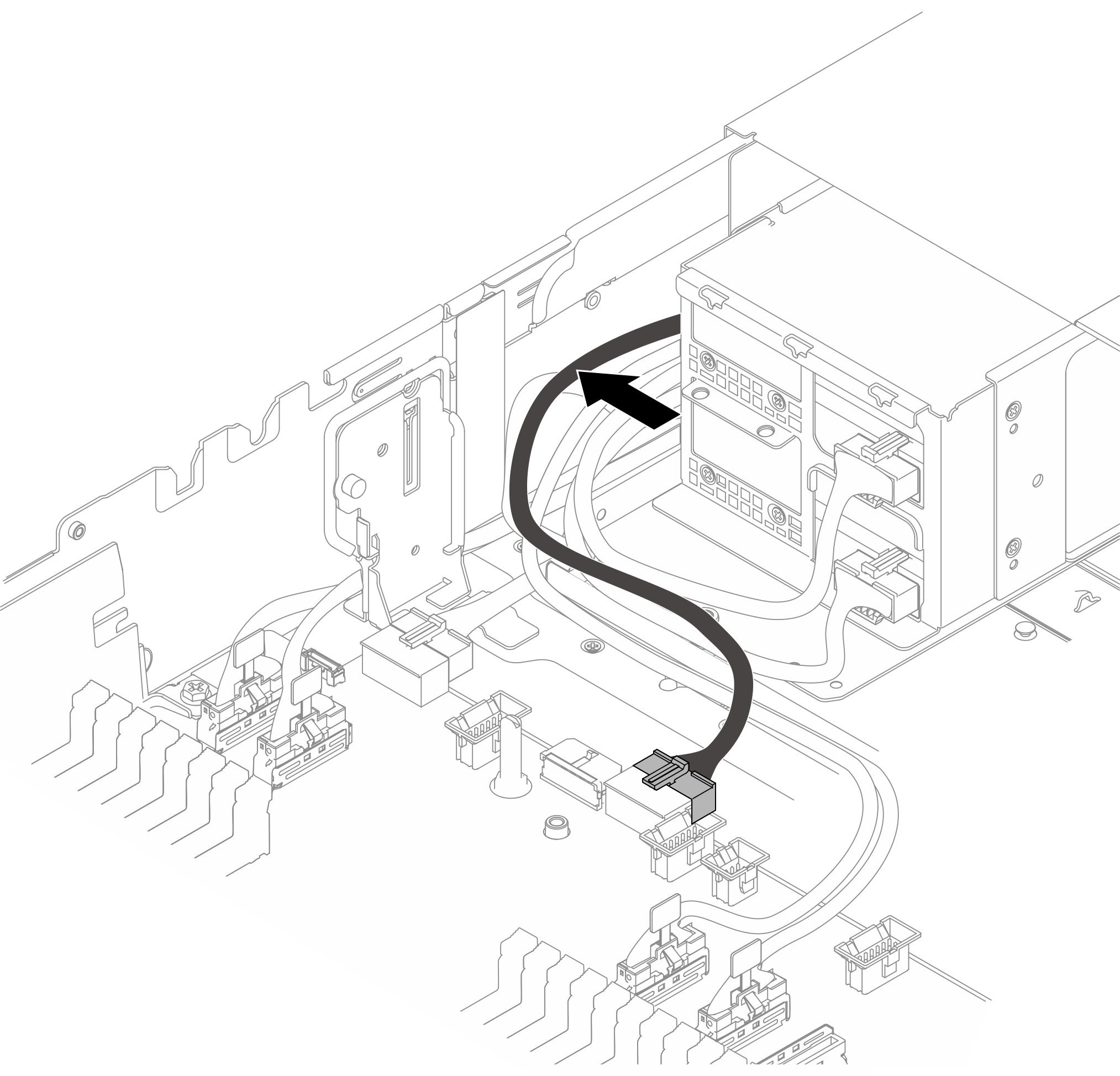

      Рис. 5. Прокладка сигнального кабеля платы-адаптера Riser в гнезде 21

    5. Подключите кабель питания платы-адаптера Riser в гнезде 21 к разъему питания 3 на материнской плате. Затем нажмите на кабель в направлении стенки рамы, как показано на рисунке.
      Рис. 6. Прокладка кабеля питания платы-адаптера Riser в гнезде 21

После завершения

  1. Установите воздуховод переднего графического процессора высокой мощности. См. раздел Установка воздуховода переднего графического процессора высокой мощности.

  2. Завершите замену компонентов. См. раздел Завершение замены компонентов
