按照本节中的说明安装正面高功率 GPU 转接卡组合件。
关于本任务
S011
过程
- 将转接卡组合件安装到机箱中。

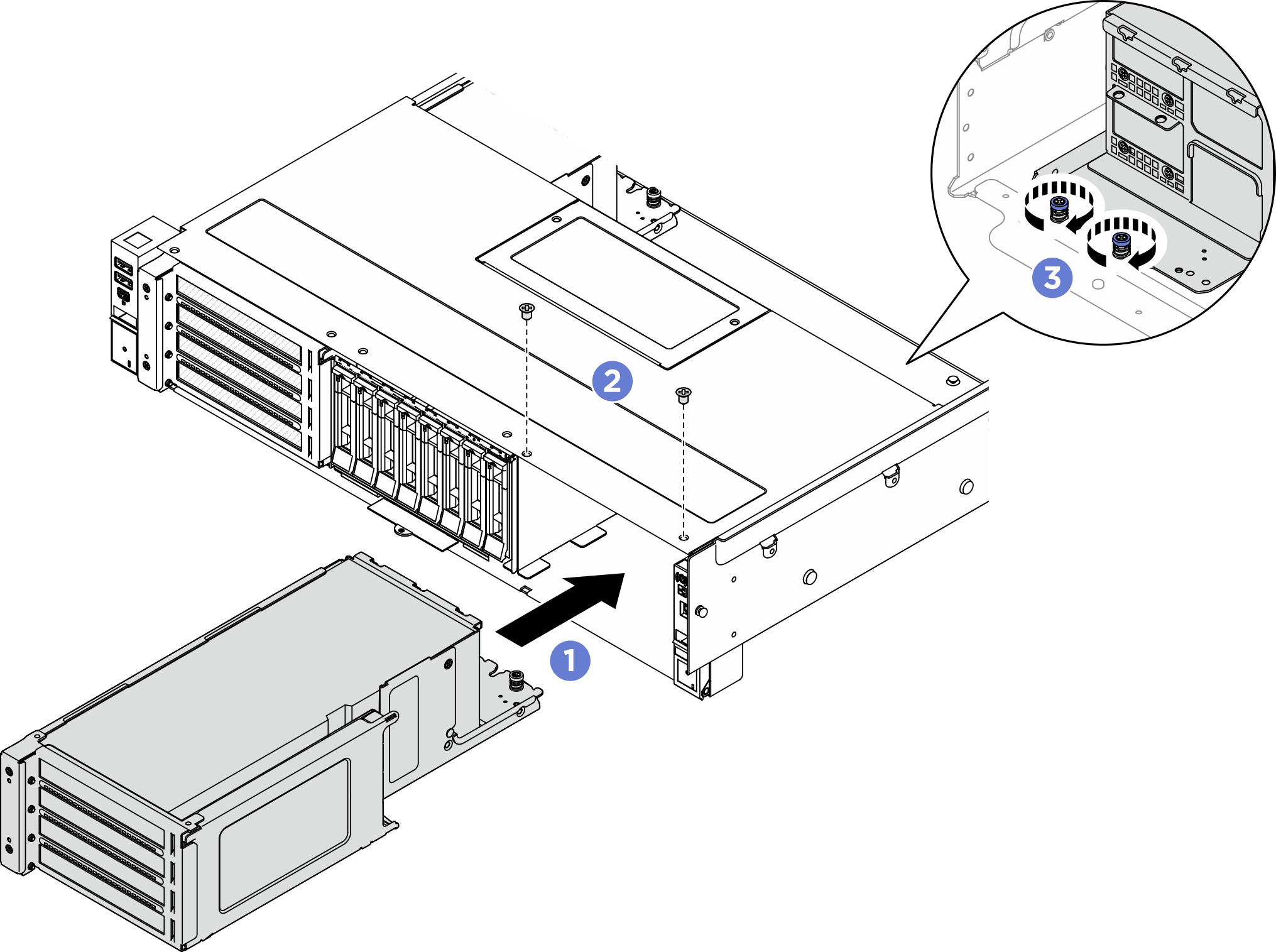

图 1. 安装正面高功率 GPU 转接卡组合件
小心地将转接卡组合件滑入机箱,直至转接卡组合件安装到位。
拧紧两颗螺钉以固定转接卡组合件。
拧紧转接卡组合件背面的两颗指旋螺钉。
- 对于 PCIe 转接卡组合件 7,请将线缆连接到主板组合件。请确保完成以下过程来布放线缆。
SR650a V4 最多支持在 PCIe 转接卡组合件 7 的插槽 21 和插槽 23 中安装两个高功率 GPU(每个最高 600 W)。若配置高功率 GPU,则 PCIe 转接卡组合件 6 不安装任何转接卡。
- 将插槽 23 转接卡(转接卡架中的下方转接卡)的信号线缆连接到主板上的 PCIe 接口 1 和 PCIe 接口 2。然后,按照图示将线缆沿支架与机箱侧壁之间的空隙布放。将线缆按压到机箱底部。
必要时可以弯曲线缆以确保其完全固定在支架与机箱侧壁之间的空隙中。
图 2. 插槽 23 转接卡信号线缆布放

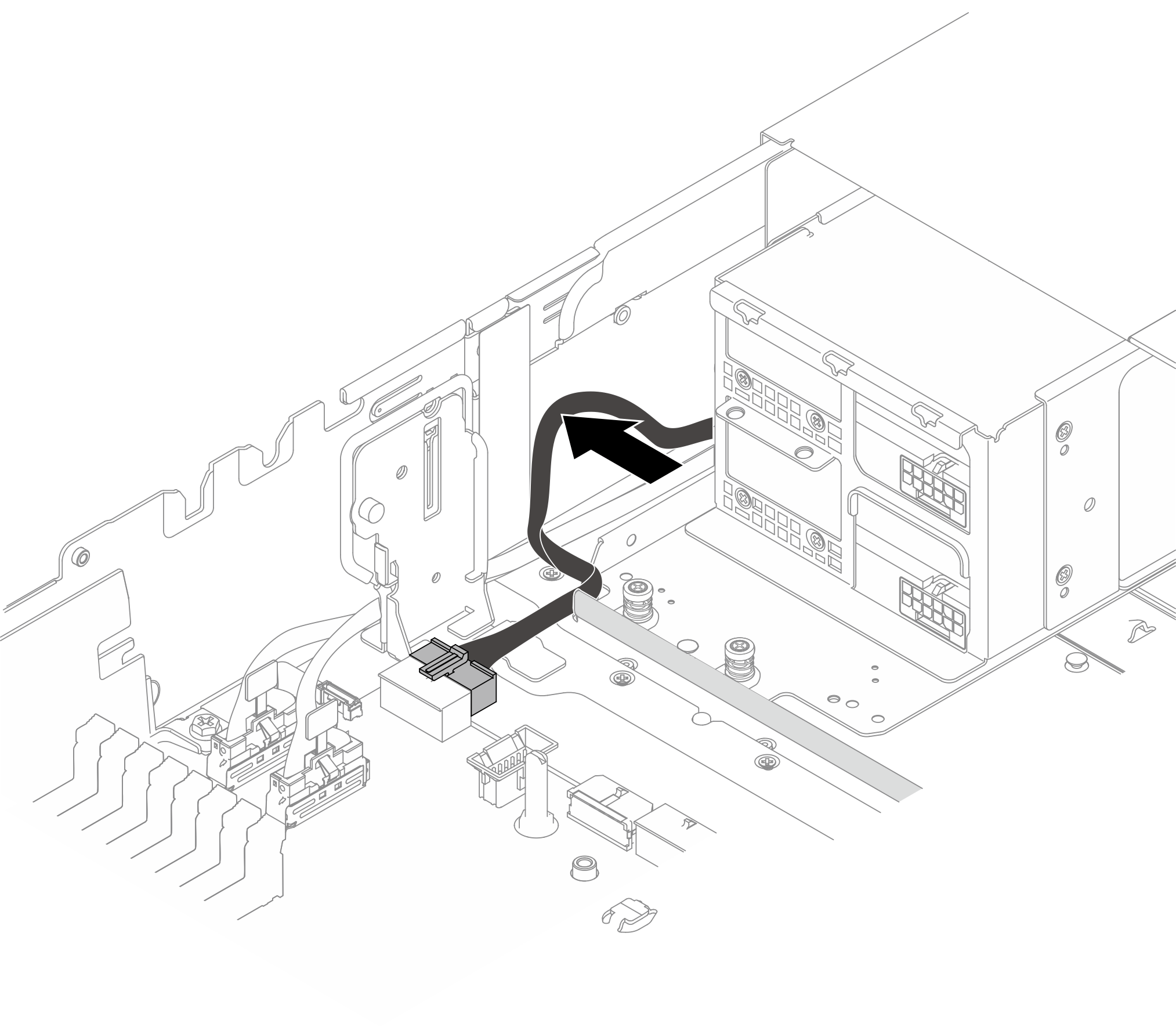

- 将插槽 23 转接卡的电源线连接到主板上的电源接口 4。按照图示布放线缆,并将线缆贴紧机箱侧壁。
图 3. 插槽 23 转接卡电源线布放

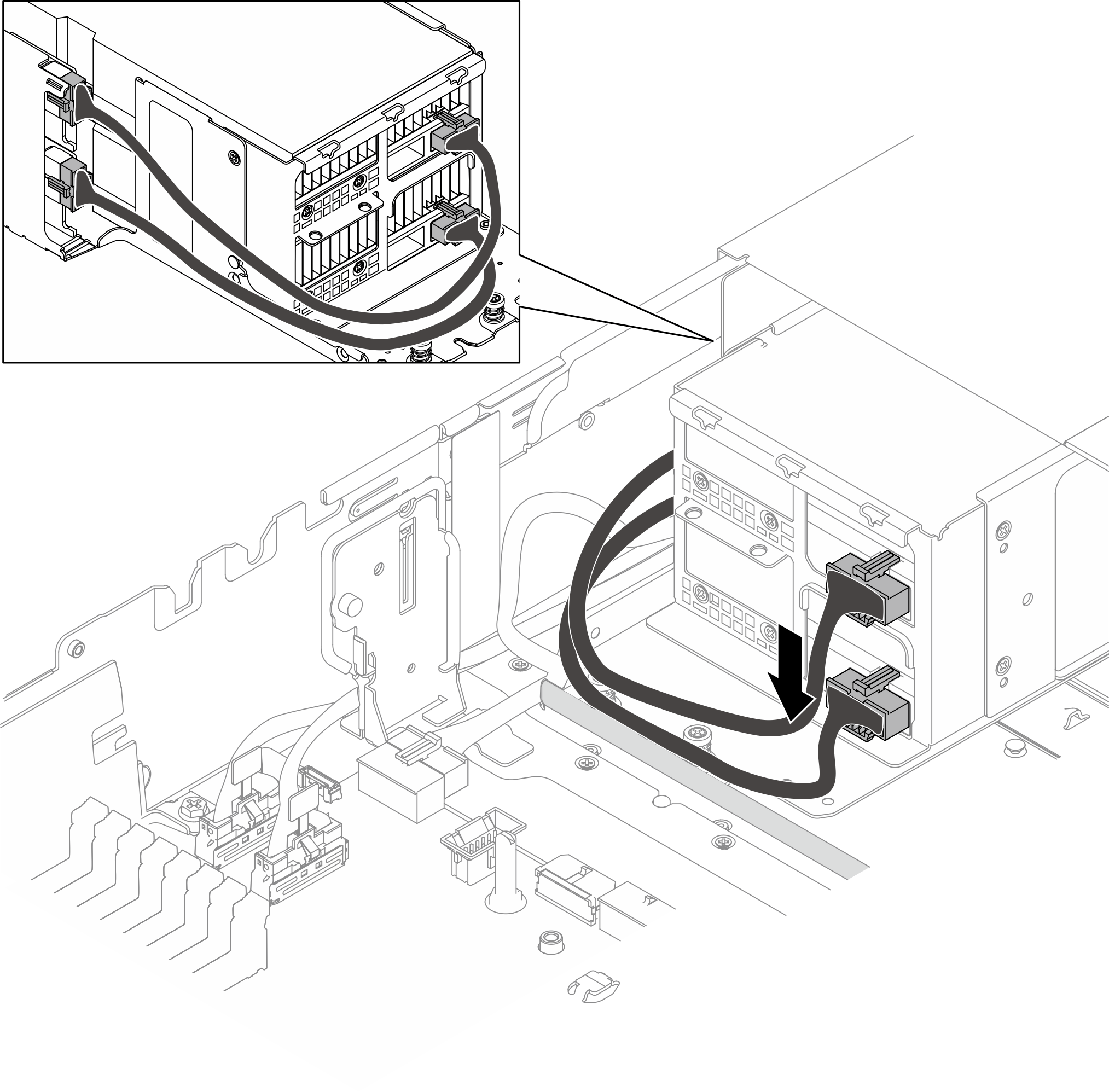

- 将上方 GPU 适配器的 GPU 电源线向下弯折。然后,按照图示,将两条 GPU 电源线沿机箱底部侧壁布放。
沿侧壁布放 GPU 电源线时,两条电源线不可相互叠压。
图 4. GPU 电源线布放

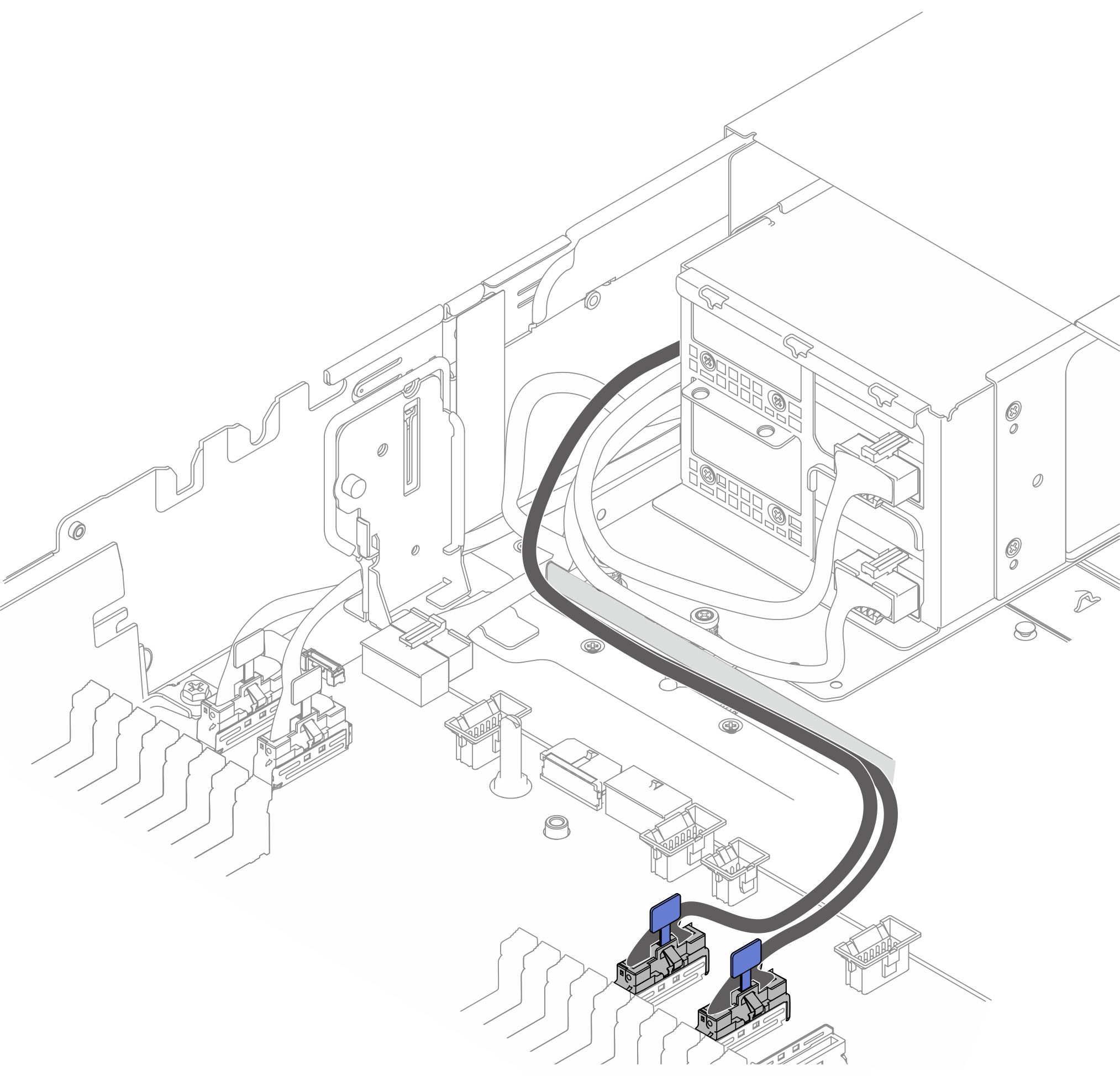

- 将插槽 21 转接卡(转接卡架中的上方转接卡)的信号线缆连接到主板上的 PCIe 接口 3 和 PCIe 接口 4。然后,按照图示,将线缆沿机箱底部侧壁布放。
图 5. 插槽 21 转接卡信号线缆布放

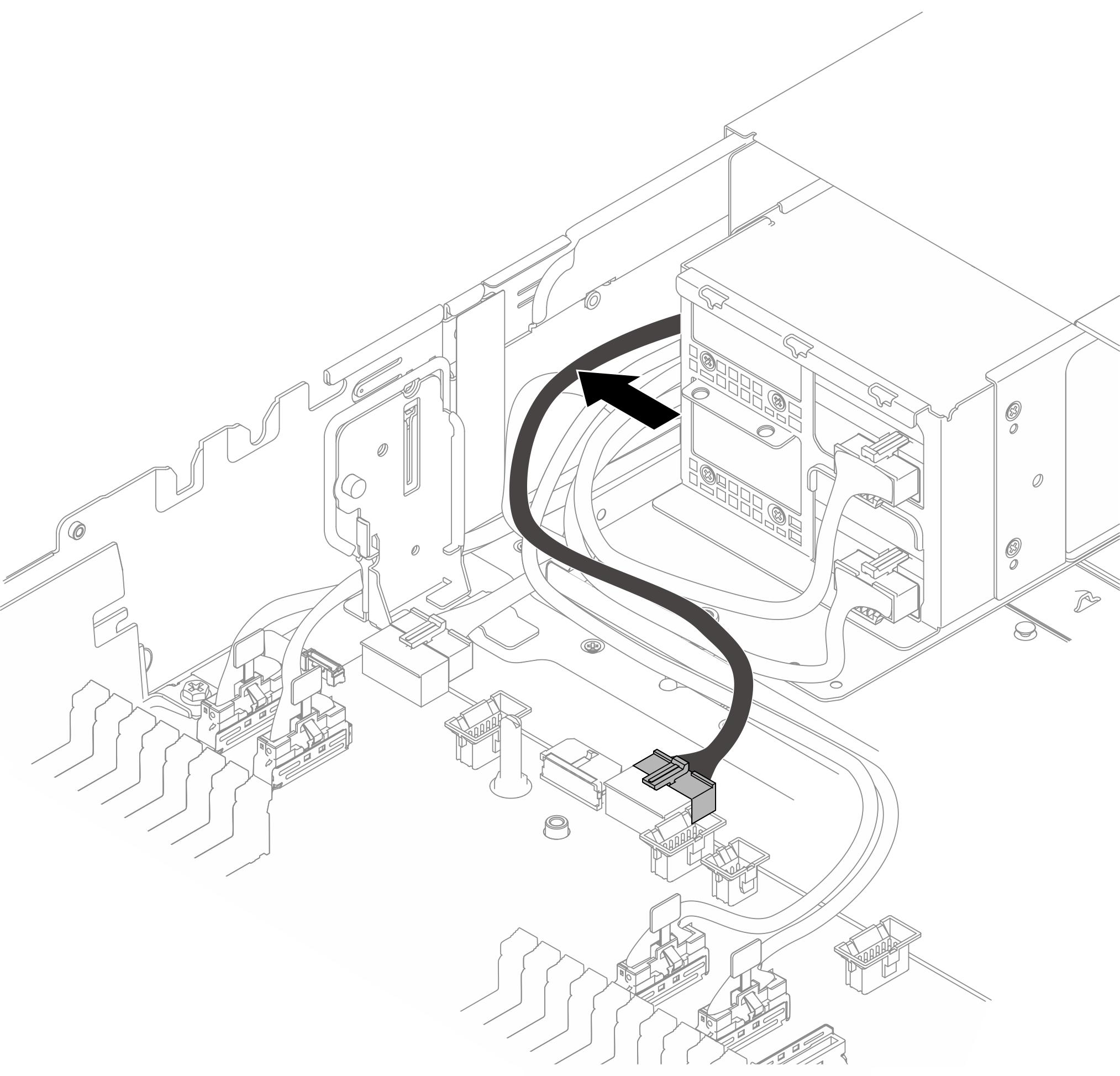

- 将插槽 21 转接卡的电源线连接到主板上的电源接口 3。然后,按照图示,将线缆贴紧机箱侧壁。
图 6. 插槽 21 转接卡电源线布放
完成之后
安装正面高功率 GPU 导风管。请参阅安装正面高功率 GPU 导风管。
完成部件更换。请参阅完成部件更换。
