Installation d’un assemblage de cartes mezzanines GPU avant à haute puissance

Suivez les instructions énoncées dans cette section pour installer un assemblage de cartes mezzanines de GPU avant à haute puissance.

À propos de cette tâche

S011

ATTENTION

Bords, coins ou articulations tranchants.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

1. Installez l’assemblage de cartes mezzanines dans le châssis.

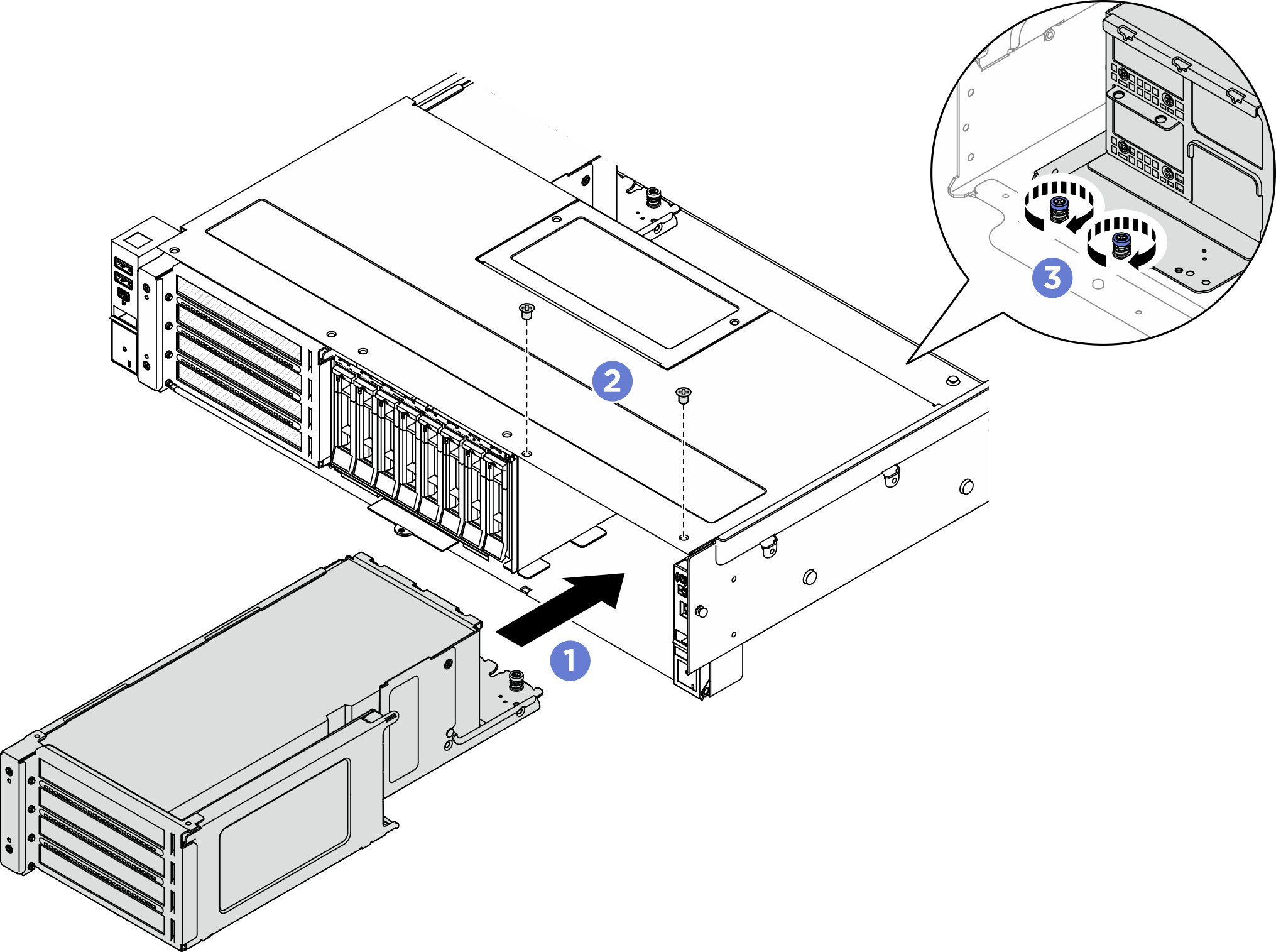

   Figure 1. Installation d’un assemblage de cartes mezzanines de GPU avant à haute puissance


   1. Faites glisser avec précaution l'assemblage de cartes mezzanines dans le châssis jusqu'à ce qu'il soit bien installé.
   2. Serrez deux vis pour fixer l'assemblage de cartes mezzanines.
   3. Serrez les deux vis moletées à l'arrière de l'assemblage de cartes mezzanines.
2. Pour l’assemblage de cartes mezzanines PCIe 7, branchez les câbles sur le bloc carte mère. Veillez à suivre la procédure suivante d’acheminement des câbles.
   Remarque

   Le SR650a V4 prend en charge jusqu’à deux GPU à haute puissance (jusqu’à 600 W) installés dans les emplacements 21 et 23 de l’assemblage de cartes mezzanines PCIe 7. Dans une configuration avec des GPU à haute puissance, l’assemblage de cartes mezzanines PCIe 6 (emplacements 16, 17, 18, 19) est livré sans cartes mezzanines.
   1. Branchez le câble de signal de la carte mezzanine de l’emplacement 23 (la carte mezzanine inférieure dans le boîtier de carte mezzanine) sur le connecteur PCIe 1 et le connecteur PCIe 2 de la carte mère. Acheminez ensuite le câble entre le support et la paroi du châssis, comme indiqué sur l’illustration. Enfoncez le câble jusqu’en bas du châssis.
      Remarque

      Si nécessaire, pliez le câble pour vous assurer qu’il est bien fixé dans l’espace entre le support et la paroi du châssis.

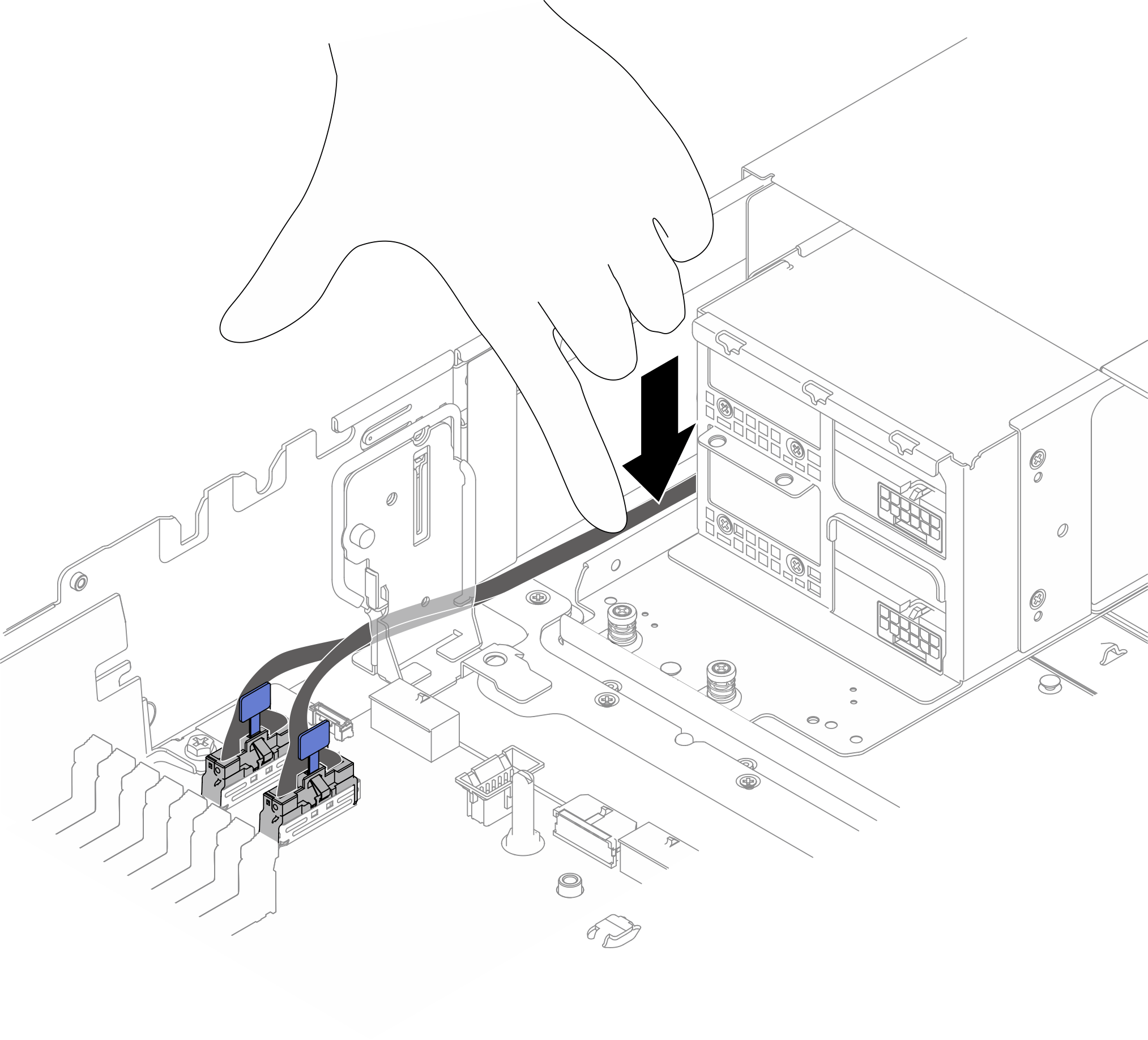

      Figure 2. Cheminement des câbles de signal de la carte mezzanine de l’emplacement 23


   2. Branchez le câble d’alimentation de la carte mezzanine de l’emplacement 23 sur le connecteur d’alimentation 4 de la carte mère. Acheminez le câble comme indiqué sur l’illustration, puis appuyez sur le câble vers la paroi du châssis.

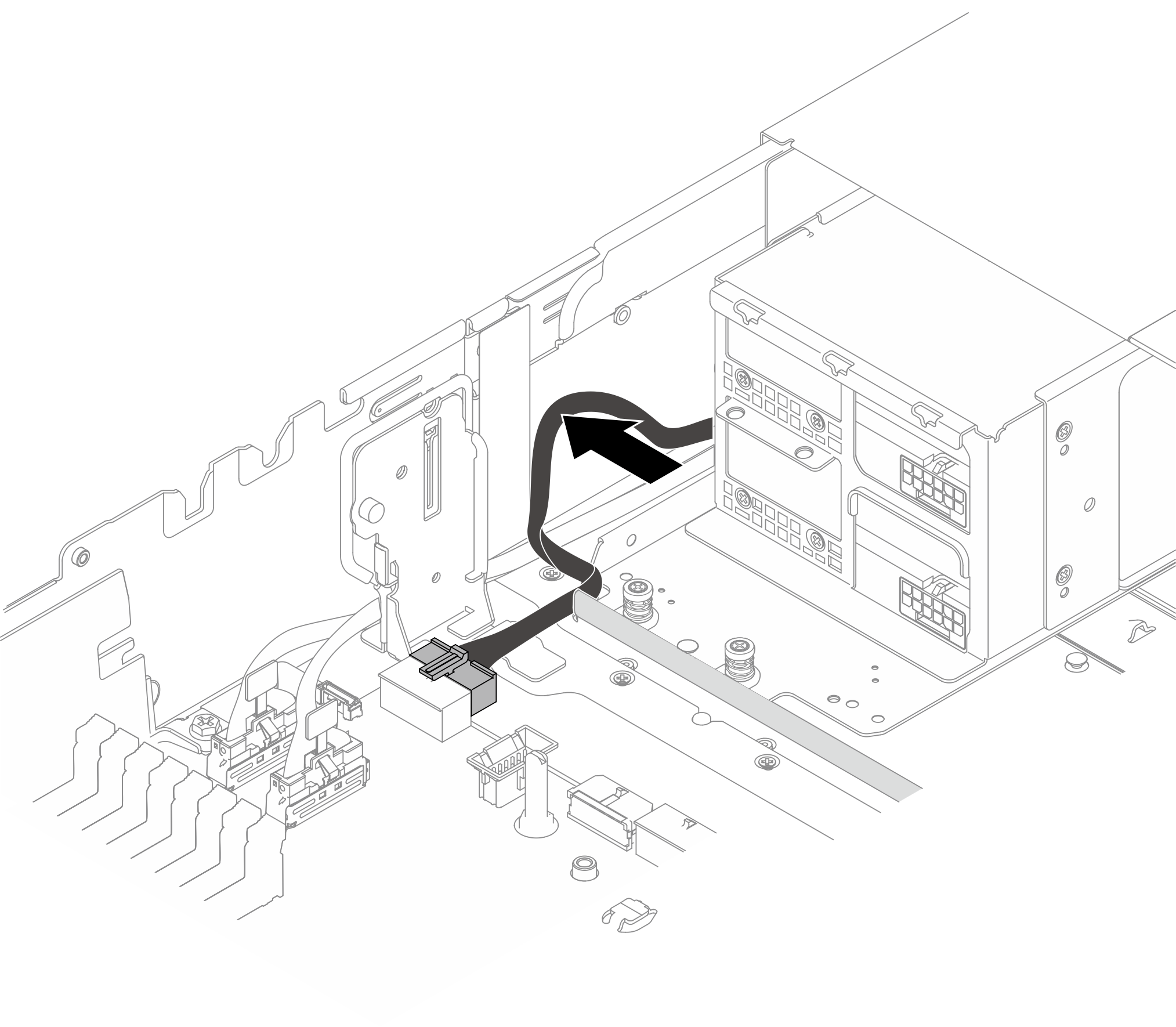

      Figure 3. Cheminement des câbles d’alimentation de la carte mezzanine de l’emplacement 23


   3. Pliez le câble d’alimentation GPU de l’adaptateur GPU supérieur vers le bas. Acheminez ensuite les deux cordons d’alimentation GPU le long de la paroi au bas du châssis, comme indiqué sur l’illustration.
      Remarque

      Lorsque vous acheminez les cordons d’alimentation GPU le long de la paroi, ne laissez pas les câbles se chevaucher.

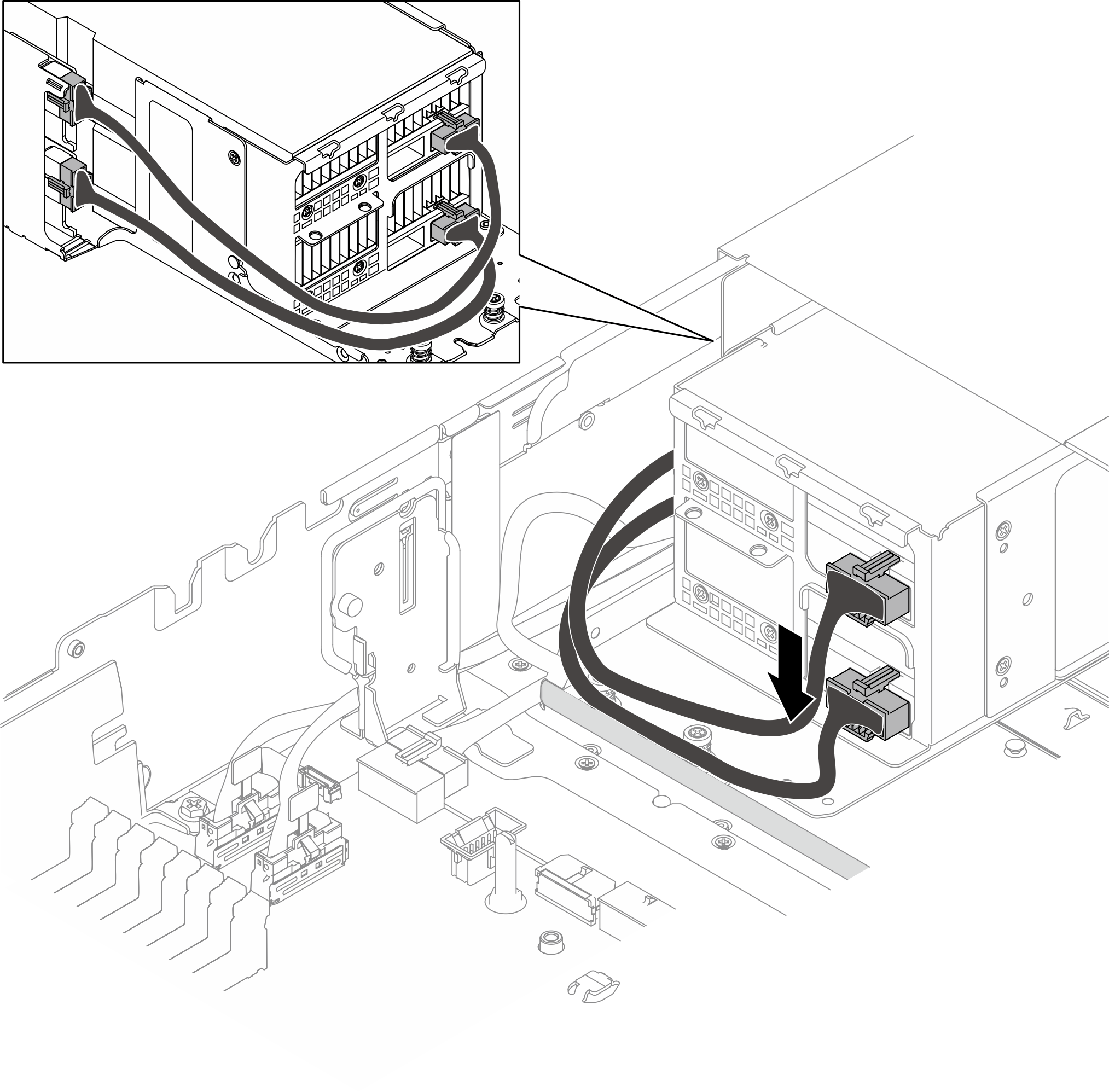

      Figure 4. Cheminement des câbles d’alimentation GPU


   4. Branchez le câble de signal de la carte mezzanine à l’emplacement 21 (la carte mezzanine supérieure dans le boîtier de carte mezzanine) sur les connecteurs PCIe correspondants de la carte mère. Acheminez ensuite le câble le long de la paroi au bas du châssis, comme indiqué sur l’illustration.

      Tableau 1. Connecteurs PCIe pour carte mezzanine à l’emplacement 21

      Adaptateur GPU	Configuration de processeur	Connecteurs PCIe pour carte mezzanine à l’emplacement 21
      ThinkSystem NVIDIA H200 NVL 141GB PCIe GPU Gen5 Passive GPU	1P	Connecteur PCIe 3, connecteur PCIe 4
      	2P
      ThinkSystem NVIDIA RTX PRO 6000 Blackwell Server Edition 96GB PCIe Gen5 Passive GPU	1P	Connecteur PCIe 3, connecteur PCIe 4
      	2P	Connecteur PCIe 5, connecteur PCIe 6

      Remarque

      Les connecteurs indiqués sur l’illustration suivante sont fournis à titre de référence. Veillez à connecter la carte mezzanine située à l’emplacement 21 aux connecteurs correspondant à la configuration sélectionnée.

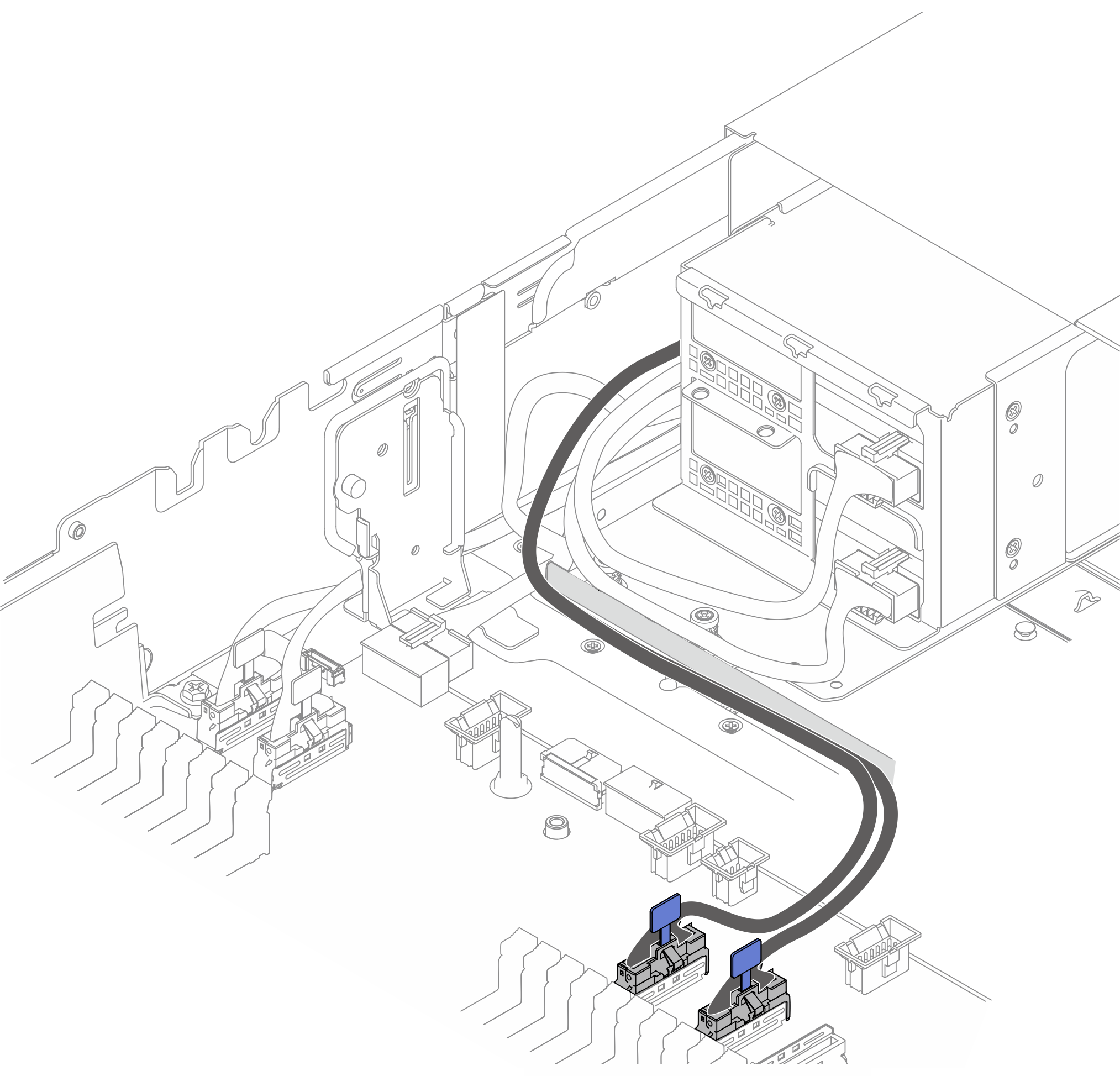

      Figure 5. Cheminement des câbles de signal de la carte mezzanine de l’emplacement 21


   5. Branchez le câble d’alimentation de la carte mezzanine de l’emplacement 21 sur le connecteur d’alimentation 3 de la carte mère. Poussez ensuite le câble vers la paroi du châssis, comme indiqué sur l’illustration.

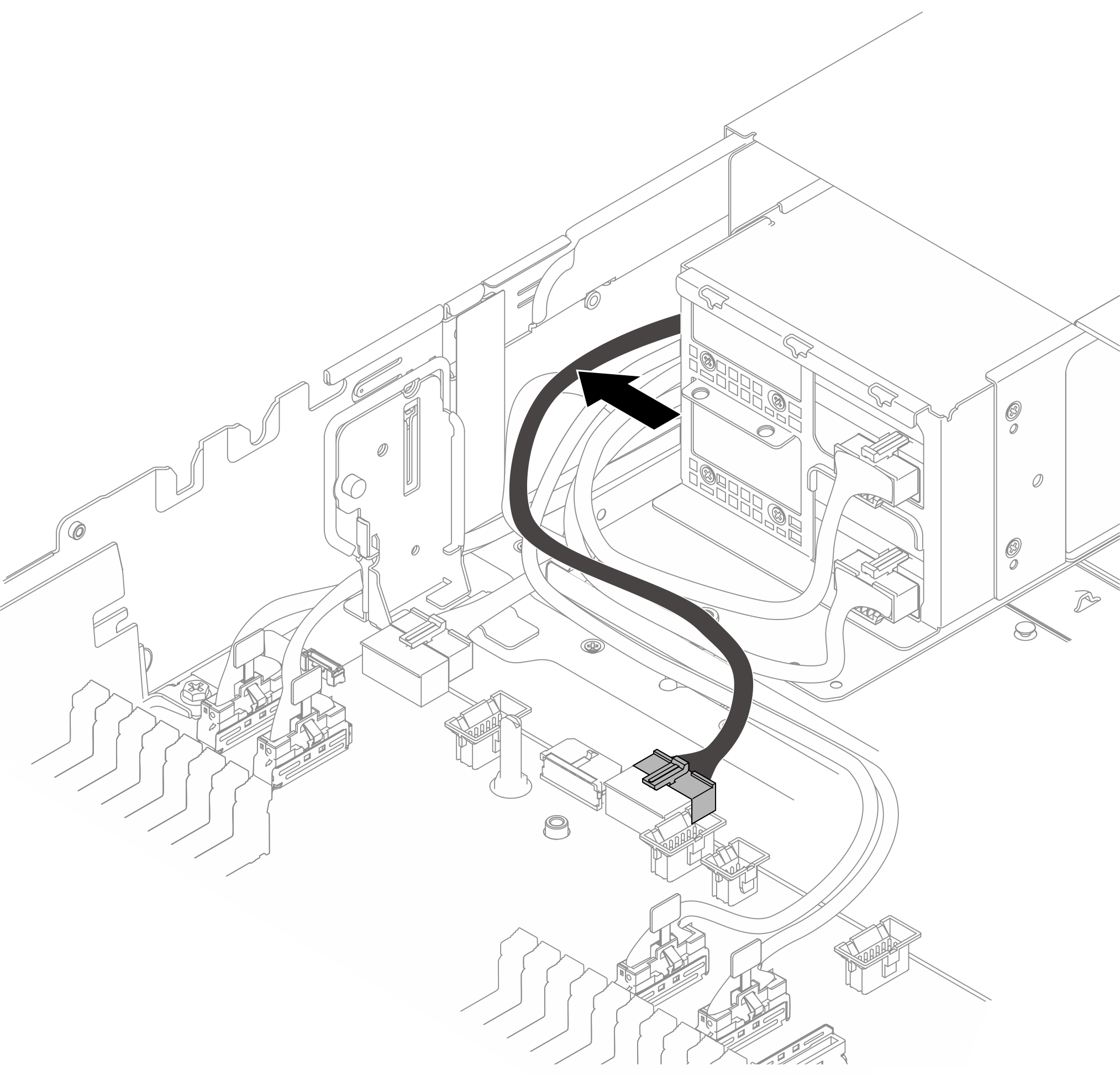

      Figure 6. Cheminement des câbles d’alimentation de la carte mezzanine de l’emplacement 21
