Installation du conduit de ventilation de GPU avant à haute puissance

Suivez les instructions de la présente section pour installer le conduit de ventilation de GPU avant à haute puissance.

À propos de cette tâche

S033
240VA shock hazard
ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

S017
moving parts
ATTENTION
Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Si vous utilisez le serveur sans conduit de ventilation, vous risquez d’endommager les composants du serveur. Avant de mettre le serveur sous tension, réinstallez le conduit de ventilation pour assurer une circulation d’air et un refroidissement adéquats.

Procédure

  1. Assurez-vous que les câbles de l’assemblage de cartes mezzanines sont correctement acheminés. Pour plus d'informations, voir Installation d’un assemblage de cartes mezzanines GPU avant à haute puissance.
  2. Alignez le conduit de ventilation de GPU avant à haute puissance sur les emplacements de l’assemblage de cartes mezzanines, puis abaissez le conduit de ventilation jusqu’à ce qu’il soit en place.

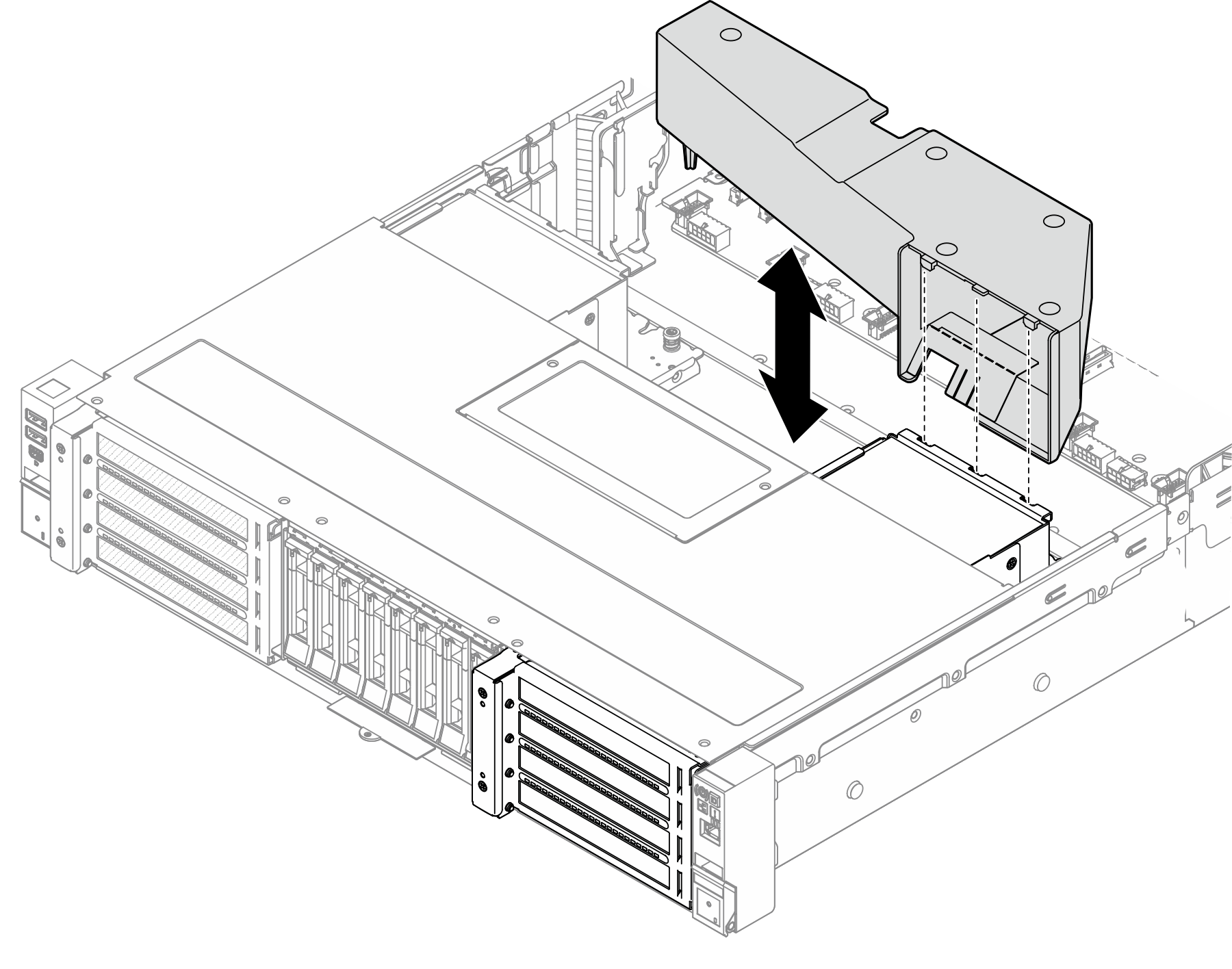

    Figure 1. Installation du conduit de ventilation de GPU avant à haute puissance

Après avoir terminé

  1. Réinstallez le boîtier de ventilation et les modules de ventilateur. Voir Installation du boîtier de ventilateur système.

  2. Terminez le remplacement des composants. Voir Fin du remplacement des composants
