앞면 고와트 GPU 통풍관 설치

이 섹션의 지침에 따라 앞면 고와트 GPU 통풍관을 설치하십시오.

이 작업 정보

S033
240VA shock hazard
경고

위험한 에너지가 흐르고 있습니다. 금속이 합선될 때 위험 에너지 전압이 가열되어 금속이 조각나거나, 불타거나, 아니면 둘 다 발생할 수 있습니다.

S017
moving parts
경고
근처에서 팬 블레이드가 위험하게 움직이고 있습니다. 손가락 및 기타 신체 부위를 가까이하지 마십시오.
주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 통풍관이 제거된 상태에서 서버를 작동하면 서버 구성 요소가 손상될 수 있습니다. 적절한 냉각 및 공기 흐름을 위해 서버를 켜기 전에 통풍관을 다시 설치하십시오.

절차

  1. 라이저 어셈블리의 케이블이 올바르게 배선되었는지 확인하십시오. 앞면 고와트 GPU 라이저 어셈블리 설치의 내용을 참조하십시오.
  2. 앞면 고와트 GPU 통풍관을 라이저 어셈블리의 슬롯에 맞춘 다음 제자리에 고정될 때까지 통풍관을 아래로 내립니다.

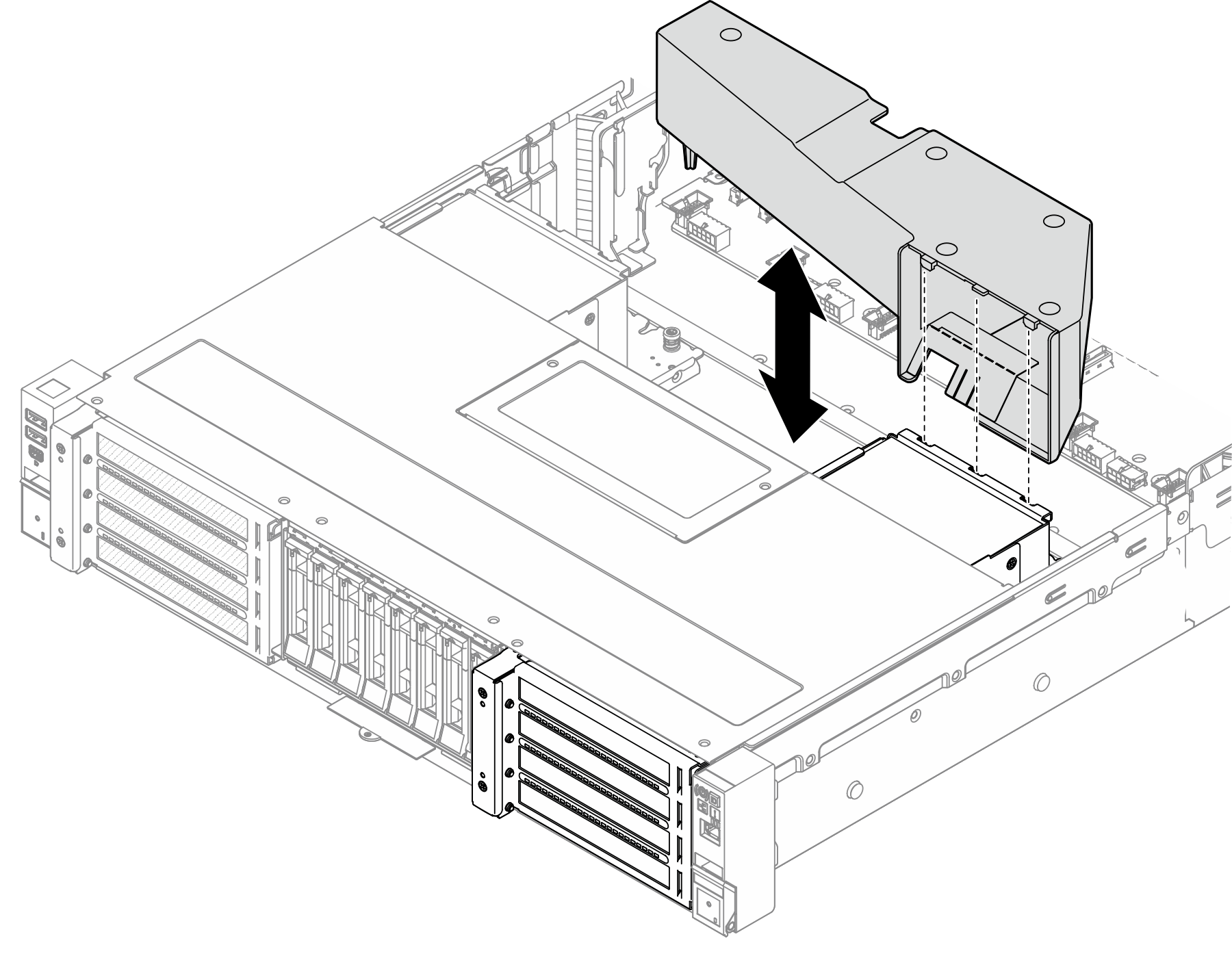

    그림 1. 앞면 고와트 GPU 통풍관 설치

완료한 후

  1. 팬 케이지 및 팬 모듈을 다시 설치하십시오. 시스템 팬 케이지 설치의 내용을 참조하십시오.

  2. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오
