앞면 고와트 GPU 라이저 어셈블리 제거

이 섹션의 지침에 따라 앞면 고와트 GPU 라이저 어셈블리를 제거하십시오.

이 작업 정보

S011

경고

날카로운 테두리, 모서리 또는 이음새 부근입니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

1. 작업을 준비하십시오.
   1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 랙에서 서버 제거의 내용을 참조하십시오.
   2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
   3. 시스템 팬 케이지를 제거하십시오. 시스템 팬 케이지 제거의 내용을 참조하십시오.
   4. 앞면 고와트 GPU 통풍관을 제거합니다. 앞면 고와트 GPU 통풍관 제거의 내용을 참조하십시오.
   5. 해당하는 경우 1U T자형 성능 PHM을 제거하여 라이저 어셈블리 케이블에 액세스하십시오. 프로세서 및 방열판 제거의 내용을 참조하십시오.
   6. 라이저 어셈블리의 케이블이 시스템 보드 어셈블리에 연결된 위치를 기록하십시오. 그런 다음 시스템 보드 어셈블리에서 케이블을 분리하십시오.
      주의

      시스템 보드 어셈블리의 손상을 방지하려면, 시스템 보드 어셈블리에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.
2. 라이저 어셈블리를 제거합니다.

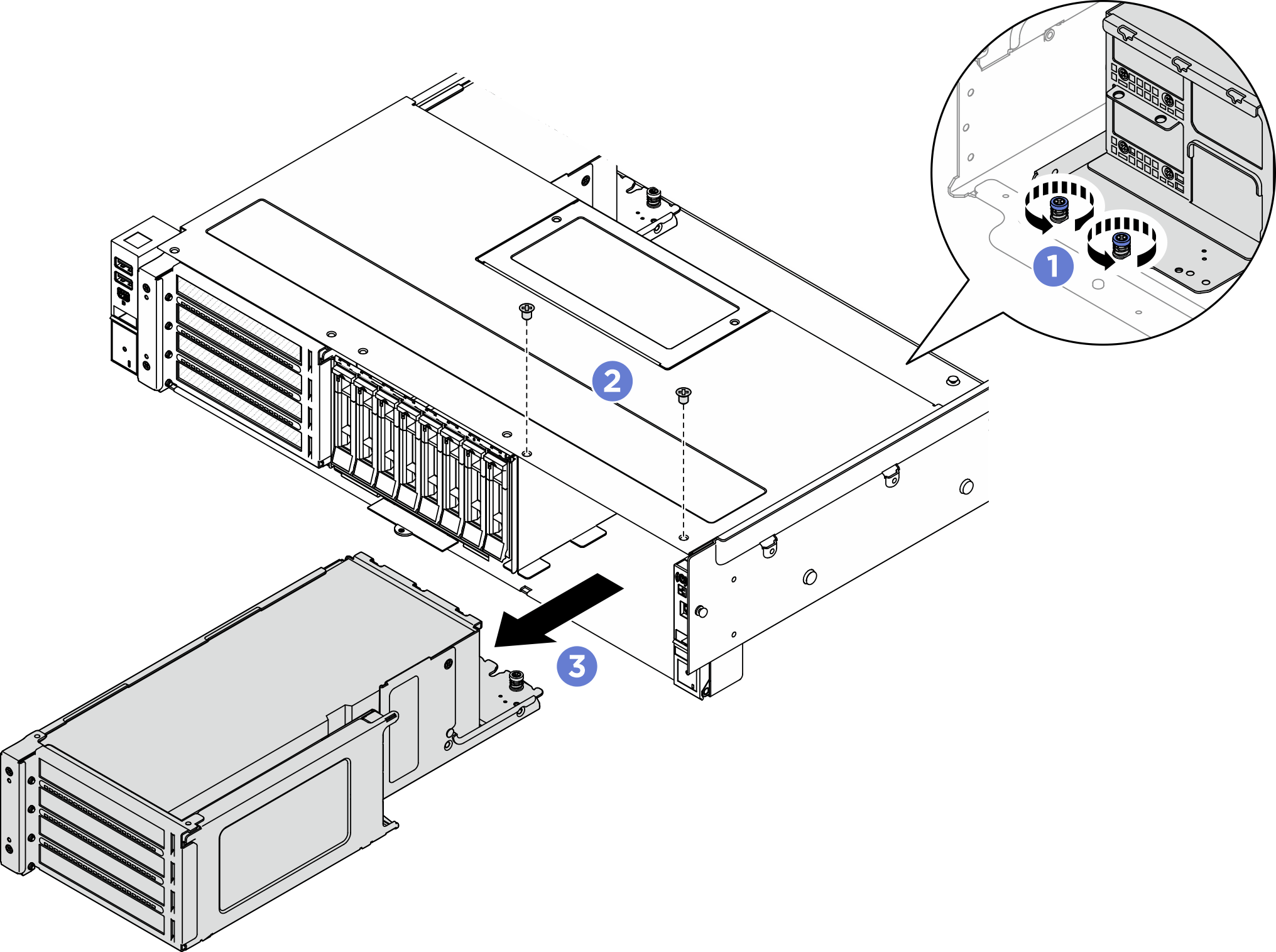

   그림 1. 앞면 고와트 GPU 라이저 어셈블리 제거


   1. 라이저 어셈블리 뒷면에 있는 나비 나사 2개를 푸십시오.
   2. 라이저 어셈블리를 고정하는 나사 2개를 푸십시오.
   3. 라이저 어셈블리를 섀시 밖으로 조심스럽게 밀어주십시오.
