Remover um conjunto de placa riser de GPU de alta potência frontal

Siga as instruções nesta seção para remover um conjunto de placa riser de GPU de alta potência frontal.

Sobre esta tarefa

S011
sharp edge
CUIDADO
Bordas, cantos ou juntas pontiagudos nas proximidades.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova o compartimento do ventilador do sistema. Consulte Remover o compartimento do ventilador do sistema.
    4. Remova o duto de ar da GPU de alta potência frontal. Consulte Remover o duto de ar da GPU de alta potência frontal.
    5. Se aplicável, remova o PHM de desempenho em forma de T 1U para acessar os cabos do conjunto da placa riser. Consulte Remover um processador e um dissipador de calor.
    6. Documente onde os cabos do conjunto de placa riser estão conectados ao conjunto de placa-mãe. Em seguida, desconecte os cabos do conjunto de placa-mãe.
      Atenção
      Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
  2. Remova o conjunto da placa riser.

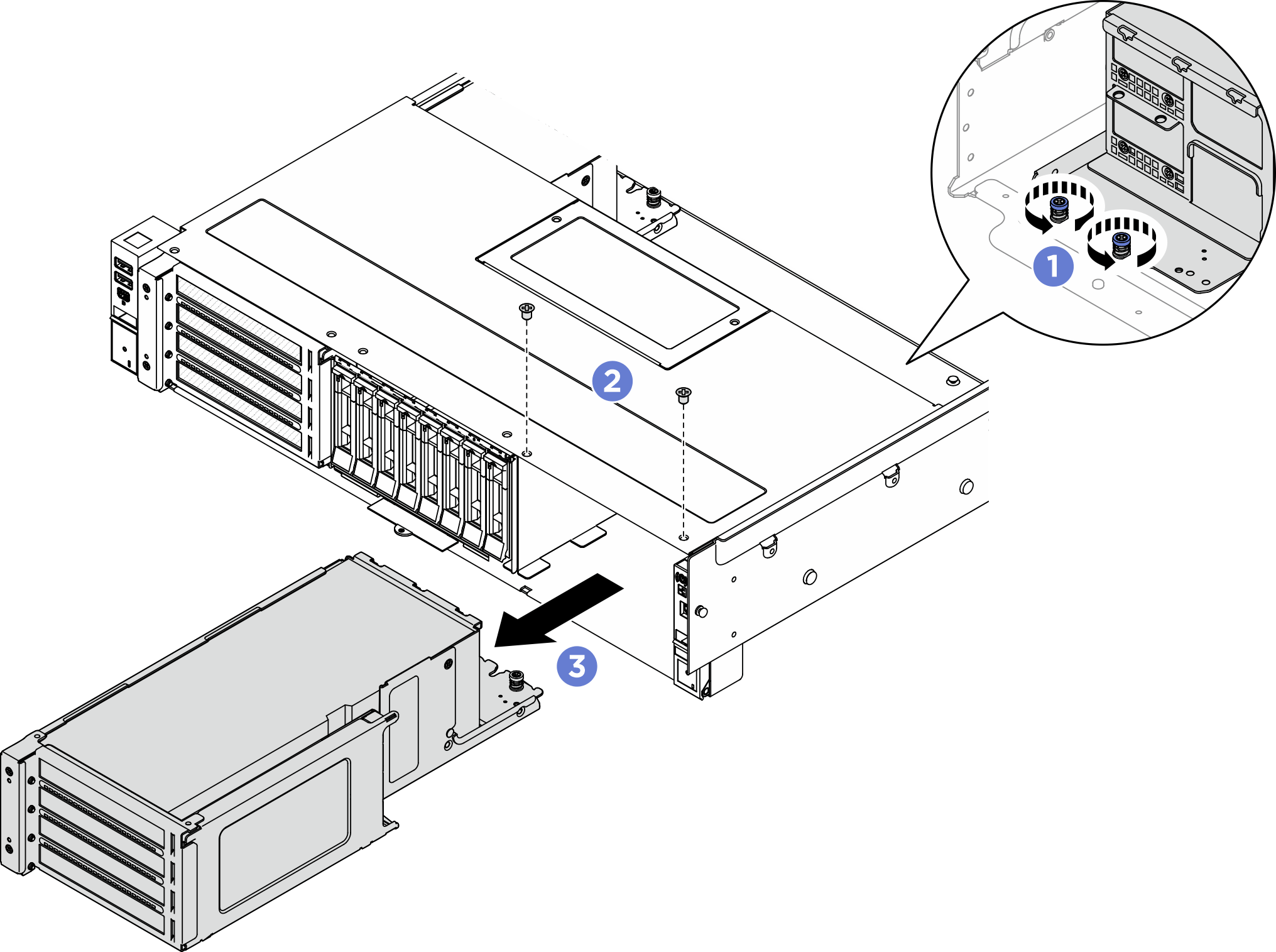

    Figura 1. Remoção de um conjunto de placa riser de GPU de alta potência frontal

    1. Solte os dois parafusos de aperto manual na parte traseira do conjunto de placa riser.
    2. Solte os dois parafusos que prendem o conjunto de placa riser.
    3. Deslize com cuidado o conjunto de placa riser para fora do chassi.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
