Instalar um conjunto de placa riser de GPU de alta potência frontal

Siga as instruções nesta seção para instalar um conjunto de placa riser de GPU de alta potência frontal.

Sobre esta tarefa

S011

CUIDADO

Bordas, cantos ou juntas pontiagudos nas proximidades.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

1. Instale o conjunto de placa riser no chassi.
   Figura 1. Instalação de um conjunto de placa riser de GPU de alta potência frontal


   1. Deslize com cuidado o conjunto de placa riser no chassi até que o conjunto de placa riser se encaixe no lugar.
   2. Aperte dois parafusos para prender o conjunto de placa riser.
   3. Aperte os dois parafusos de aperto manual na parte traseira do conjunto de placa riser.
2. Para o conjunto de placa riser PCIe 7, conecte os cabos ao conjunto de placa-mãe. Execute o procedimento a seguir para direcionar os cabos.
   Nota

   SR650a V4 aceita até duas GPUs de alta potência (até 600 W) instaladas nos slots 21 e 23 do conjunto de placa riser PCIe 7. Na configuração com GPUs de alta potência, o conjunto de placa riser PCIe 6 (Slots 16, 17, 18, 19) não tem placas riser.

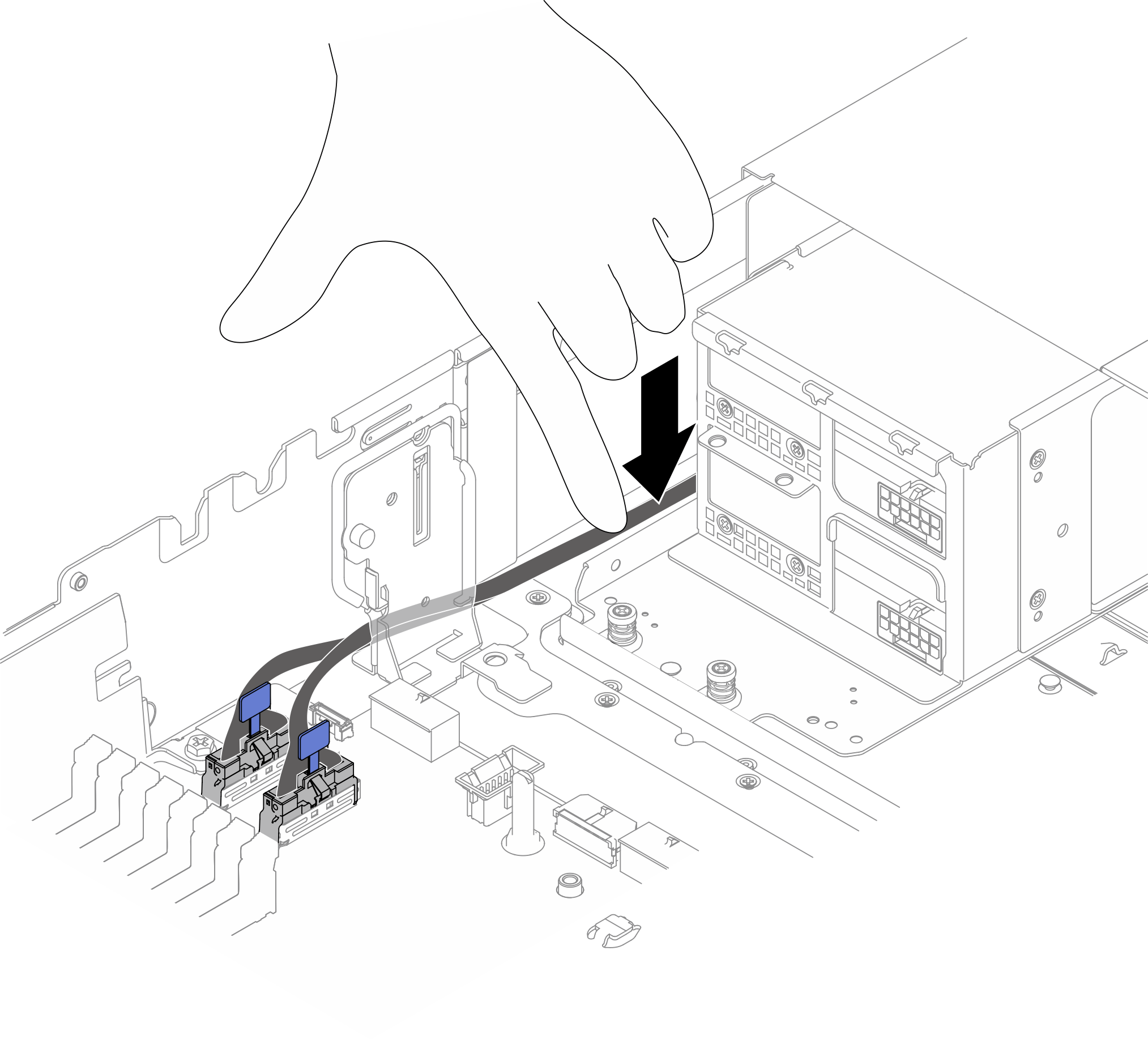

   1. Conecte o cabo de sinal da placa riser do slot 23 (a placa riser inferior na gaiola de placa riser) aos conectores PCIe 1 e PCIe 2 na placa-mãe. Em seguida, direcione o cabo entre o suporte e a parede do chassi, conforme mostrado na ilustração. Pressione o cabo para baixo até a parte inferior do chassi.
      Nota

      Se necessário, dobre o cabo para certificar-se de que ele esteja totalmente preso no espaço entre o suporte e a parede do chassi.

      Figura 2. Roteamento de cabos de sinal da placa riser do slot 23

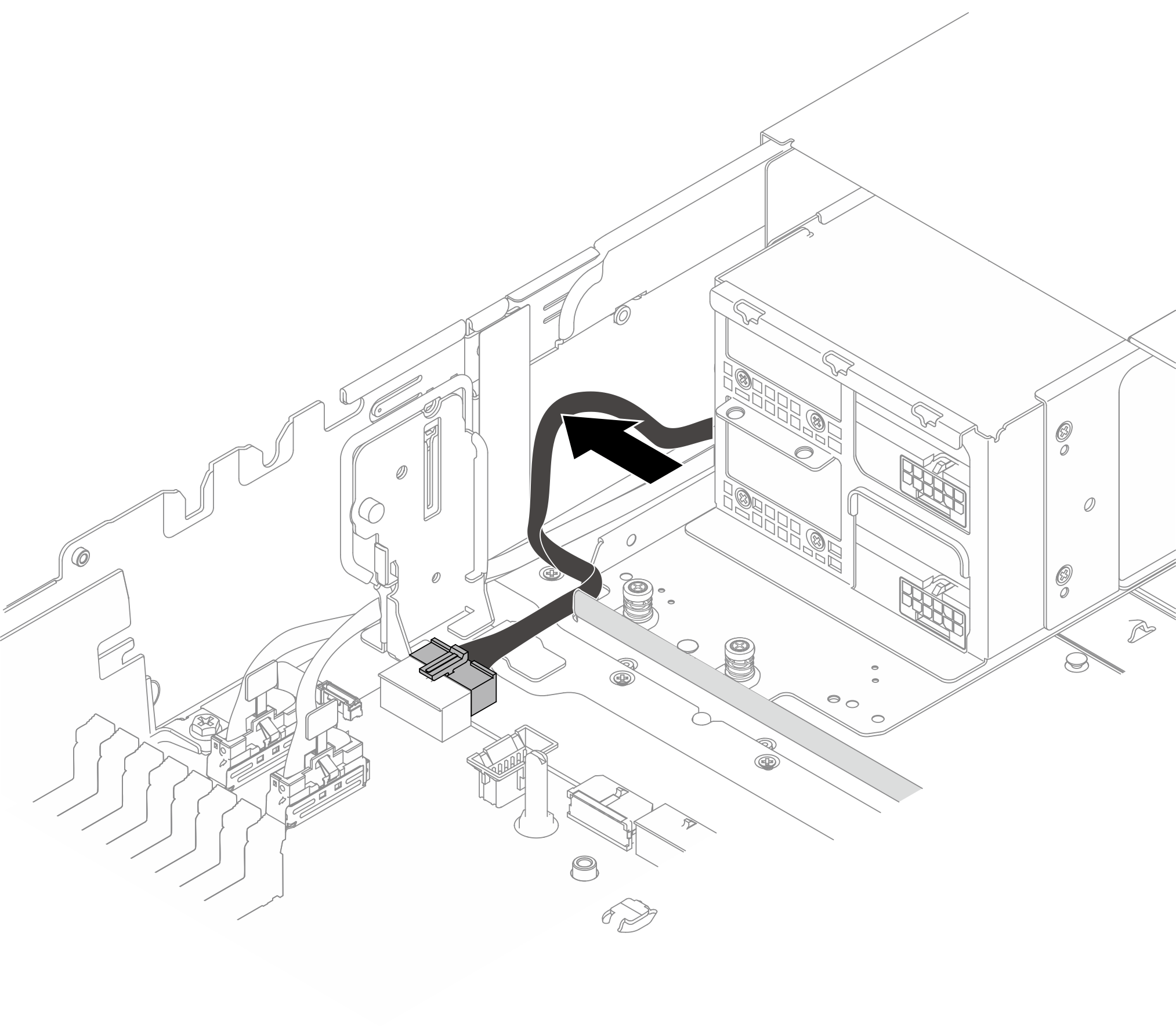

   2. Conecte o cabo de alimentação da placa riser do slot 23 ao conector de energia 4 na placa-mãe. Direcione o cabo conforme mostrado na ilustração e pressione-o em direção à parede do chassi.
      Figura 3. Roteamento de cabos de alimentação da placa riser do slot 23

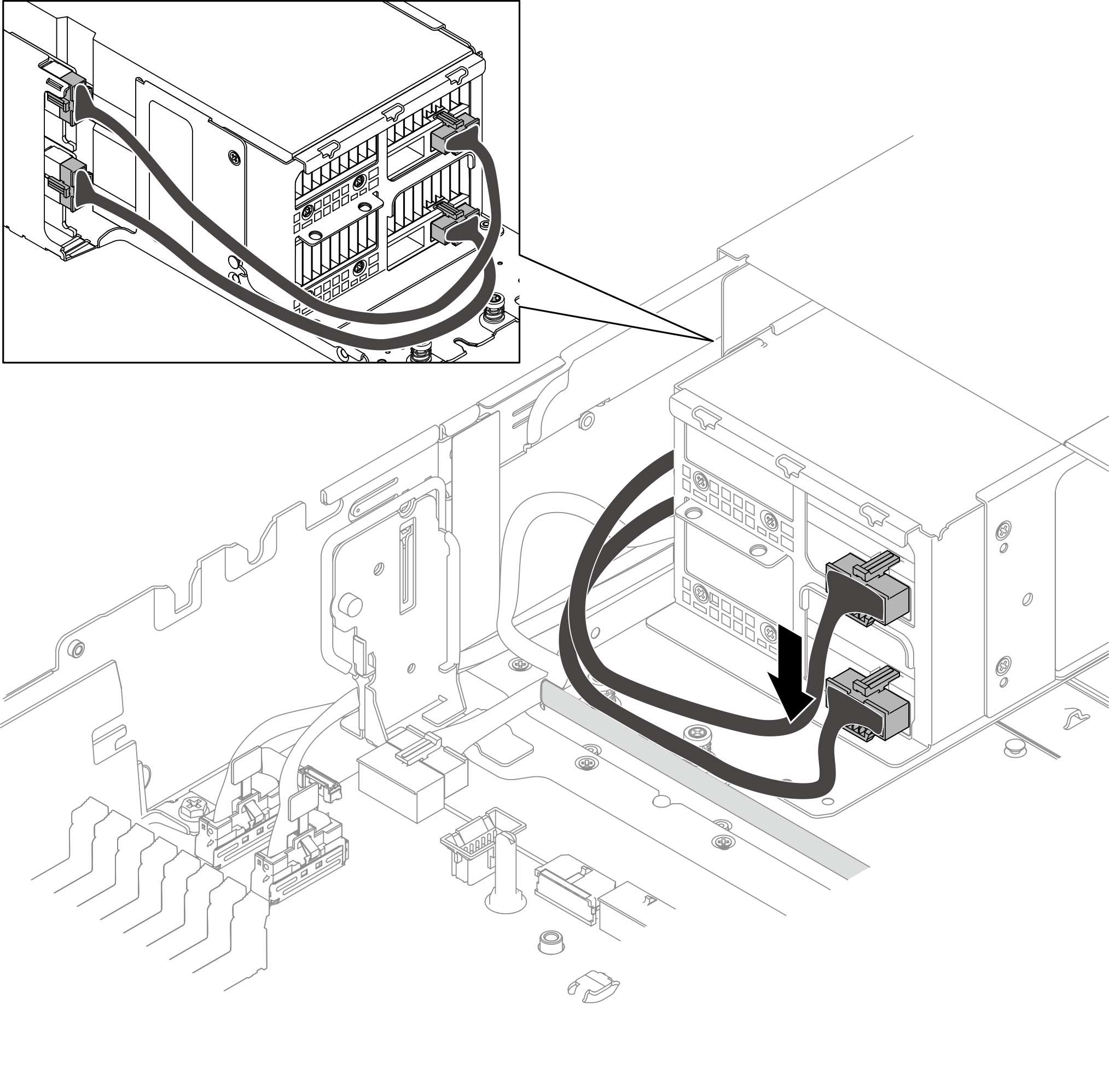

   3. Dobre o cabo de alimentação da GPU do adaptador de GPU superior para baixo. Em seguida, direcione os dois cabos de alimentação de GPU ao longo da parede na parte inferior do chassi, conforme mostrado na ilustração.
      Nota

      Ao direcionar os cabos de alimentação de GPU ao longo da parede, não deixe que os cabos cubram uns aos outros.

      Figura 4. Roteamento de cabos de alimentação GPU


   4. Conecte o cabo de sinal da placa riser do slot 21 (a placa riser superior no compartimento da placa riser) aos conectores PCIe correspondentes na placa-mãe. Em seguida, direcione o cabo ao longo da parede na parte inferior do chassi, conforme mostrado na ilustração.

      Tabela 1. Conectores PCIe para a placa riser do slot 21

      Adaptador de GPU	Configuração do processador	Conectores PCIe para a placa riser do slot 21
      ThinkSystem NVIDIA H200 NVL 141GB PCIe GPU Gen5 Passive GPU	1P	Conector PCIe 3, conector PCIe 4
      	2P
      ThinkSystem NVIDIA RTX PRO 6000 Blackwell Server Edition 96GB PCIe Gen5 Passive GPU	1P	Conector PCIe 3, conector PCIe 4
      	2P	Conector PCIe 5, conector PCIe 6

      Nota

      Os conectores mostrados na ilustração a seguir são somente para referência. Conecte a placa riser do slot 21 aos conectores correspondentes à configuração selecionada.

      Figura 5. Roteamento de cabos de sinal da placa riser do slot 21

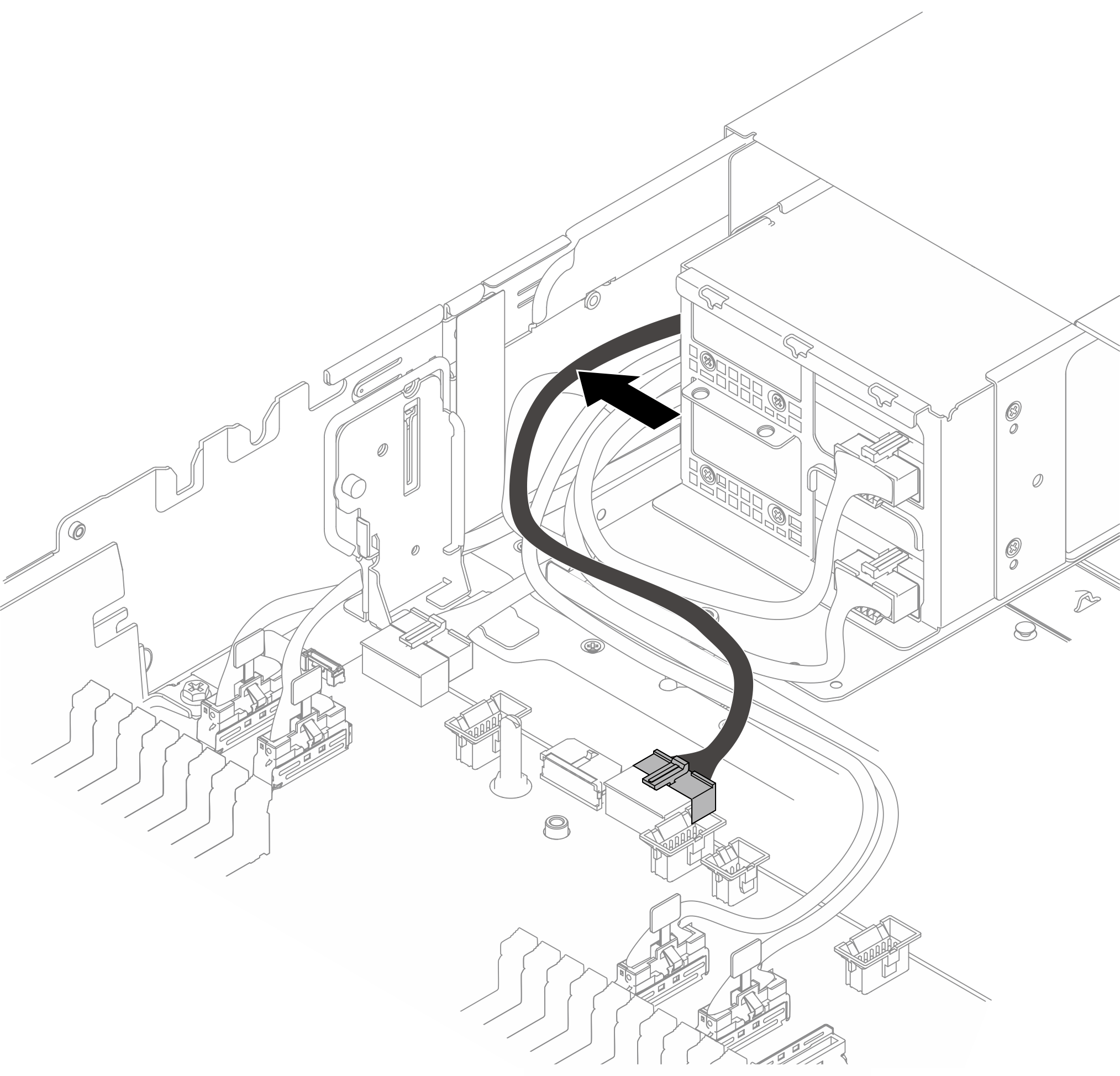

   5. Conecte o cabo de alimentação da placa riser do slot 21 ao conector de energia 3 na placa-mãe. Em seguida, pressione o cabo em direção à parede do chassi, conforme mostrado na ilustração.
      Figura 6. Roteamento de cabos de alimentação da placa riser do slot 21
