Installazione di un assieme verticale GPU anteriore ad alta potenza

Seguire le istruzioni riportate in questa sezione per installare un assieme verticale GPU anteriore ad alta potenza.

Informazioni su questa attività

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

1. Installare l'assieme verticale nello chassis.

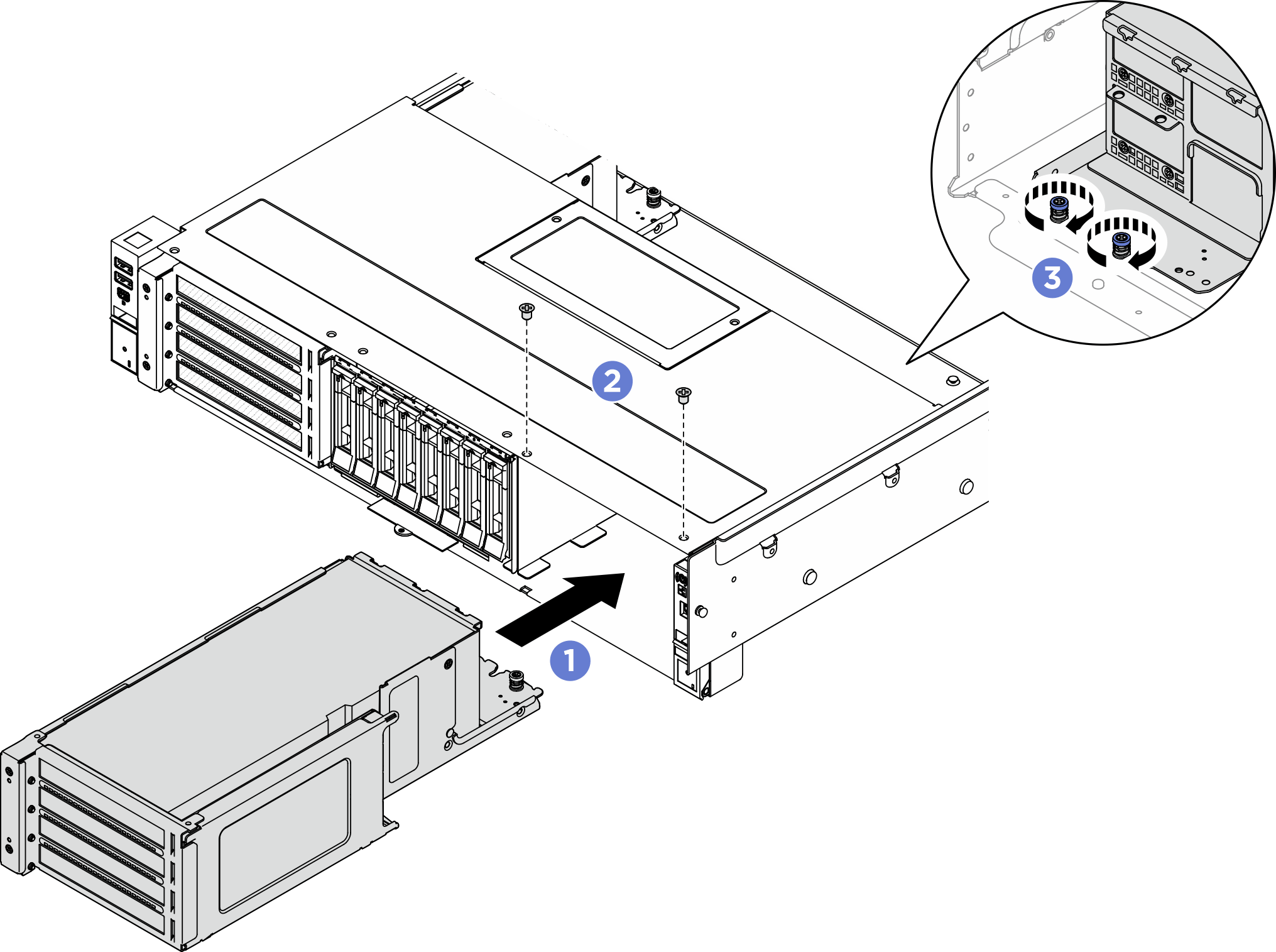

   Figura 1. Installazione di un assieme verticale GPU anteriore ad alta potenza


   1. Far scorrere con cautela l'assieme verticale nello chassis fino a inserirlo in posizione.
   2. Stringere le due viti per fissare l'assieme verticale.
   3. Stringere le due viti zigrinate sulla parte posteriore dell'assieme verticale.
2. Per l'assieme verticale PCIe 7, collegare i cavi all'assieme della scheda di sistema. Assicurarsi di completare la seguente procedura per instradare i cavi.
   Nota

   SR650a V4 supporta fino a due GPU ad alta potenza (fino a 600 W) installate negli slot 21 e 23 dell'assieme verticale PCIe 7. Nella configurazione con GPU ad alta potenza, l'assieme verticale PCIe 6 (slot 16, 17, 18, 19) non include schede verticali.

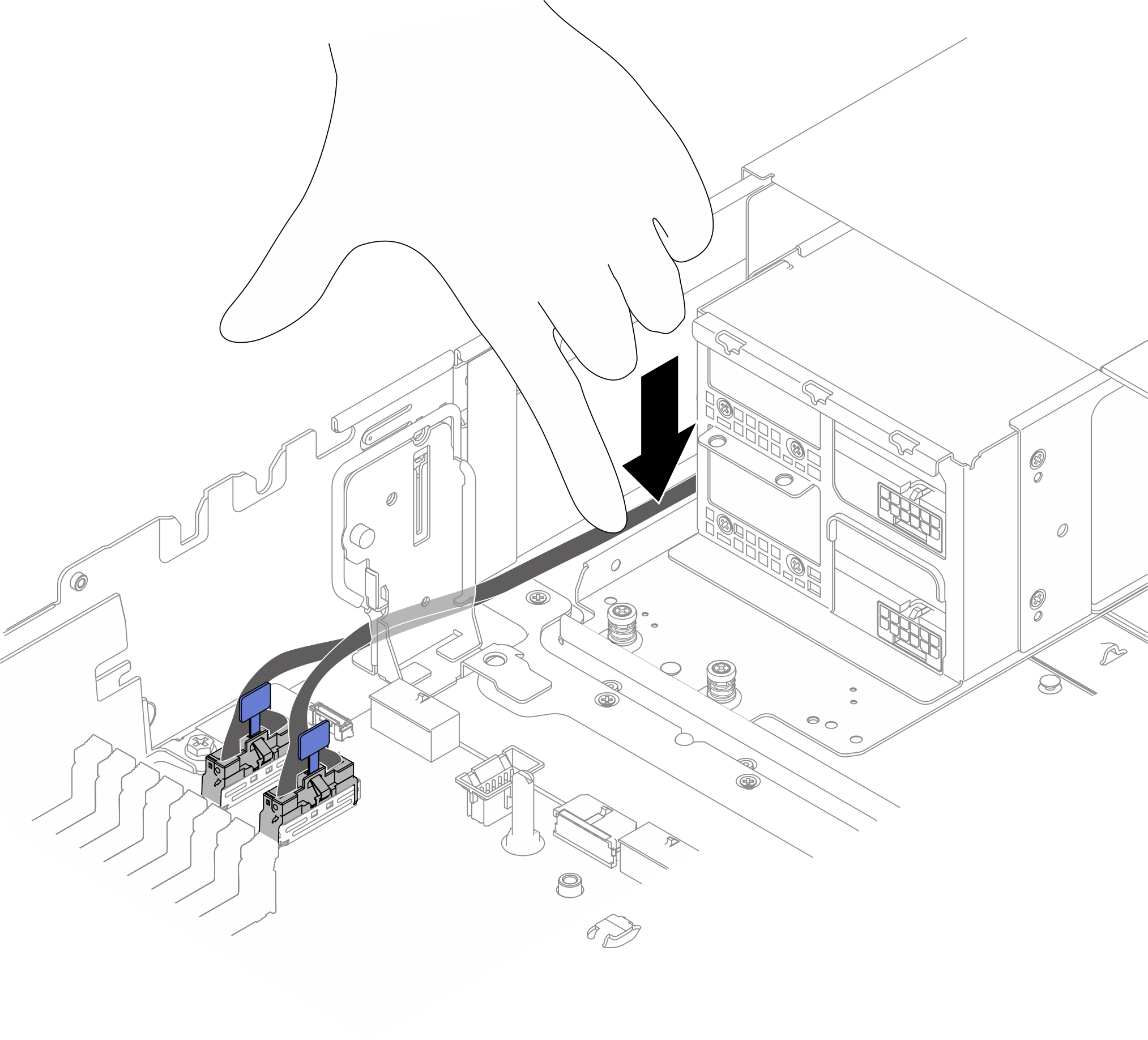

   1. Collegare il cavo di segnale della scheda verticale dello slot 23 (la scheda verticale inferiore nel telaio verticale) ai connettori PCIe 1 e PCIe 2 sulla scheda di sistema. Quindi instradare il cavo tra la staffa e la parete dello chassis come mostrato nella figura. Premere il cavo verso la parte inferiore dello chassis.
      Nota

      Se necessario, piegare il cavo per assicurarsi che sia completamente fissato nello spazio tra la staffa e la parete dello chassis.

      Figura 2. Instradamento dei cavi di segnale della scheda verticale dello slot 23

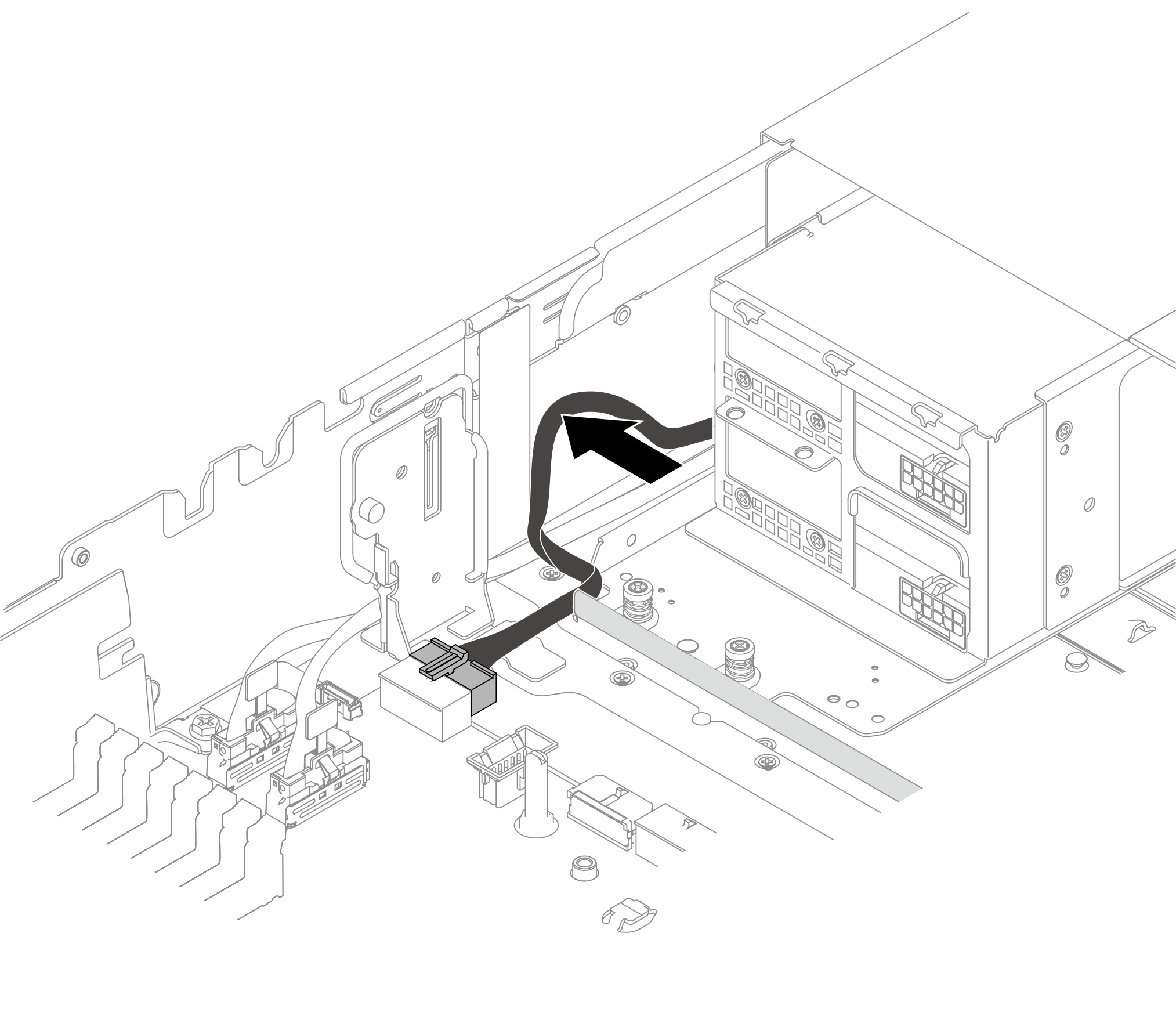

   2. Collegare il cavo di alimentazione della scheda verticale dello slot 23 al connettore di alimentazione 4 sulla scheda di sistema. Instradare il cavo come mostrato nella figura e spingerlo verso la parete dello chassis.
      Figura 3. Instradamento dei cavi di alimentazione della scheda verticale dello slot 23

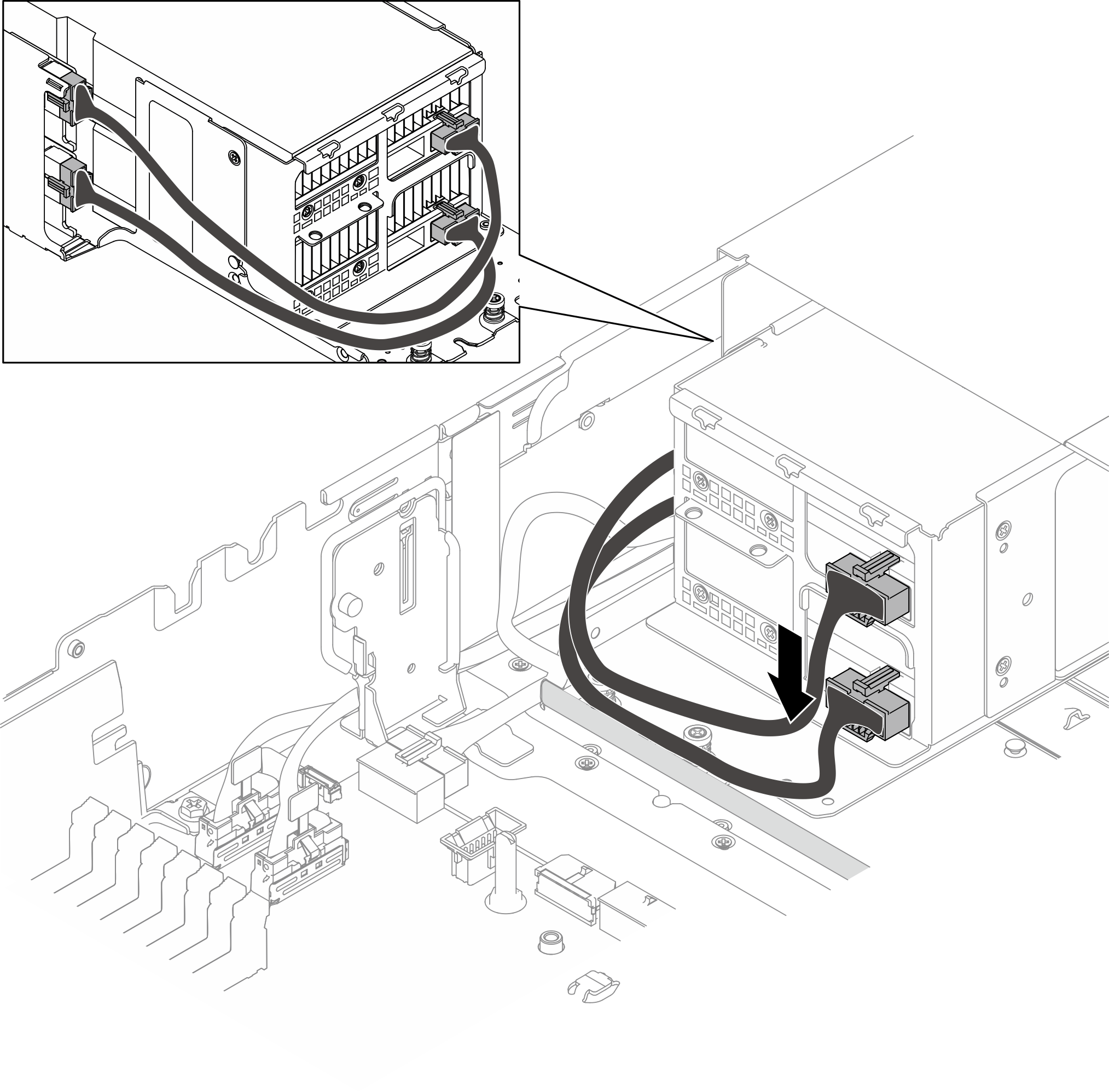

   3. Piegare verso il basso il cavo di alimentazione GPU dall'adattatore GPU superiore. Quindi instradare i due cavi di alimentazione GPU lungo la parete nella parte inferiore dello chassis come mostrato nella figura.
      Nota

      Quando si instradano i cavi di alimentazione GPU lungo la parete, non lasciare che si coprano a vicenda.

      Figura 4. Instradamento dei cavi di alimentazione della GPU

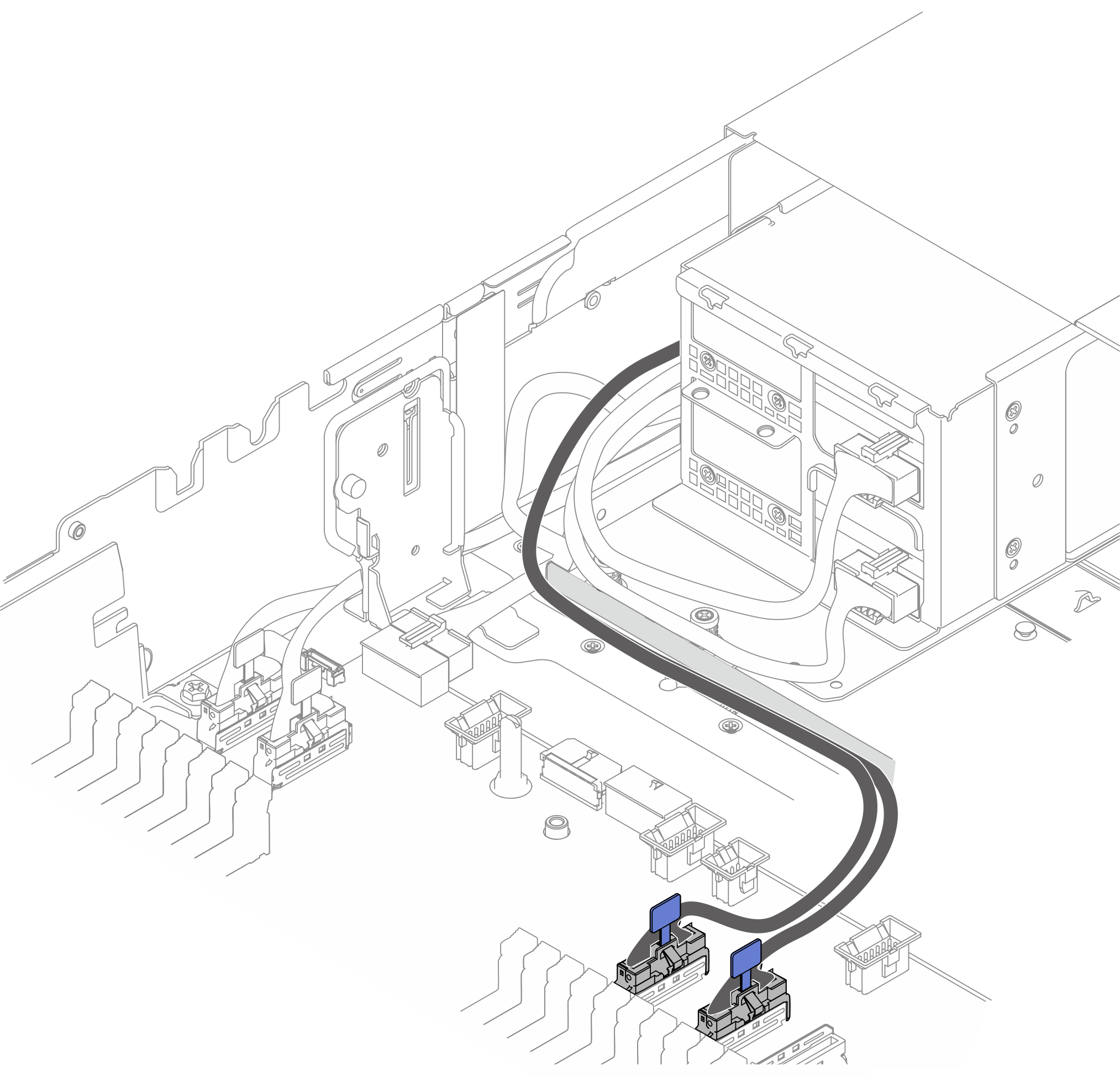

   4. Collegare il cavo di segnale della scheda verticale dello slot 21 (la scheda verticale superiore nel telaio verticale) ai connettori PCIe corrispondenti sulla scheda di sistema. Quindi instradare il cavo lungo la parete nella parte inferiore dello chassis come mostrato nella figura.

      Tabella 1. Connettori PCIe per la scheda verticale dello slot 21

      Adattatore GPU	Configurazione del processore	Connettori PCIe per la scheda verticale dello slot 21
      ThinkSystem NVIDIA H200 NVL 141GB PCIe GPU Gen5 Passive GPU	1P	Connettore PCIe 3, connettore PCIe 4
      	2P
      ThinkSystem NVIDIA RTX PRO 6000 Blackwell Server Edition 96GB PCIe Gen5 Passive GPU	1P	Connettore PCIe 3, connettore PCIe 4
      	2P	Connettore PCIe 5, connettore PCIe 6

      Nota

      I connettori mostrati nella figura seguente sono di riferimento. Assicurarsi di collegare la scheda verticale dello slot 21 ai connettori corrispondenti nella configurazione selezionata.

      Figura 5. Instradamento dei cavi di segnale della scheda verticale dello slot 21

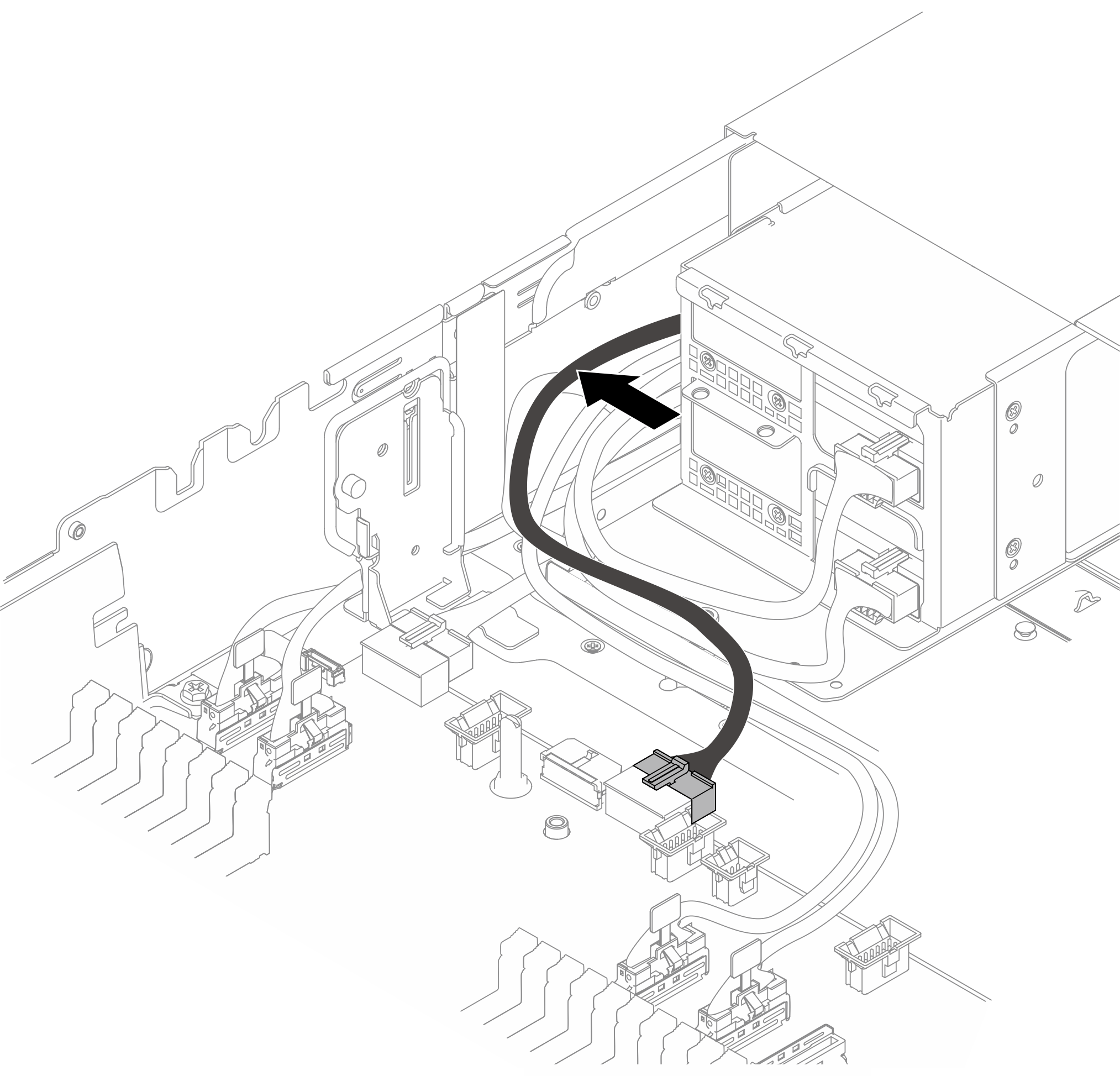

   5. Collegare il cavo di alimentazione della scheda verticale dello slot 21 al connettore di alimentazione 3 sulla scheda di sistema. Quindi spingere il cavo verso la parete dello chassis come mostrato nella figura.
      Figura 6. Instradamento dei cavi di alimentazione della scheda verticale dello slot 21
