ติดตั้งส่วนประกอบตัวยก GPU กำลังวัตต์สูงด้านหน้า

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งส่วนประกอบตัวยก GPU กำลังวัตต์สูงด้านหน้า

เกี่ยวกับงานนี้

S011

ข้อควรระวัง

ขอบ เหลี่ยมมุม หรือรอยต่อที่แหลมคม

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

1. ติดตั้งส่วนประกอบตัวยกลงในตัวเครื่อง

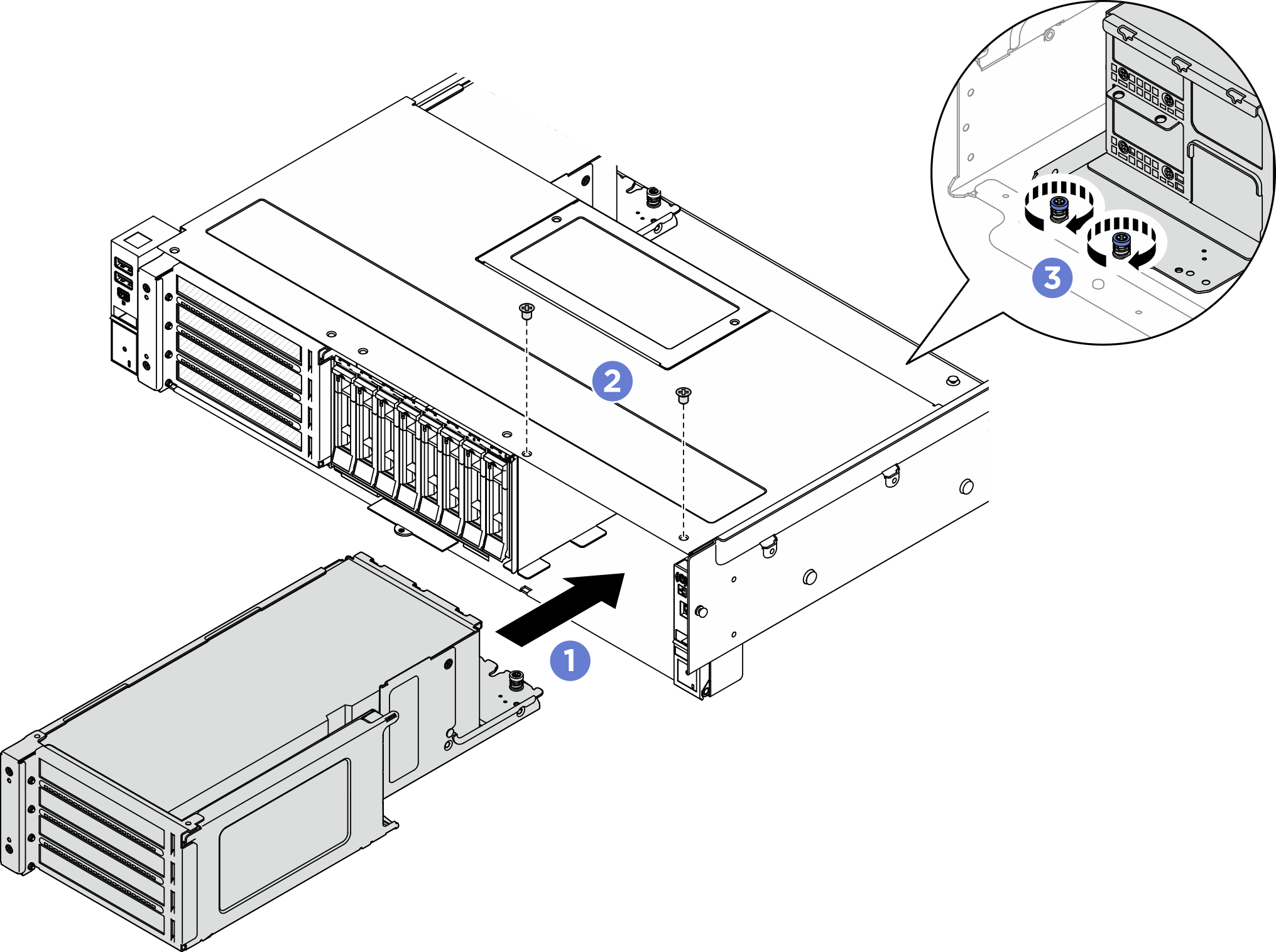

   รูปที่ 1. การติดตั้งส่วนประกอบตัวยก GPU กำลังวัตต์สูงด้านหน้า


   1. ค่อยๆ เลื่อนส่วนประกอบตัวยกเข้าไปในตัวเครื่องจนกระทั่งส่วนประกอบตัวยกเข้าที่
   2. ขันสกรูสองตัวเพื่อยึดส่วนประกอบตัวยก
   3. ขันน็อตยึดสองตัวที่ด้านหลังของส่วนประกอบตัวยก
2. สำหรับส่วนประกอบตัวยก PCIe 7 ให้ต่อสายเข้ากับส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าได้ทำตามขั้นตอนต่อไปนี้เพื่อเดินสาย
   หมายเหตุ

   SR650a V4 รองรับ GPU กำลังวัตต์สูง (ไม่เกิน 600W) ที่ติดตั้งในช่องเสียบ 21 และช่องเสียบ 23 ของส่วนประกอบตัวยก PCIe 7 ได้สูงสุดสองตัว ในการกำหนดค่าที่ใช้ GPU กำลังวัตต์สูง ส่วนประกอบตัวยก PCIe 6 (ช่องเสียบ 16, 17, 18, 19) จะไม่มีการ์ดตัวยก
   1. เชื่อมต่อสายสัญญาณของการ์ดตัวยกช่องเสียบ 23 (การ์ดตัวยกด้านล่างในตัวครอบตัวยก) เข้ากับขั้วต่อ PCIe 1 และขั้วต่อ PCIe 2 บนแผงระบบ จากนั้น เดินสายระหว่างโครงยึดและผนังตัวเครื่องตามที่แสดงในภาพประกอบ กดสายลงไปที่ด้านล่างของตัวเครื่อง
      หมายเหตุ

      หากจำเป็น ให้งอสายเพื่อให้แน่ใจว่ายึดแน่นดีแล้วในช่องว่างระหว่างโครงยึดและผนังตัวเครื่อง

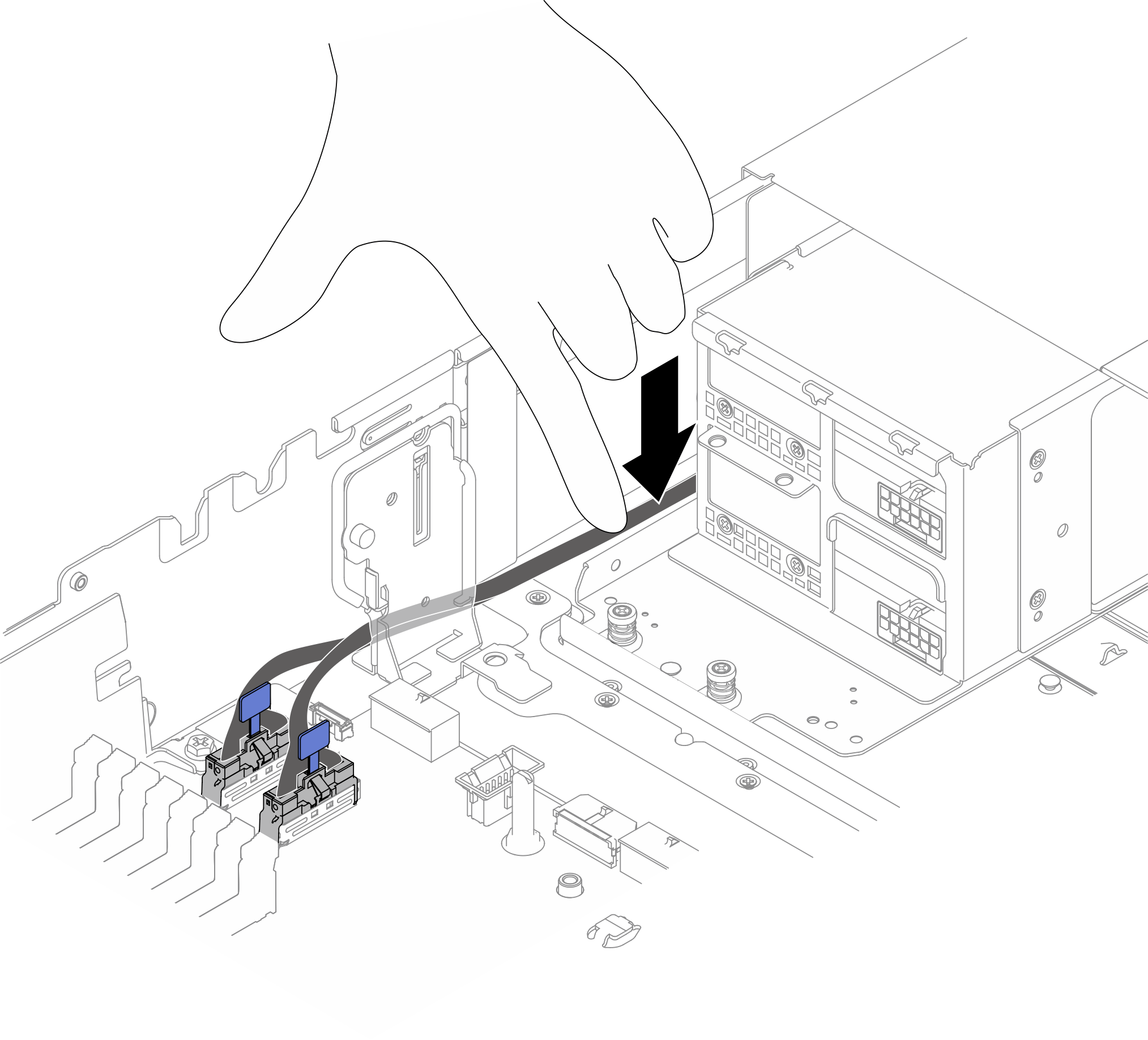

      รูปที่ 2. การเดินสายสัญญาณการ์ดตัวยกช่องเสียบ 23


   2. เชื่อมต่อสายไฟของการ์ดตัวยกช่องเสียบ 23 เข้ากับขั้วต่อไฟฟ้า 4 บนแผงระบบ เดินสายตามที่แสดงในภาพประกอบ และกดสายไปทางผนังตัวเครื่อง

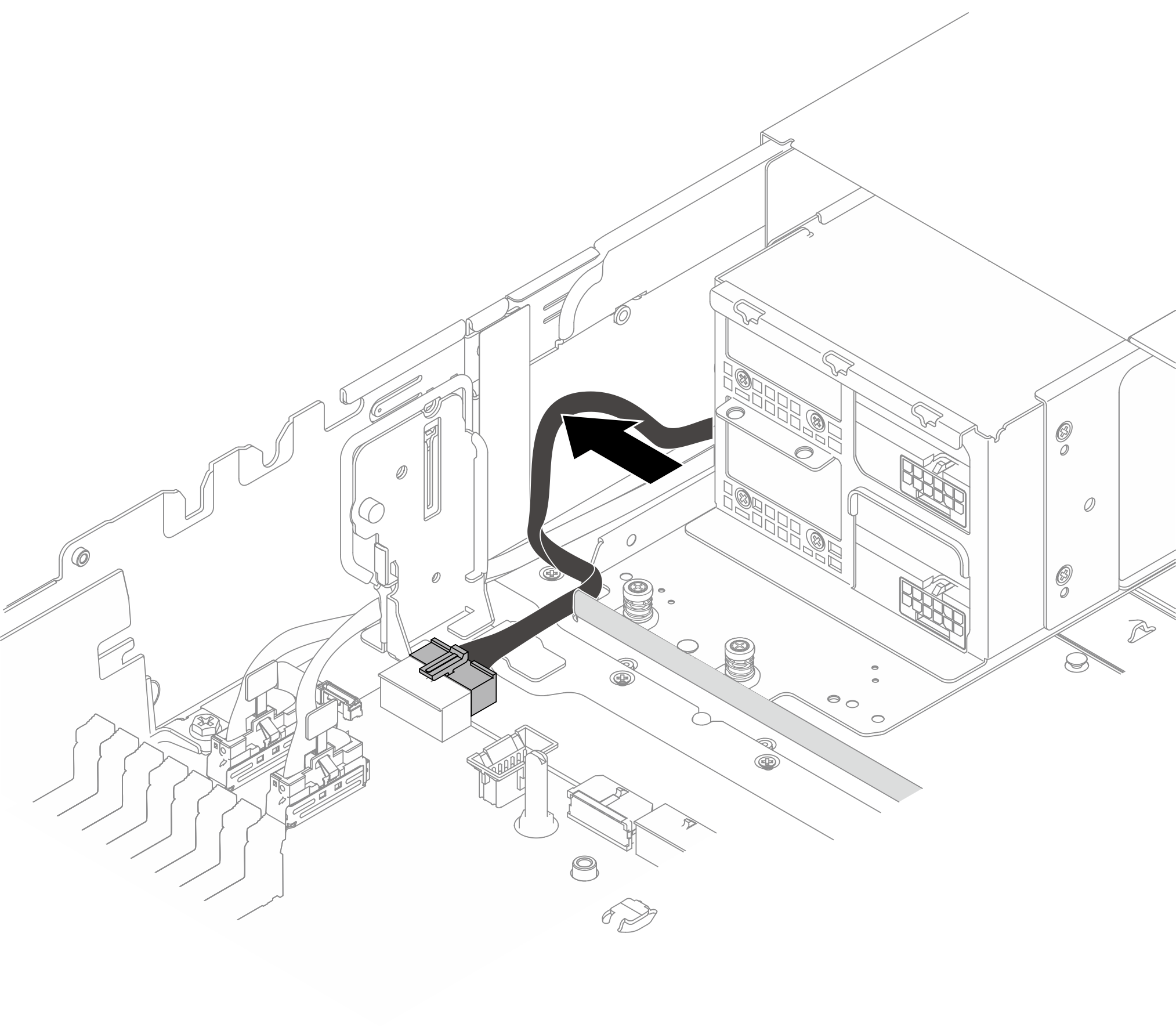

      รูปที่ 3. การเดินสายไฟการ์ดตัวยกช่องเสียบ 23


   3. งอสายไฟ GPU จากอะแดปเตอร์ GPU ด้านบนลง จากนั้น เดินสายไฟ GPU สองเส้นไปตามผนังที่ด้านล่างของตัวเครื่องตามที่แสดงในภาพประกอบ
      หมายเหตุ

      เมื่อเดินสายไฟ GPU ไปตามผนัง อย่าให้สายเคเบิลบังกัน

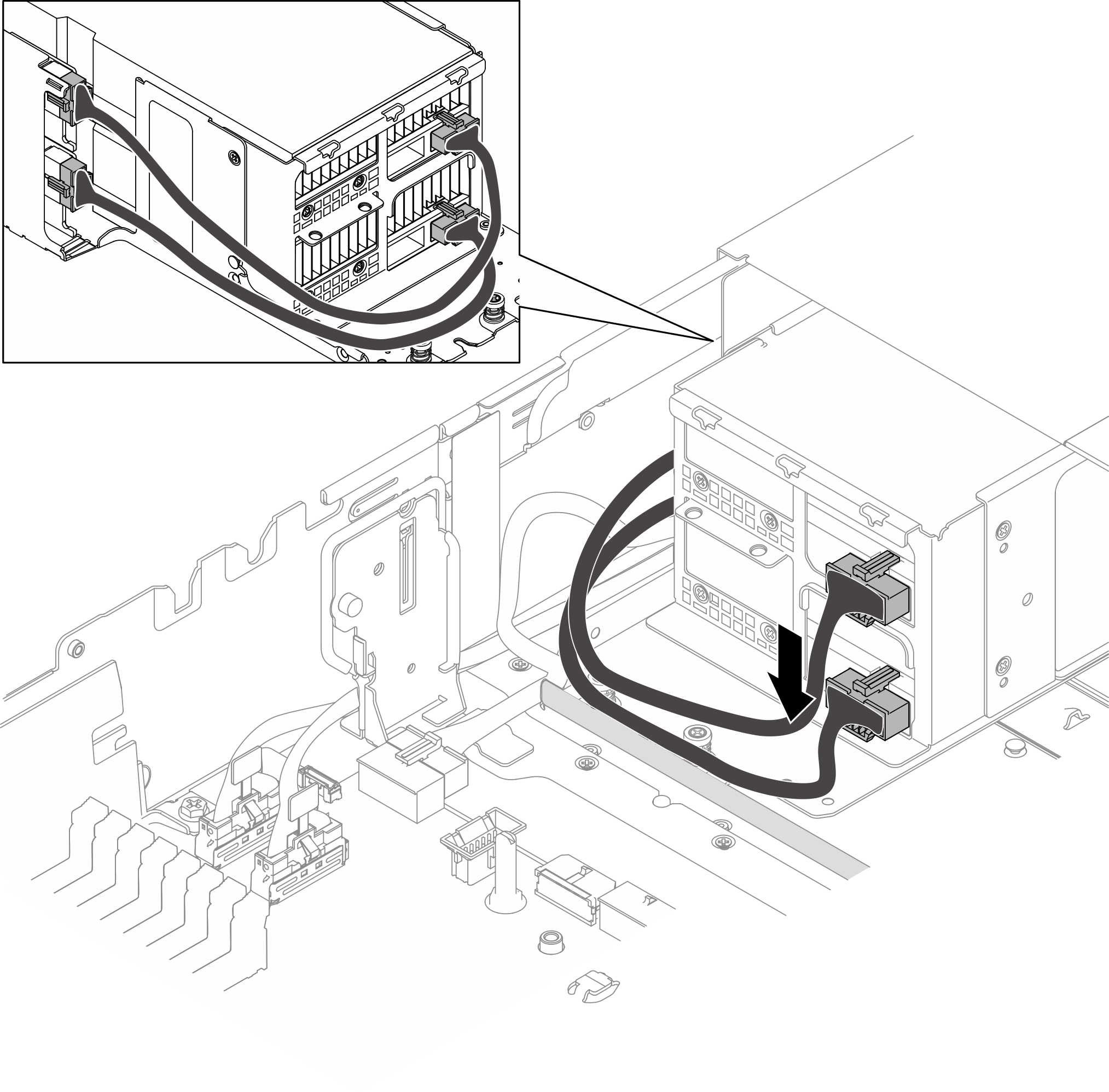

      รูปที่ 4. การเดินสายไฟ GPU


   4. เชื่อมต่อสายสัญญาณของการ์ดตัวยกช่องเสียบ 21 (การ์ดตัวยกด้านบนในตัวครอบตัวยก) เข้ากับขั้วต่อ PCIe ที่สอดคล้องกันบนแผงระบบ จากนั้น เดินสายเคเบิลไปตามผนังที่ด้านล่างของตัวเครื่องตามที่แสดงในภาพประกอบ

      ตารางที่ 1. ขั้วต่อ PCIe สำหรับการ์ดตัวยกช่องเสียบ 21

      อะแดปเตอร์ GPU	การกำหนดค่าโปรเซสเซอร์	ขั้วต่อ PCIe สำหรับการ์ดตัวยกช่องเสียบ 21
      ThinkSystem NVIDIA H200 NVL 141GB PCIe GPU Gen5 Passive GPU	1P	ขั้วต่อ PCIe 3, ขั้วต่อ PCIe 4
      	2P
      ThinkSystem NVIDIA RTX PRO 6000 Blackwell Server Edition 96GB PCIe Gen5 Passive GPU	1P	ขั้วต่อ PCIe 3, ขั้วต่อ PCIe 4
      	2P	ขั้วต่อ PCIe 5, ขั้วต่อ PCIe 6

      หมายเหตุ

      ขั้วต่อที่แสดงในภาพประกอบต่อไปนี้ใช้สำหรับอ้างอิงเท่านั้น ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อการ์ดตัวยกช่องเสียบ 21 เข้ากับขั้วต่อที่สอดคล้องกับการกำหนดค่าที่เลือก

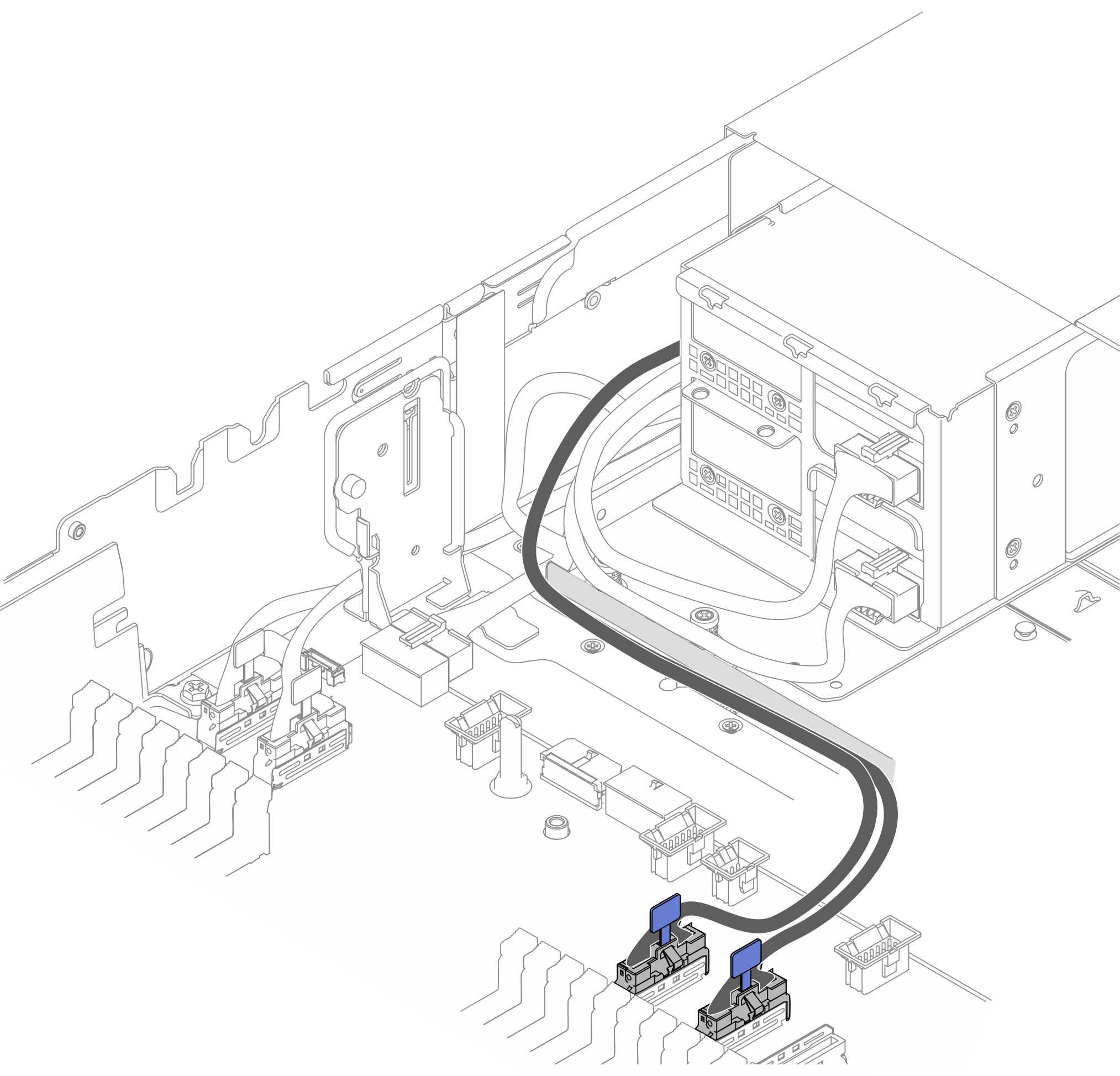

      รูปที่ 5. การเดินสายสัญญาณการ์ดตัวยกช่องเสียบ 21


   5. เชื่อมต่อสายไฟของการ์ดตัวยกช่องเสียบ 21 เข้ากับขั้วต่อไฟฟ้า 3 บนแผงระบบ จากนั้น กดสายไปทางผนังตัวเครื่องตามที่แสดงในภาพประกอบ

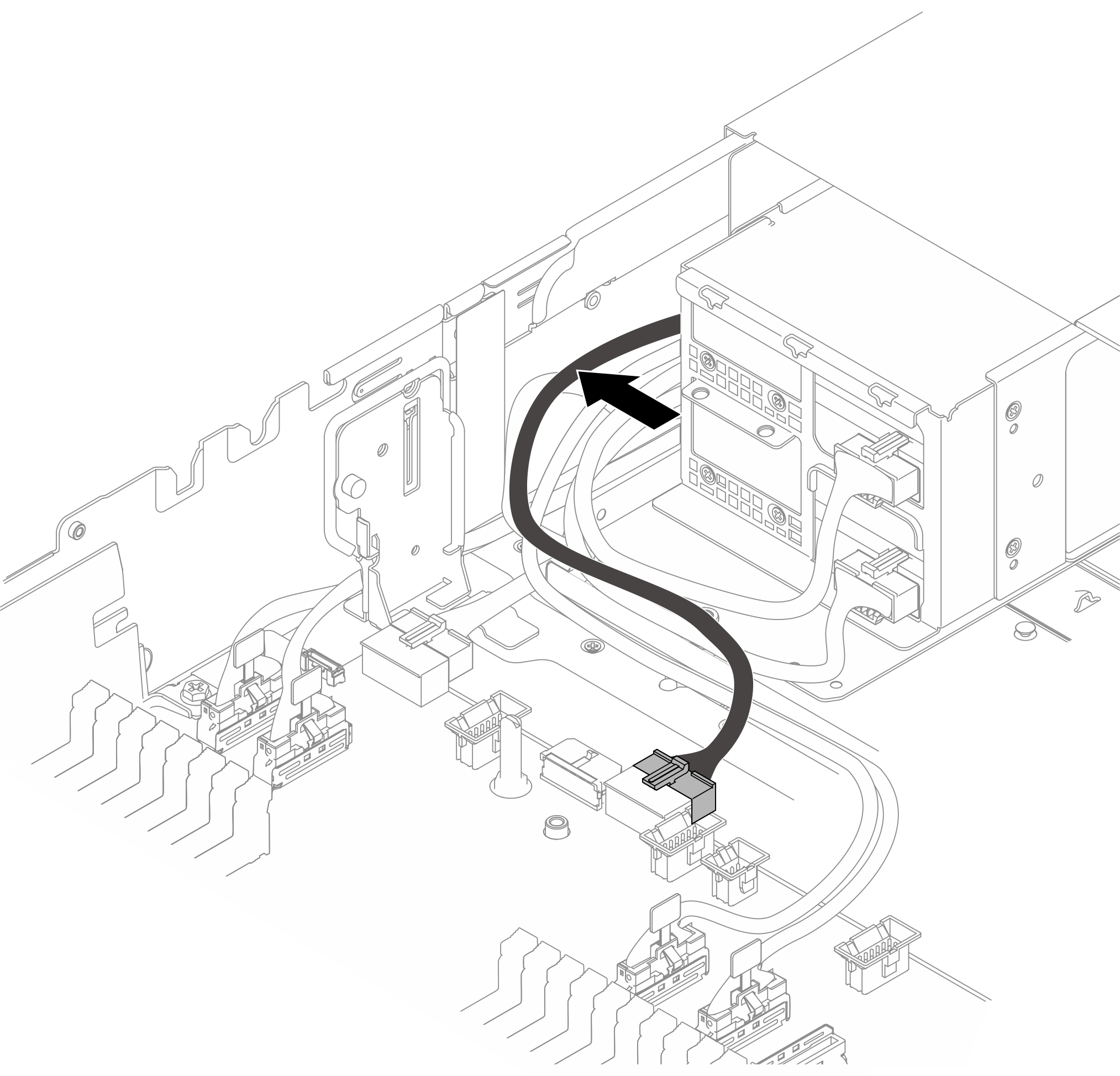

      รูปที่ 6. การเดินสายไฟการ์ดตัวยกช่องเสียบ 21
