앞면 고와트 GPU 라이저 어셈블리 설치

이 섹션의 지침에 따라 앞면 고와트 GPU 라이저 어셈블리를 설치하십시오.

이 작업 정보

S011
sharp edge
경고
날카로운 테두리, 모서리 또는 이음새 부근입니다.
주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

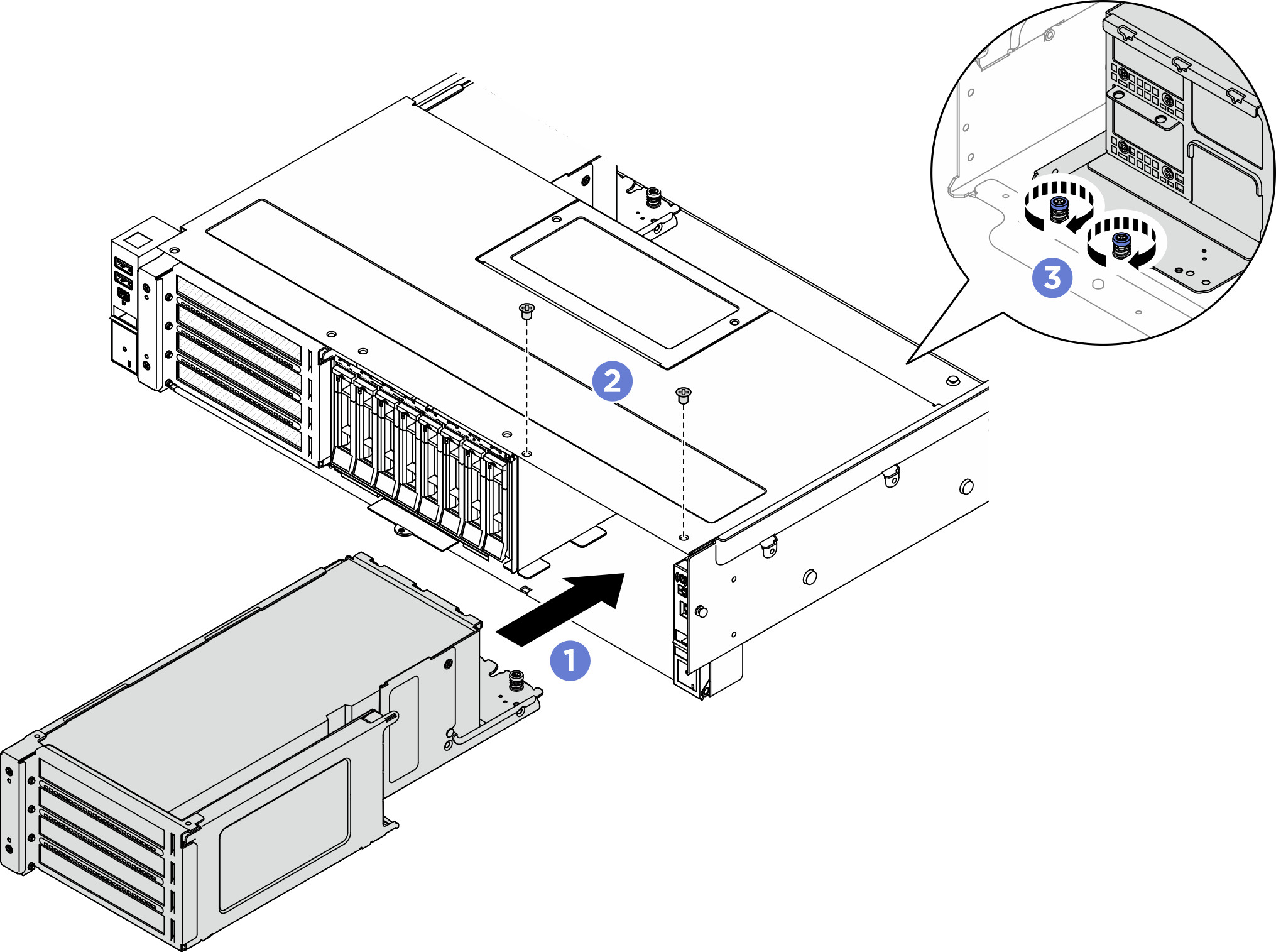

  1. 섀시에 라이저 어셈블리를 설치하십시오.
    그림 1. 앞면 고와트 GPU 라이저 어셈블리 설치

    1. 라이저 어셈블리가 제자리에 장착될 때까지 라이저 어셈블리를 섀시에 조심스럽게 밀어 넣으십시오.
    2. 나사 2개를 조여 라이저 어셈블리를 고정합니다.
    3. 라이저 어셈블리 뒷면에 있는 나비 나사 2개를 조이십시오.
  2. PCIe 라이저 어셈블리 7의 경우 시스템 보드 어셈블리에 케이블을 연결하십시오. 다음 절차를 완료하여 케이블을 배선했는지 확인하십시오.
    SR650a V4은(는) PCIe 라이저 어셈블리 7의 슬롯 21 및 슬롯 23에 설치된 최대 2개의 고와트 GPU(최대 600W)를 지원합니다. 고와트 GPU가 있는 구성에서 PCIe 라이저 어셈블리 6은 라이저 카드 없이 제공됩니다.

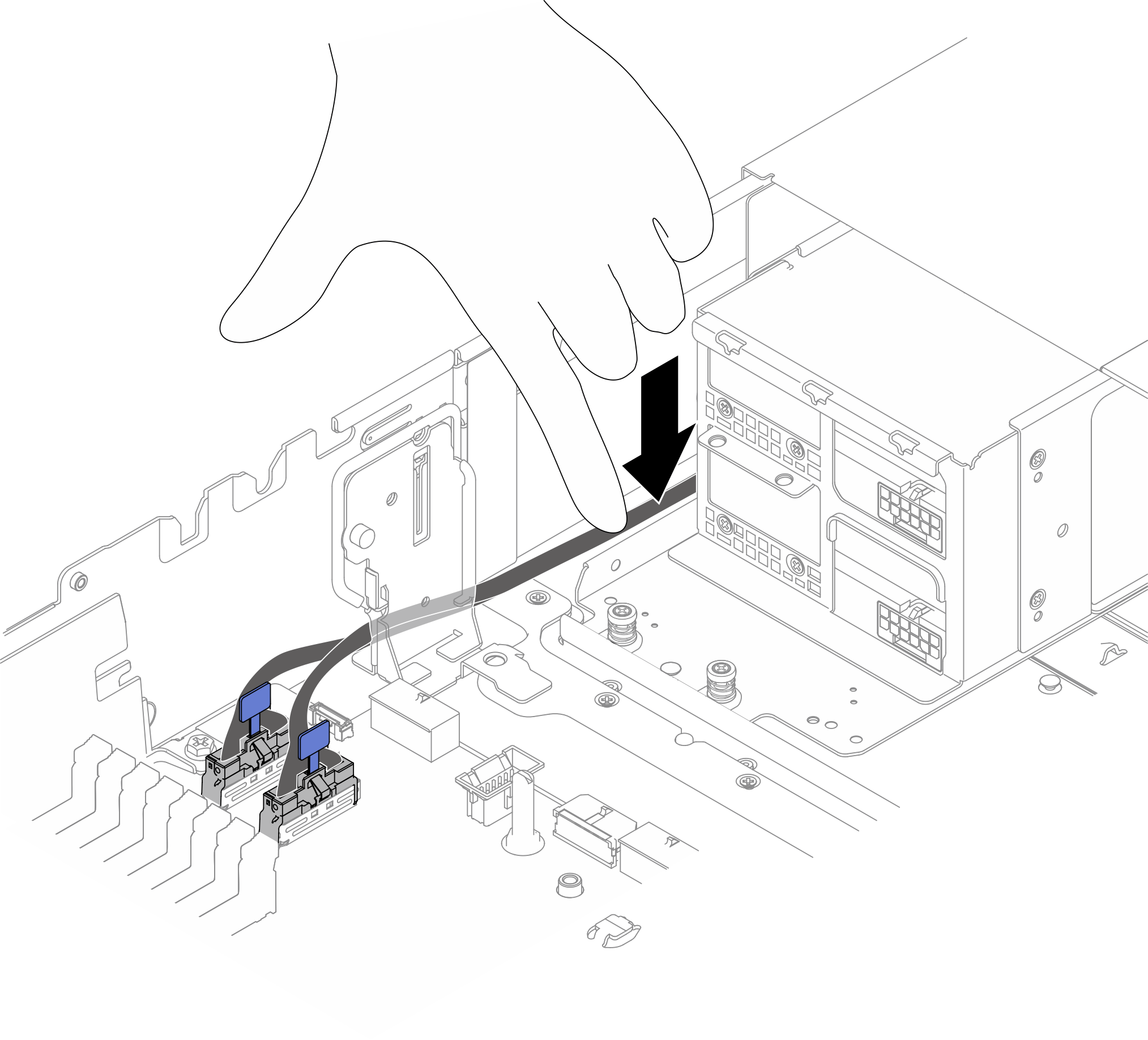

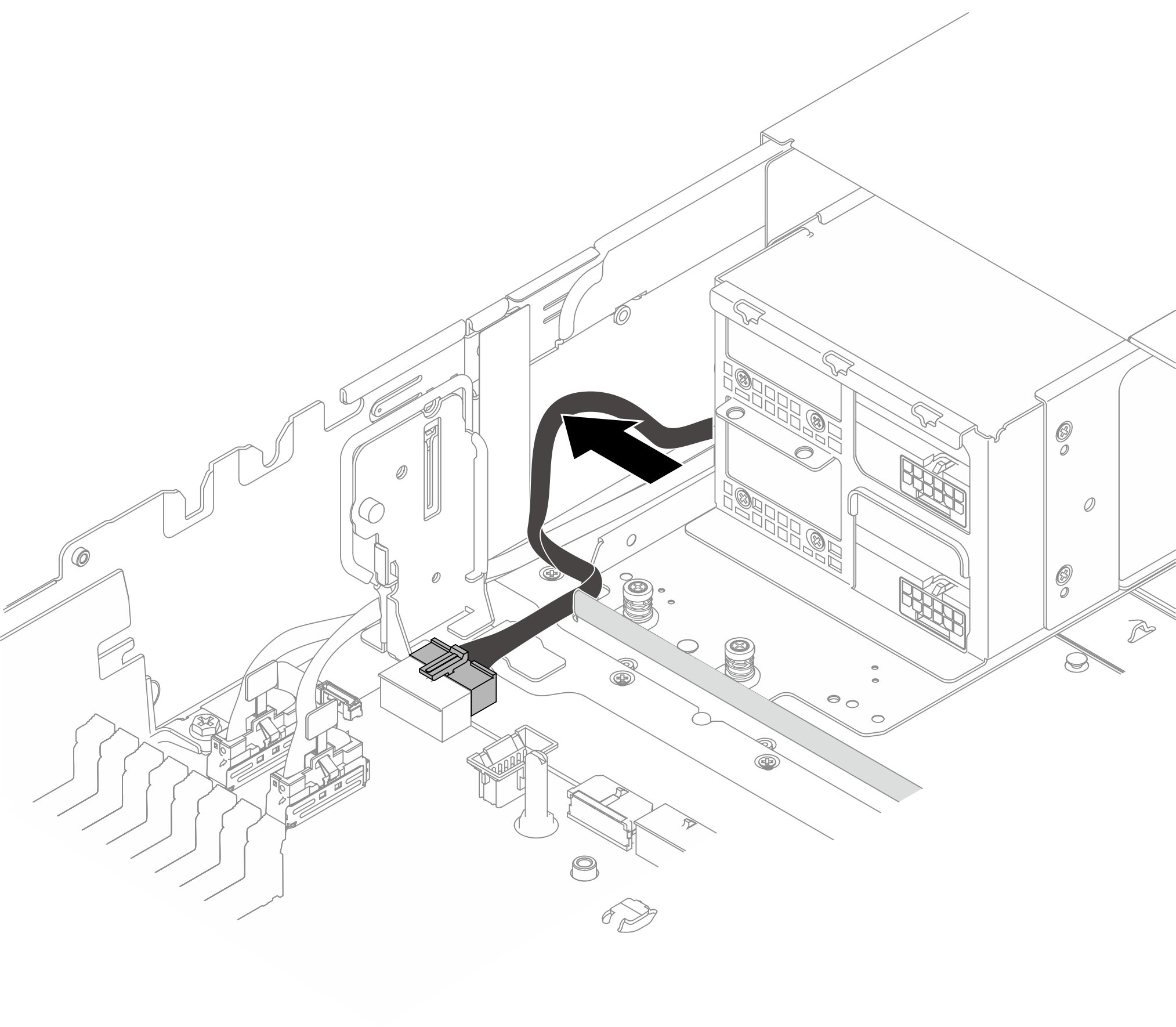

    1. 슬롯 23 라이저 카드(라이저 케이지의 하단 라이저 카드)의 신호 케이블을 시스템 보드의 PCIe 커넥터 1 및 PCIe 커넥터 2에 연결합니다. 그런 다음 그림에 표시된 것처럼 브래킷과 섀시 벽 사이에 케이블을 배선하십시오. 케이블을 섀시 아래쪽으로 누르십시오.
      필요한 경우 케이블을 구부려 브래킷과 섀시 벽 사이의 공간에 완전히 고정되도록 하십시오.
      그림 2. 슬롯 23 라이저 카드 신호 케이블 배선

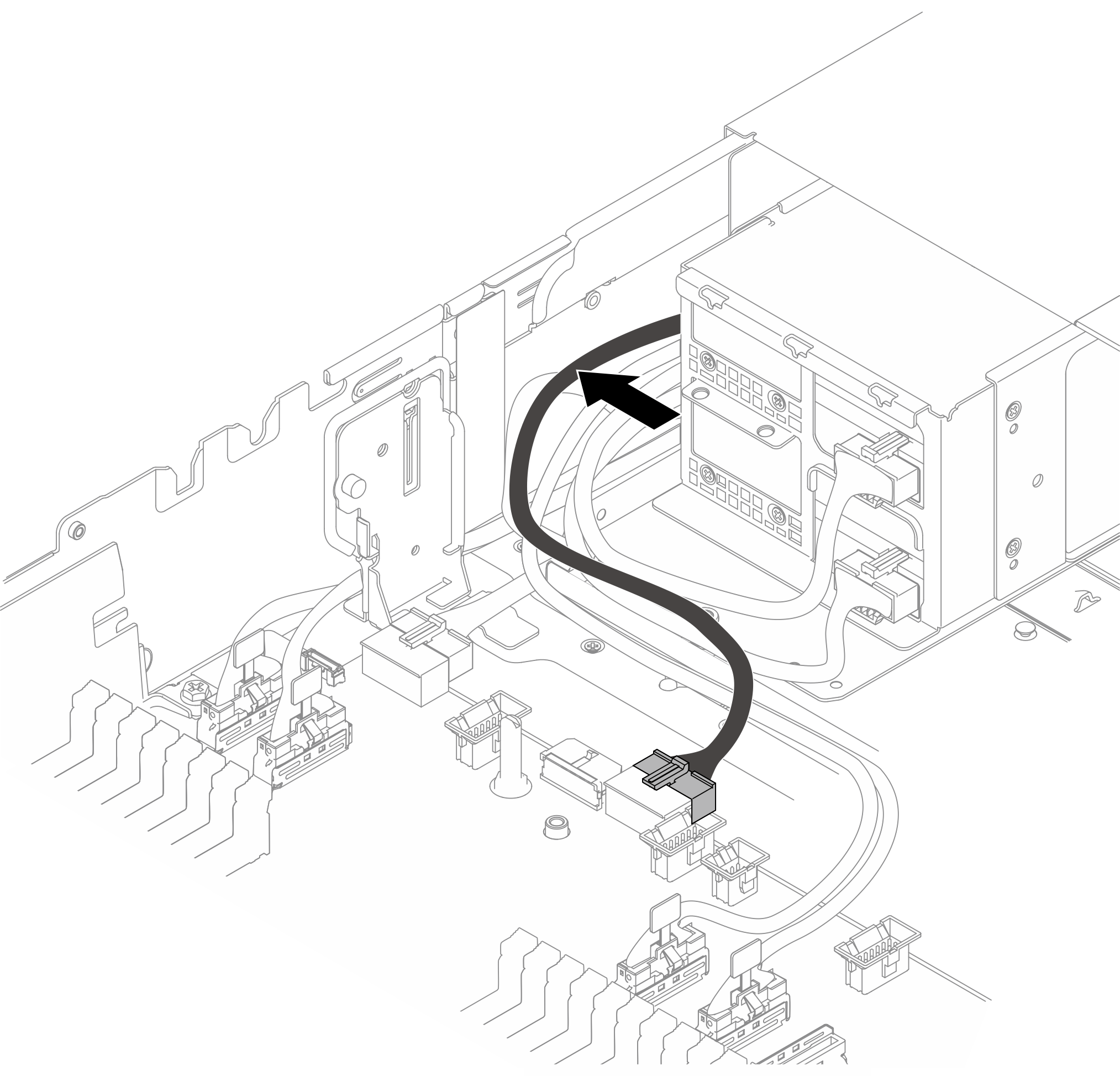

    2. 슬롯 23 라이저 카드의 전원 케이블을 시스템 보드의 전원 커넥터 4에 연결하십시오. 그림에 표시된 대로 케이블을 배선하고, 케이블을 섀시 벽 쪽으로 누르십시오.
      그림 3. 슬롯 23 라이저 카드 전원 케이블 배선

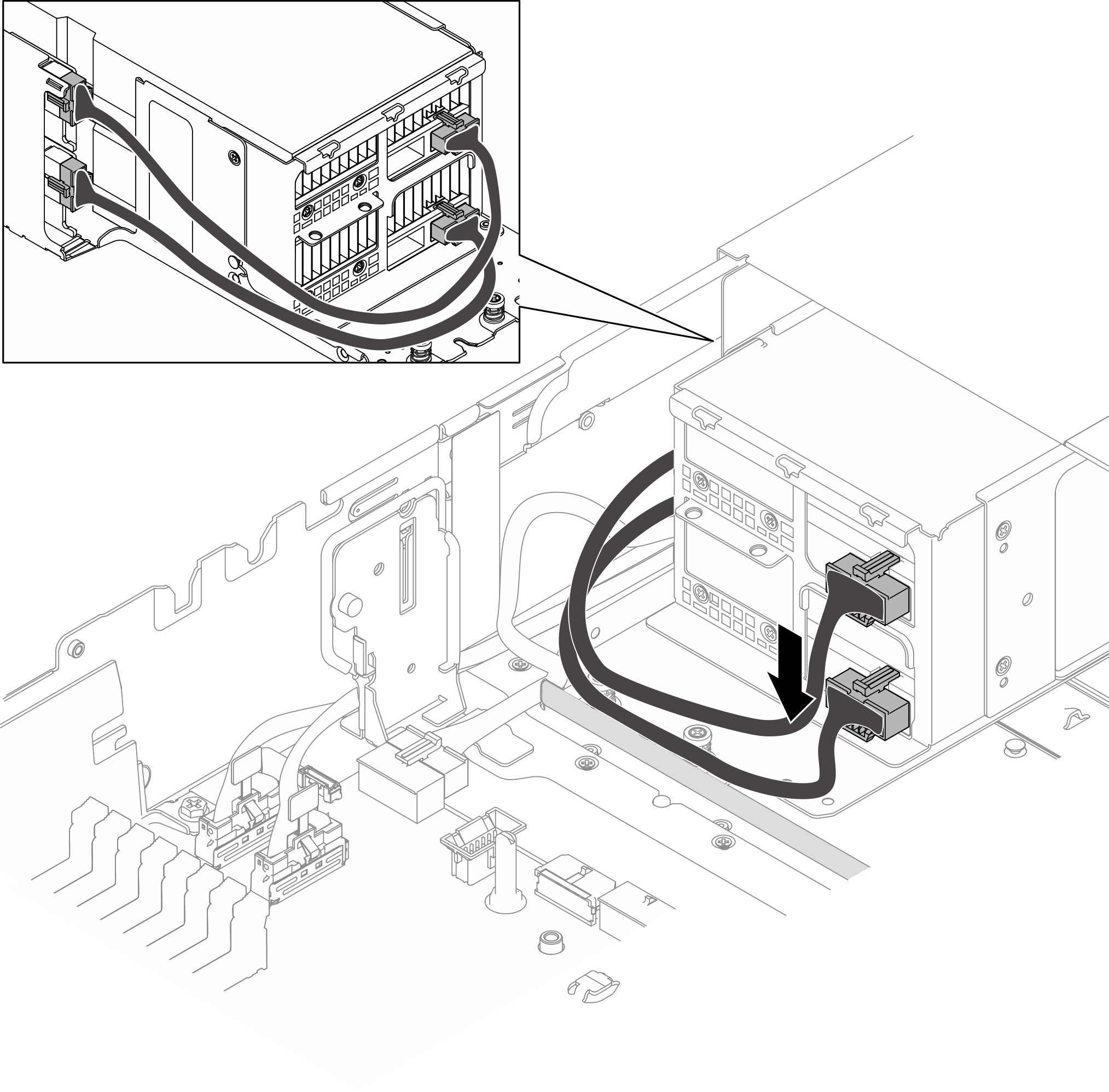

    3. 상단 GPU 어댑터에서 나오는 전원 케이블을 아래쪽으로 구부리십시오. 그런 다음 그림에 표시된 대로 섀시 하단의 벽을 따라 2개의 GPU 전원 케이블을 배선합니다.
      벽을 따라 GPU 전원 케이블을 배선할 때 케이블이 서로 덮이지 않도록 하십시오.
      그림 4. GPU 전원 케이블 배선

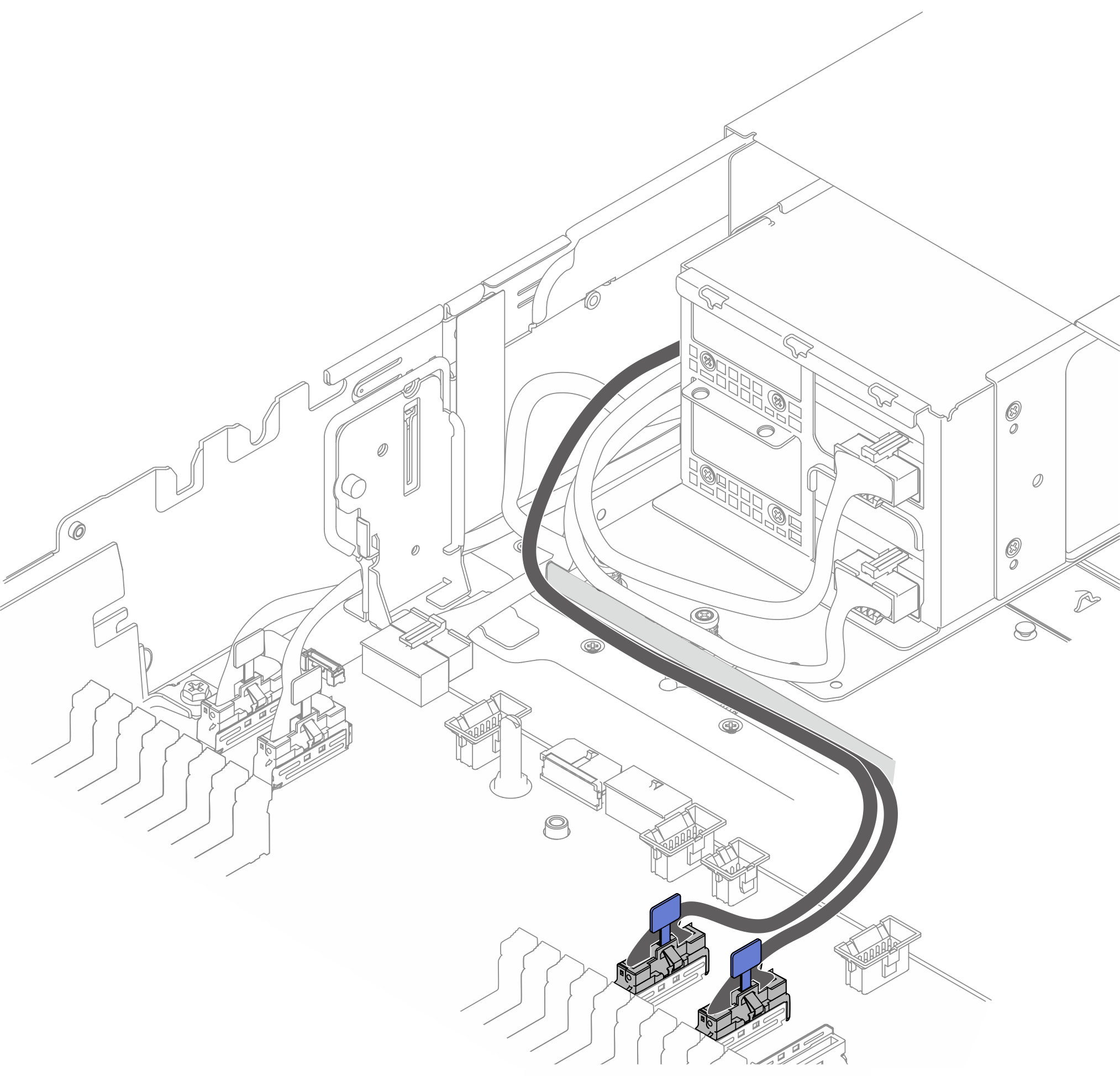

    4. 슬롯 21 라이저 카드(라이저 케이지의 상단 라이저 카드)의 신호 케이블을 시스템 보드의 PCIe 커넥터 3 및 PCIe 커넥터 4에 연결합니다. 그런 다음 그림에 표시된 대로 섀시 하단의 벽을 따라 케이블을 배선합니다.
      그림 5. 슬롯 21 라이저 카드 신호 케이블 배선

    5. 슬롯 21 라이저 카드의 전원 케이블을 시스템 보드의 전원 커넥터 3에 연결하십시오. 그런 다음 그림에 표시된 대로 케이블을 섀시 벽 쪽으로 누르십시오.
      그림 6. 슬롯 21 라이저 카드 전원 케이블 배선

완료한 후

  1. 앞면 고와트 GPU 통풍관을 설치합니다. 앞면 고와트 GPU 통풍관 설치의 내용을 참조하십시오.

  2. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오
