Снятие блока платы-адаптера Riser переднего графического процессора высокой мощности

В этом разделе приведены инструкции по снятию блока платы-адаптера Riser переднего графического процессора высокой мощности.

Об этой задаче

S011
sharp edge
ОСТОРОЖНО
В непосредственной близости находятся острые края, углы или места соединения.
Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Извлеките отсек вентиляторов компьютера. См. раздел Снятие отсека вентиляторов компьютера.
    4. Снимите воздуховод переднего графического процессора высокой мощности. См. раздел Снятие воздуховода переднего графического процессора высокой мощности.
    5. Если применимо, снимите T-образный PHM 1U повышенной мощности, чтобы получить доступ к кабелям блока платы-адаптера Riser. См. раздел Снятие процессора и радиатора.
    6. Запишите, где кабели от блока платы-адаптера Riser подключены к блоку материнской платы. Затем отключите кабели от блока материнской платы.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  2. Снимите блок платы-адаптера Riser.

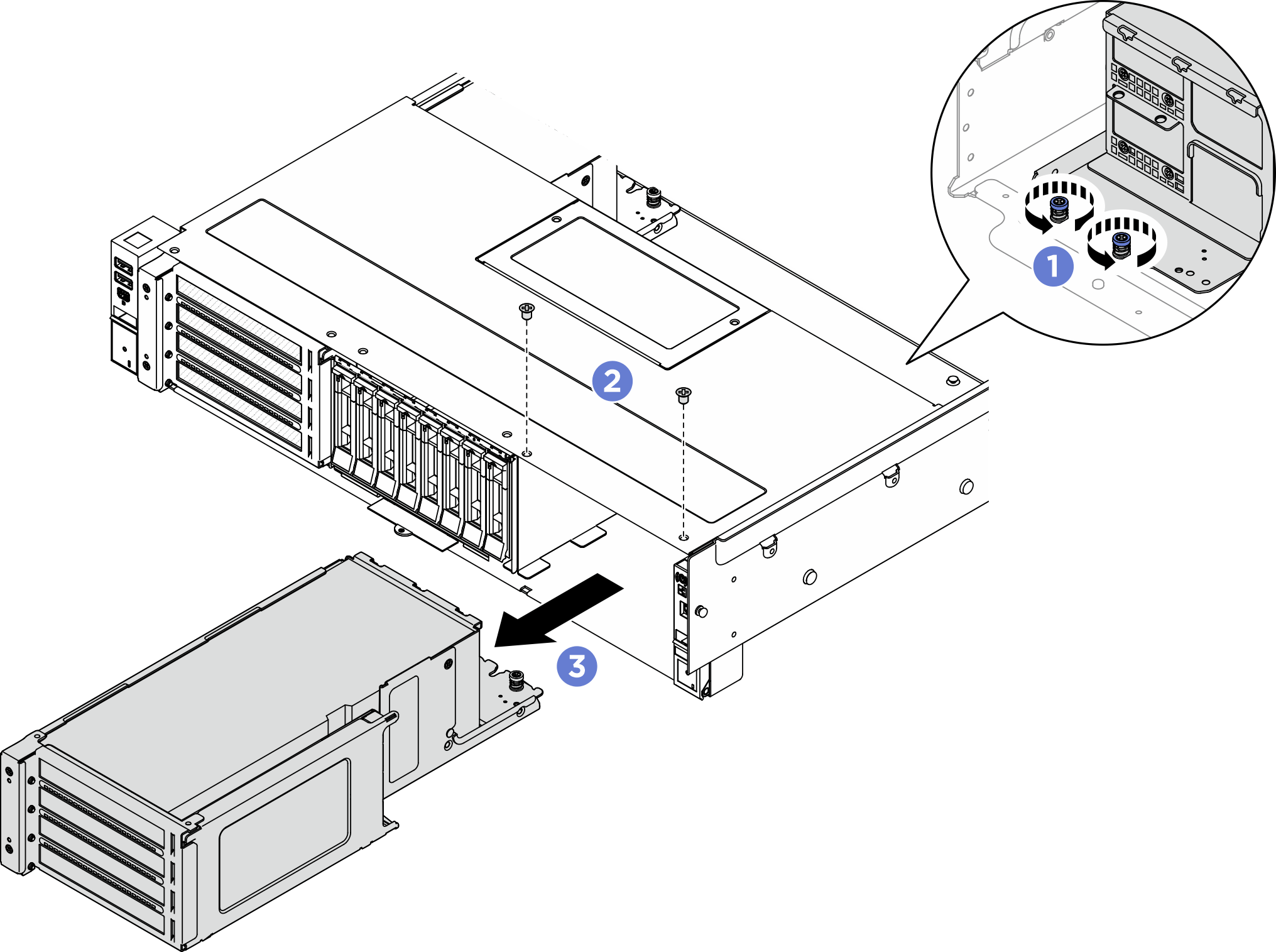

    Рис. 1. Снятие блока платы-адаптера Riser переднего графического процессора высокой мощности

    1. Ослабьте два барашковых винта на задней части блока платы-адаптера Riser.
    2. Ослабьте два винта, фиксирующих блок платы-адаптера Riser.
    3. Осторожно извлеките блок платы-адаптера Riser из рамы.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
