安裝前方高功率 GPU 空氣導管

請依照本節中的指示,安裝前方高功率 GPU 空氣導管。

關於此作業

S033
240VA shock hazard
注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能,導致金屬液化、燃燒或兩者同時發生。

S017
moving parts
注意
附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。
小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 移除空氣導管後操作伺服器,可能會損壞伺服器元件。為確保適當散熱與氣流,請於啟動伺服器前重新安裝空氣導管。

程序

  1. 請確保擴充卡組件的纜線已正確佈線。請參閱安裝前方高功率 GPU 擴充卡組件
  2. 對齊前方高功率 GPU 空氣導管與擴充卡組件上的卡槽,然後將空氣導管向下放置,直到確實就定位。

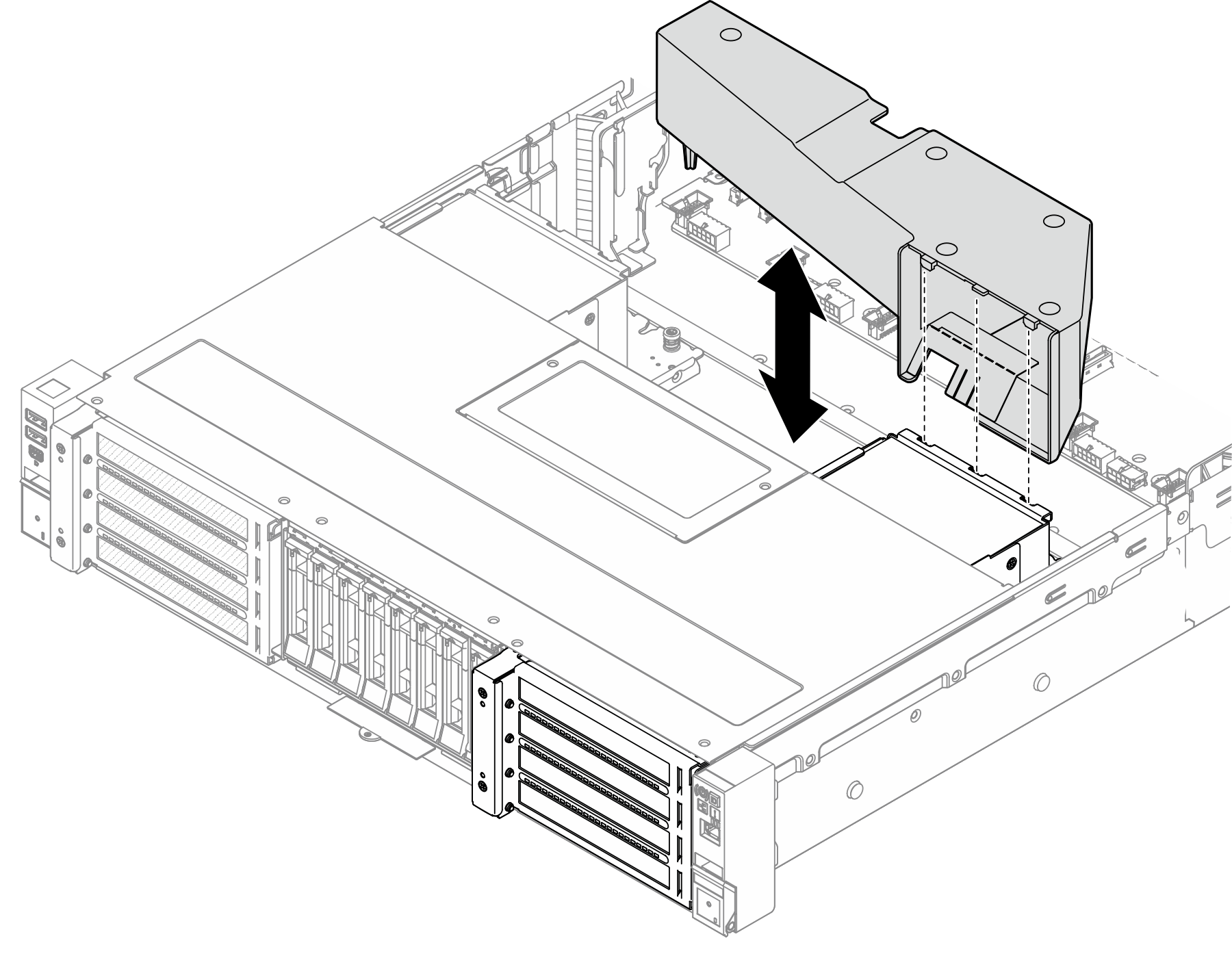

    圖 1. 前方高功率 GPU 空氣導管安裝作業

在您完成之後

  1. 重新安裝風扇機盒與風扇模組。請參閱安裝系統風扇機盒

  2. 完成零件更換請參閱完成零件更換
