Extracción del conducto de aire de la GPU frontal de alta potencia

Siga las instrucciones que aparecen en esta sección para quitar el conducto de aire de la GPU frontal de alta potencia.

Acerca de esta tarea

S033
240VA shock hazard
PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

S017
moving parts
PRECAUCIÓN
Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Si utiliza el servidor sin el conducto de aire, podrían producirse daños en los componentes del servidor. Para permitir una refrigeración y un flujo de aire adecuados, vuelva a instalar el conducto de aire antes de encender el servidor.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor del bastidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el compartimiento del ventilador del sistema. Consulte Extracción del compartimiento del ventilador del sistema.

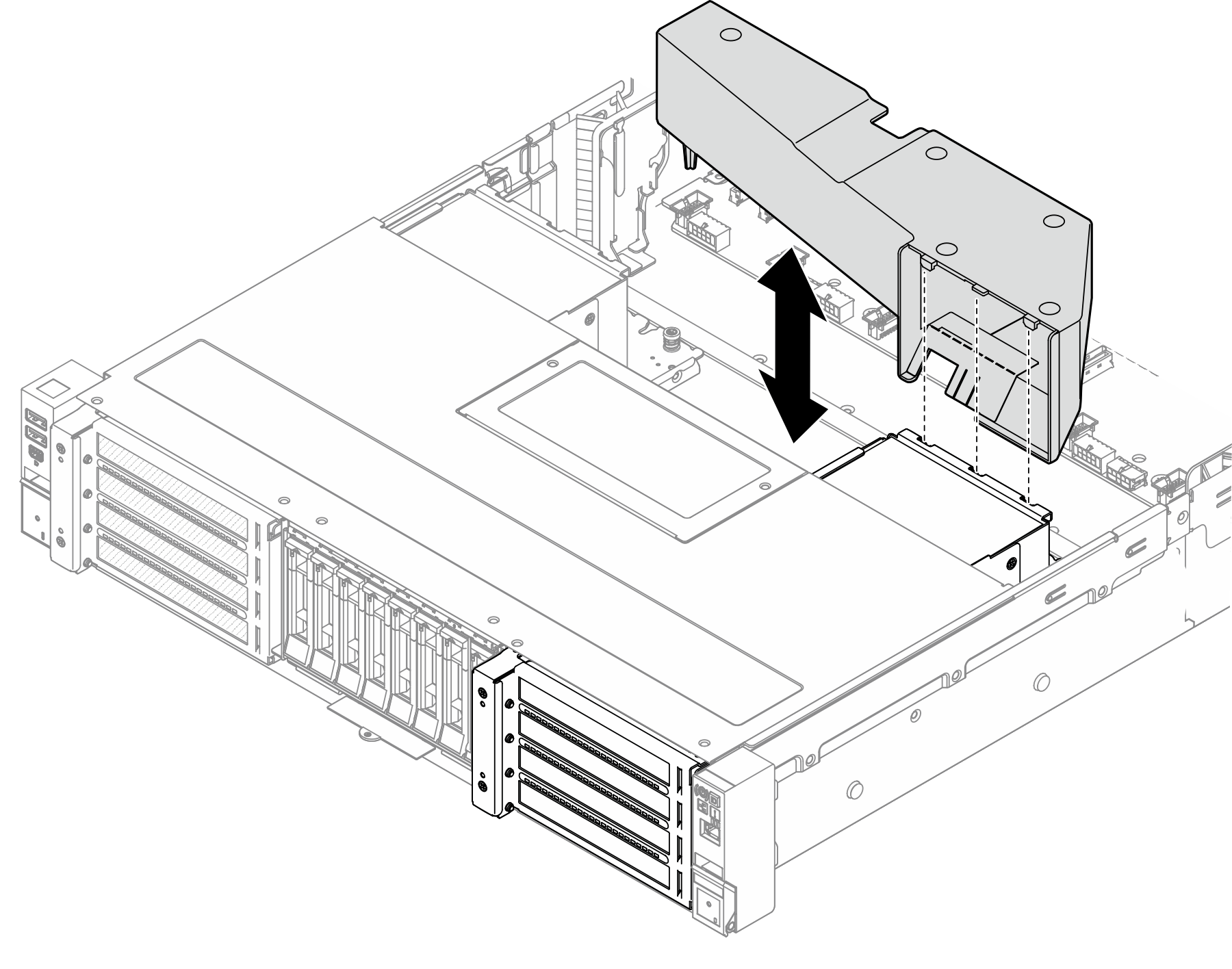

  2. Sujete el conducto de aire de la GPU frontal de alta potencia por los bordes y levántelo para quitarlo del conjunto de expansión.
    Figura 1. Extracción del conducto de aire de la GPU frontal de alta potencia

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
