Luftkanal für vordere GPUs mit hoher Wattzahl entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Luftkanal für eine vordere GPU mit hoher Wattzahl zu entfernen.

Zu dieser Aufgabe

S033
240VA shock hazard
VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

S017
moving parts
VORSICHT
Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

  • Wenn der Server mit deinstalliertem Luftkanal betrieben wird, können die Komponenten des Servers beschädigt werden. Um eine ausreichende Kühlung und Luftzirkulation zu gewährleisten, müssen Sie den Luftkanal vor dem Einschalten des Servers wieder einsetzen.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
    2. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
    3. Entfernen Sie den Systemlüfterrahmen. Siehe Systemlüfterrahmen entfernen.
  2. Drücken Sie den Luftkanal für vordere GPUs mit hoher Wattzahl an den Kanten zusammen und heben Sie ihn an, um ihn von der Adapterkartenbaugruppe zu entfernen.

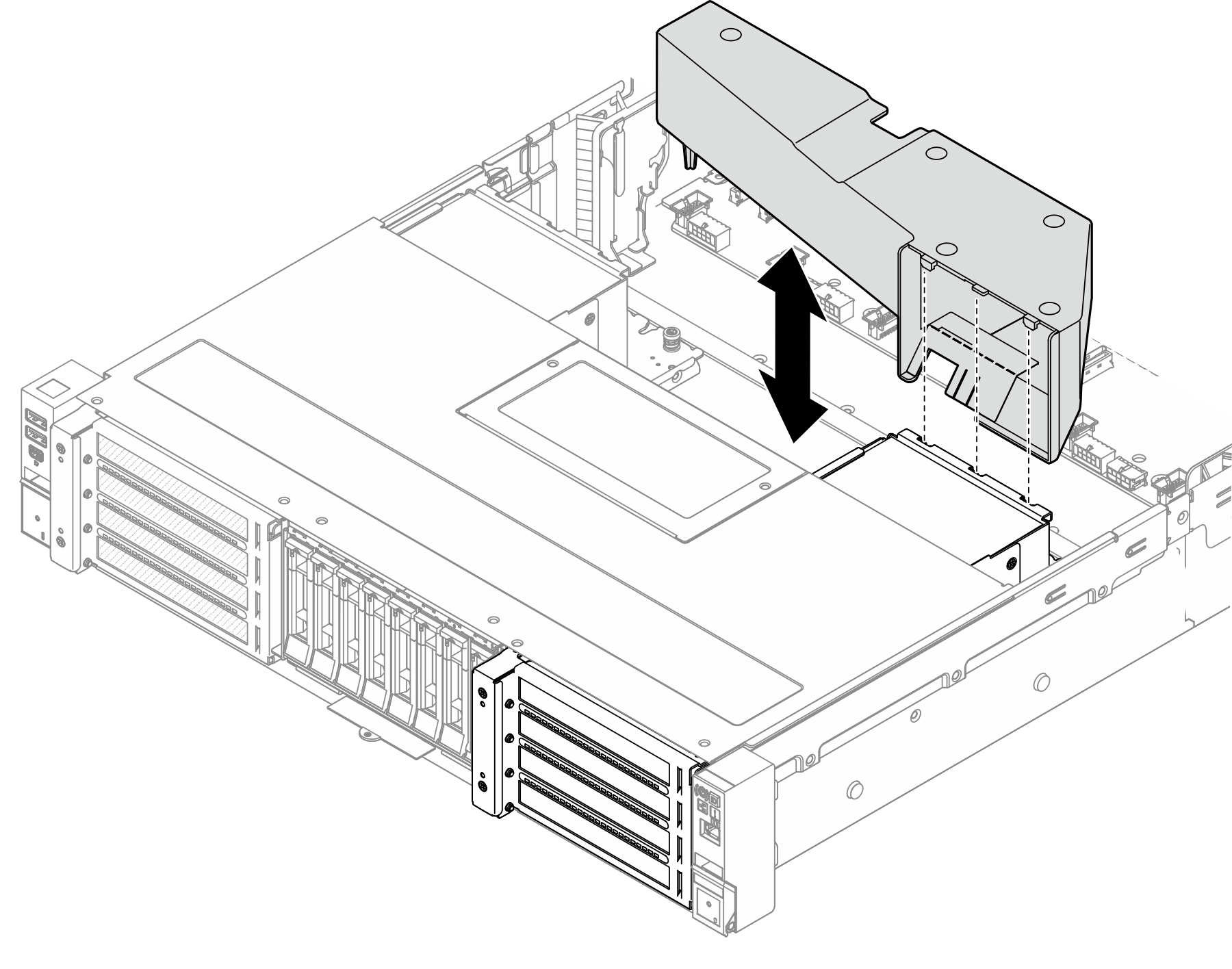

    Abbildung 1. Entfernung des Luftkanals für vordere GPUs mit hoher Wattzahl

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
