Rimozione di un adattatore CFF interno

Seguire le istruzioni riportate in questa sezione per rimuovere un adattatore RAID CFF interno, un adattatore HBA CFF interno o un adattatore di espansione RAID CFF interno.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Prima di rimuovere o apportare modifiche alle unità, ai controller delle unità (compresi i controller integrati sull'assieme della scheda di sistema), ai backplane delle unità o ai cavi delle unità, effettuare un backup di tutti i dati importanti memorizzati sulle unità.

  • Prima di rimuovere un qualsiasi componente di un array RAID (ad esempio, unità, scheda RAID), effettuare un backup di tutte le informazioni sulla configurazione RAID.

Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere l'alloggiamento della ventola. Vedere Rimozione dell'alloggiamento della ventola del sistema.
    4. Se necessario, rimuovere la piastra di copertura per facilitare l'operazione.
      1. Allentare le due viti che fissano la piastra di copertura.
      2. Far scorrere la piastra di copertura per rimuoverla dallo chassis.
      Figura 1. Rimozione della piastra di copertura

    5. Annotare i collegamenti dei cavi dell'adattatore o non utilizzati sull'adattatore, quindi scollegare tutti i cavi.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  2. Sollevare il punto di contatto, far scorrere leggermente l'adattatore come mostrato ed estrarlo con cautela dallo chassis.

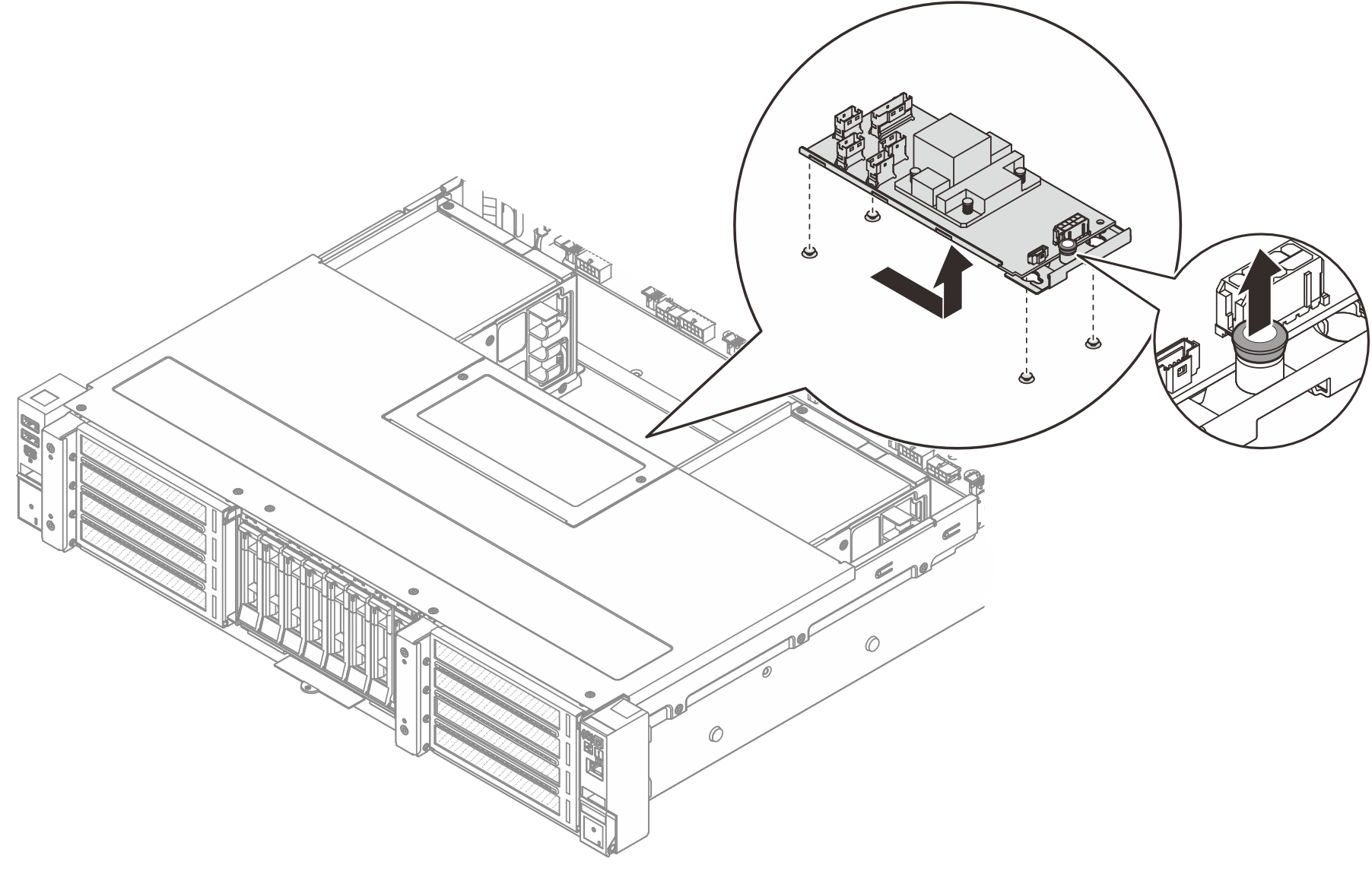

    Figura 2. Rimozione dell'adattatore CFF interno
    Internal CFF adapter removal

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
