Retrait d'un adaptateur CFF interne

Suivez les instructions de cette section pour retirer un adaptateur RAID CFF interne, un adaptateur HBA CFF interne ou un adaptateur d’extension RAID CFF interne.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Retirez le boîtier de ventilation. Voir Retrait du boîtier de ventilateur système.
    4. Si nécessaire, retirez la plaque de recouvrement pour faciliter l’opération.
      1. Desserrez les deux vis de fixation de la plaque de couvercle.
      2. Faites glisser la plaque de couvercle pour la retirer du châssis.

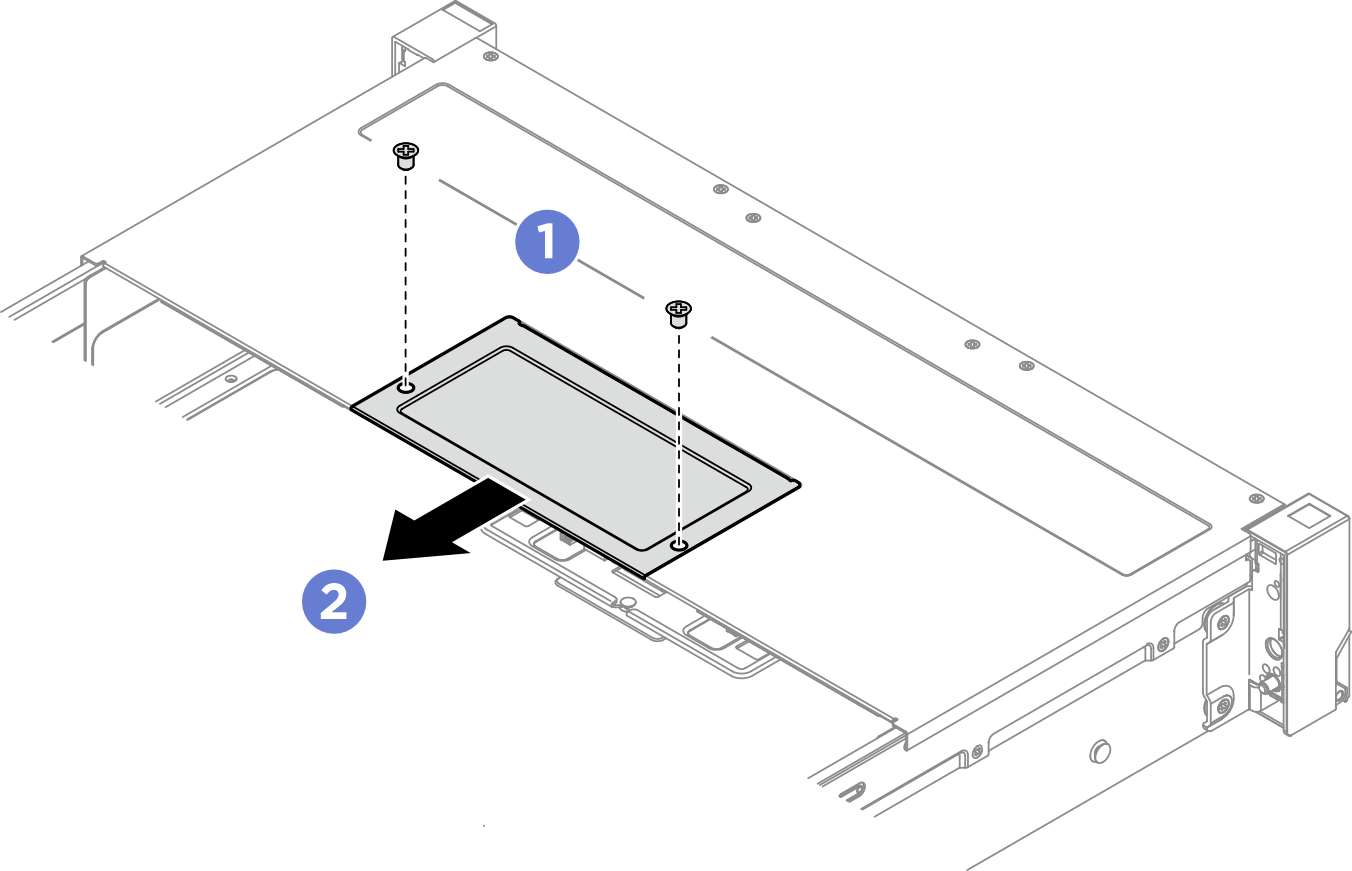

      Figure 1. Retrait de la plaque de recouvrement

    5. Mémorisez les connexions des câbles de l’adaptateur ou de ceux qui se croisent au-dessus de celui-ci ; débranchez ensuite tous les câbles.
      Avertissement
      Pour éviter d'endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
  2. Soulevez le point de contact, faites légèrement glisser l’adaptateur comme indiqué, puis retirez-le délicatement du châssis.

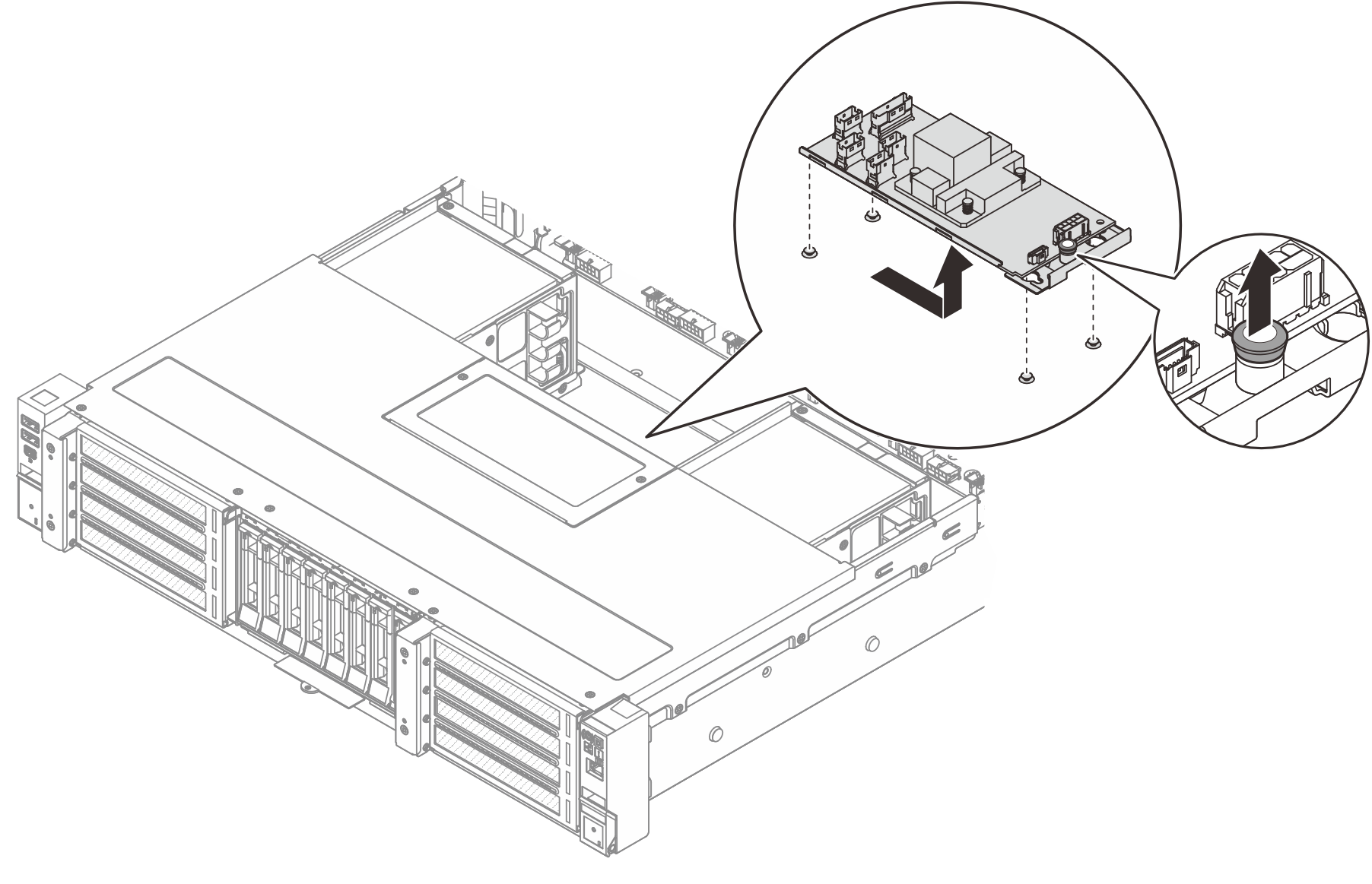

    Figure 2. Retrait de l’adaptateur CFF interne
    Internal CFF adapter removal

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
