卸下內部 CFF 配接卡

請依照本節中的指示,卸下內部 CFF RAID 配接卡、內部 CFF HBA 配接卡或內部 CFF RAID 擴充器配接卡。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

  • 對硬碟、硬碟控制器(包括整合在主機板組件上的控制器)、硬碟背板或硬碟纜線進行變更或將其卸下之前,請先備份硬碟中儲存的所有重要資料。

  • 在您卸下 RAID 陣列的任何元件(硬碟、RAID 卡等)之前,請先備份所有的 RAID 配置資訊。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱從機架卸下伺服器
    2. 卸下上蓋。請參閱卸下上蓋
    3. 卸下風扇機盒。請參閱卸下系統風扇機盒
    4. 如有需要,請卸下蓋板以方便作業。
      1. 鬆開用於固定蓋板的兩顆螺絲。
      2. 滑動蓋板以將其從機箱卸下。

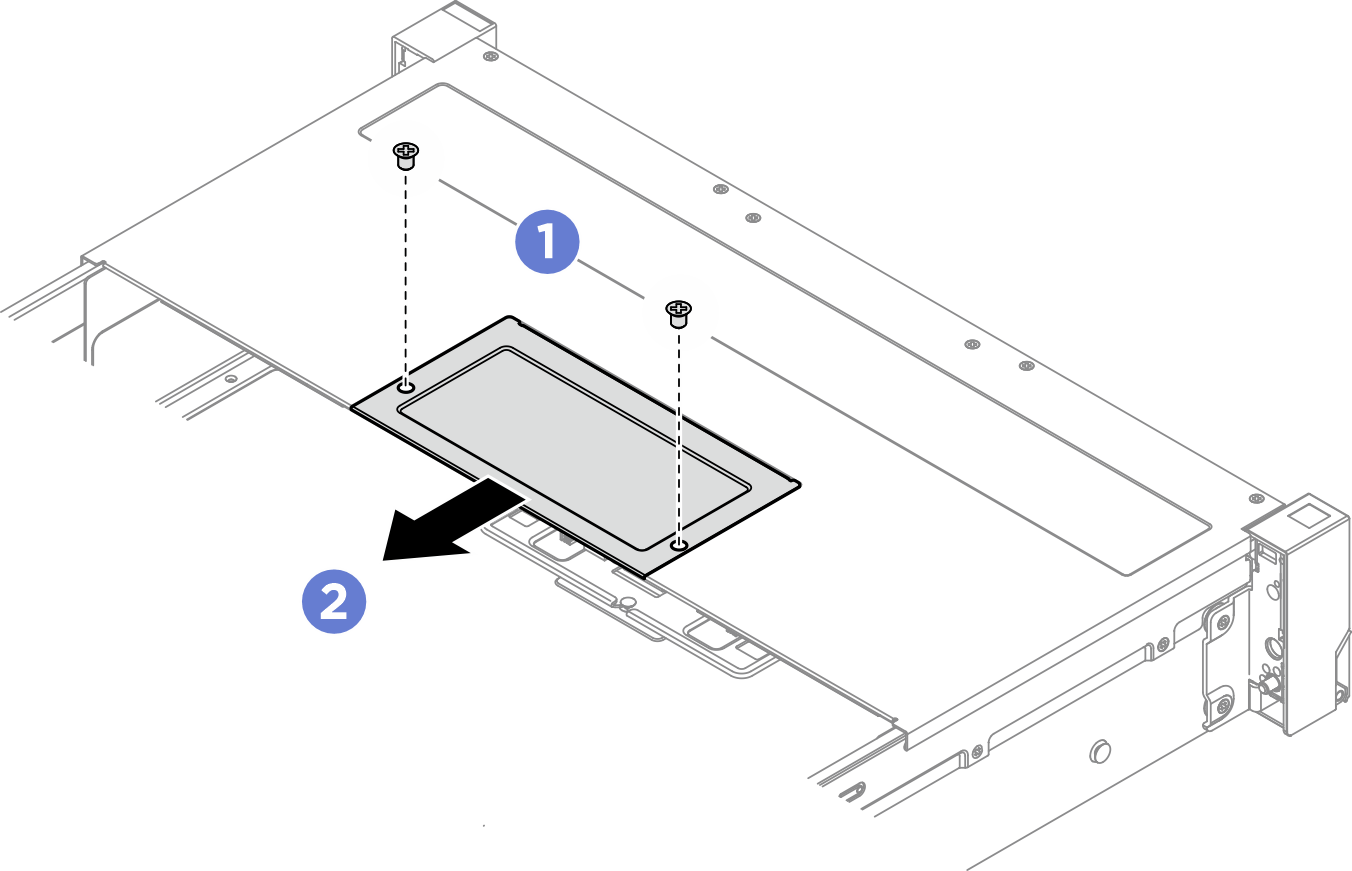

      圖 1. 卸下蓋板

    5. 記錄從配接卡或跨接配接卡之纜線的纜線連接,然後拔除所有纜線。
      小心
      為避免損壞主機板組件,請確保在從主機板組件斷開纜線時,遵循內部纜線佈線中的指示。
  2. 將觸摸點抬高,如圖所示輕輕滑動配接卡,然後小心地將其從機箱中拿出。

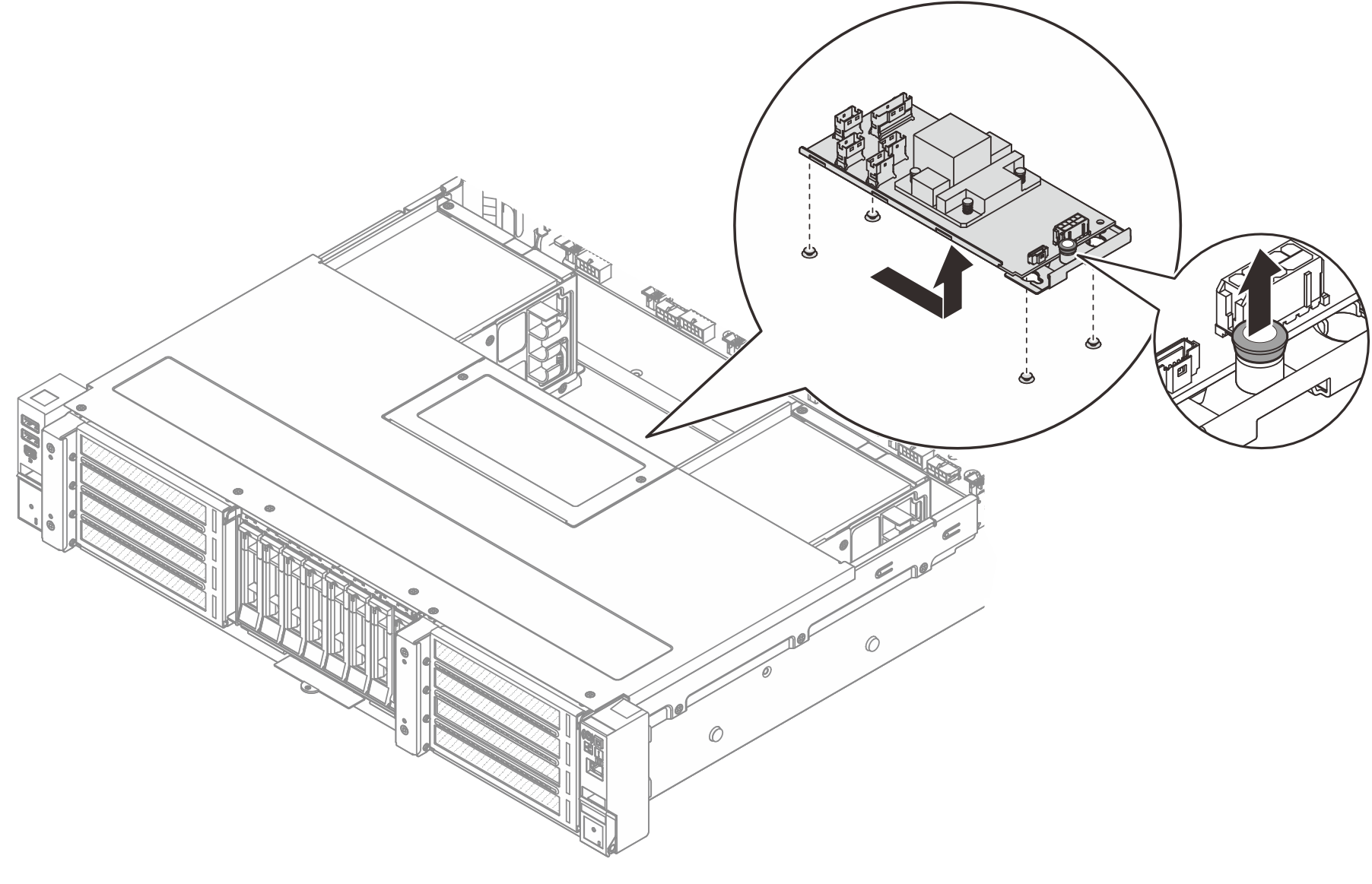

    圖 2. 卸下內部 CFF 配接卡
    Internal CFF adapter removal

在您完成之後

如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
