Internen CFF-Adapter entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um einen internen CFF RAID-Adapter, einen internen CFF-HBA-Adapter oder einen internen CFF RAID-Expander-Adapter zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

  • Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
    2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    3. Entfernen Sie den Lüfterrahmen. Siehe Systemlüfterrahmen entfernen.
    4. Entfernen Sie bei Bedarf die Abdeckplatte, um die Bedienung zu erleichtern.

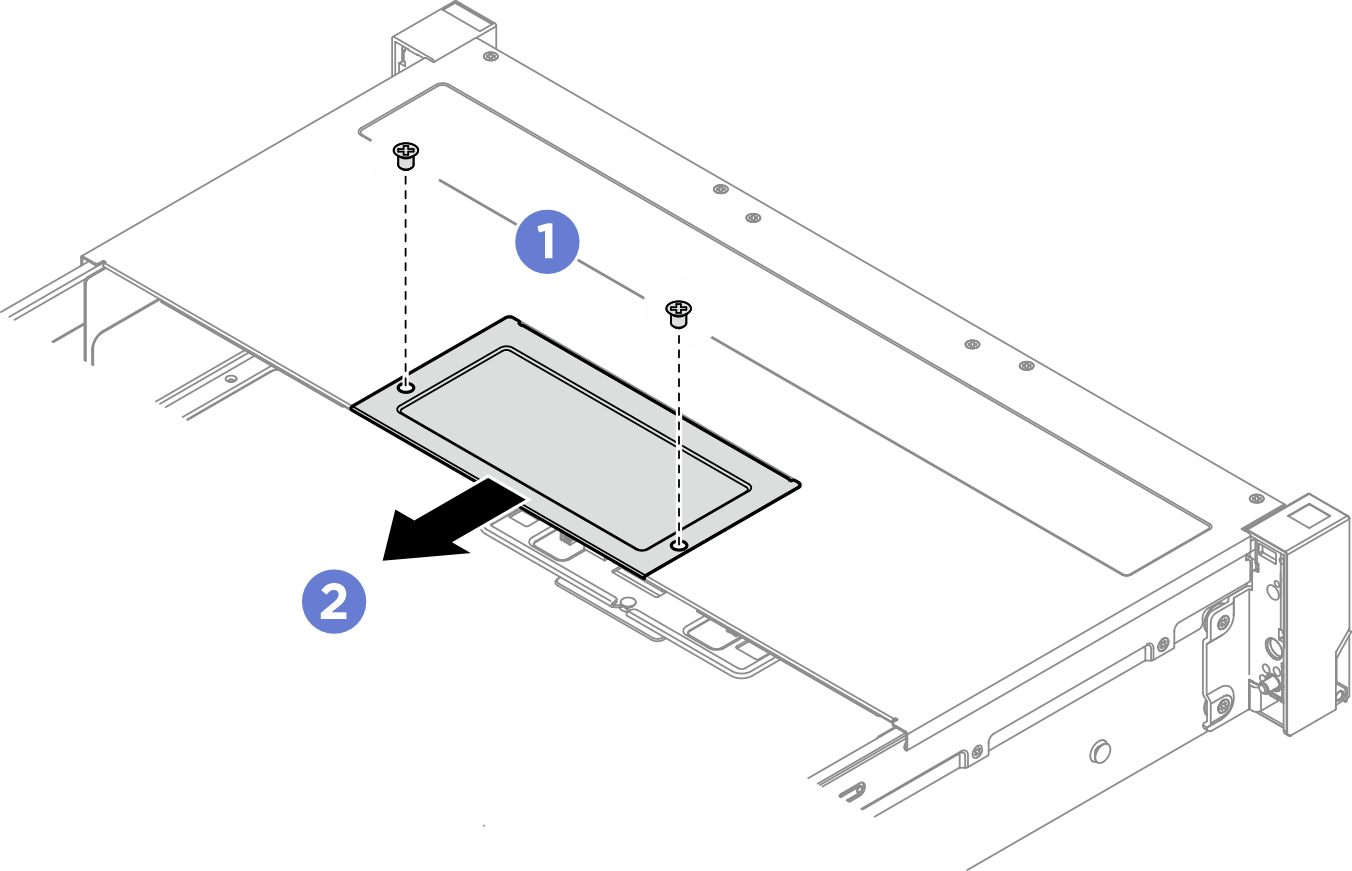

      1. Lösen Sie die beiden Schrauben, mit denen die Abdeckplatte befestigt ist.
      2. Ziehen Sie die Abdeckplatte heraus, um sie aus dem Gehäuse zu entfernen.
      Abbildung 1. Entfernen der Abdeckplatte

    5. Notieren Sie sich die Kabelanschlüsse für Kabel, die vom Adapter ausgehen oder ihn kreuzen, und ziehen Sie dann alle Kabel ab.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.

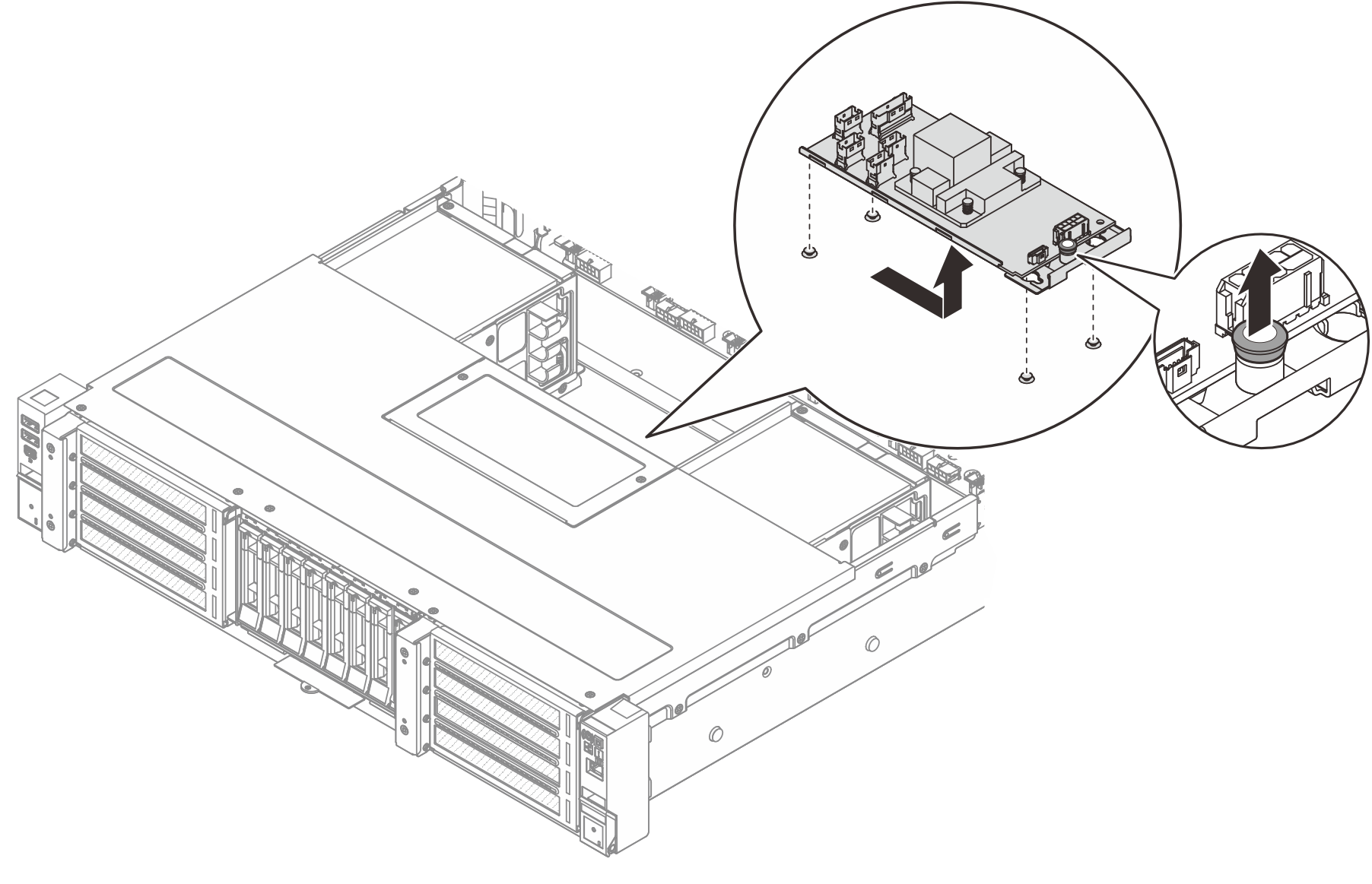

  2. Heben Sie den Berührungspunkt an, schieben Sie den Adapter geringfügig in die dargestellte Richtung und heben Sie ihn vorsichtig aus dem Gehäuse.
    Abbildung 2. Entfernen des internen CFF-Adapters
    Internal CFF adapter removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
