Retrait d'un bloc d'unités M.2 remplaçables à chaud

Suivez les instructions de cette section pour retirer un bloc d'unités M.2 remplaçables à chaud.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Pour garantir le bon refroidissement du système, n’utilisez pas le serveur pendant plus de deux minutes sans unité ou obturateur installé(e) dans chaque baie.

  • Si un ou plusieurs disques SSD NVMe doivent être retirés, il est recommandé de les désactiver au préalable grâce aux système d’exploitation.

  • Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés à la carte mère), fonds de panier ou câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

Procédure

  1. Retirez un bloc d'unités M.2 remplaçables à chaud.
    1. Faites glisser le taquet de déverrouillage pour déverrouiller la poignée.
    2. Faites pivoter la poignée en position ouverte.
    3. Saisissez la poignée et sortez le bloc d'unités de sa baie en le faisant glisser.

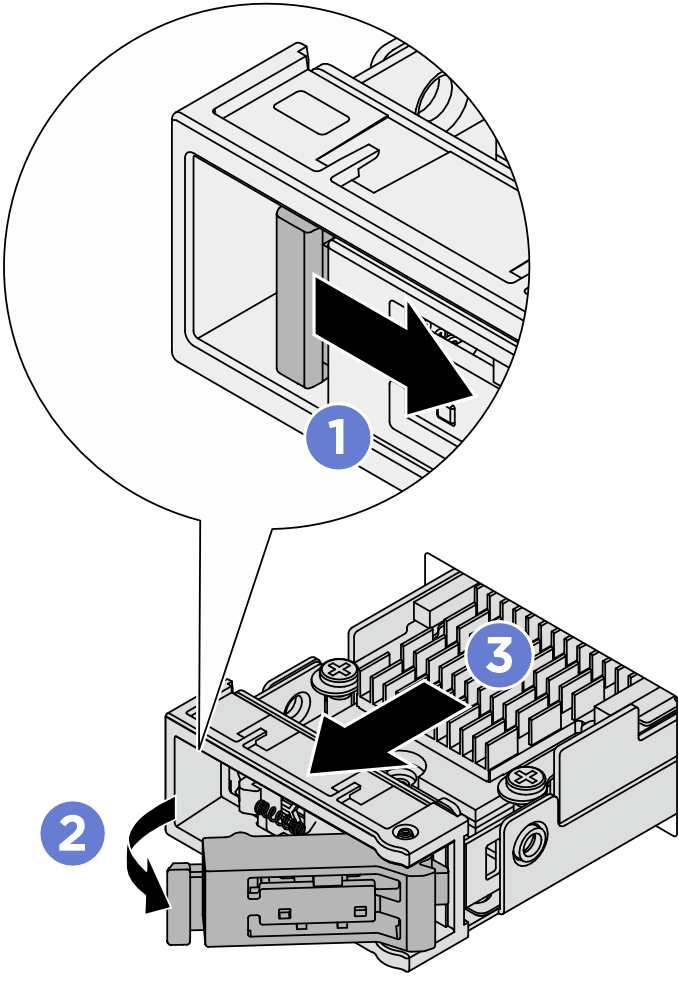

    Figure 1. Retrait d'un bloc d'unités M.2 remplaçables à chaud
    Removing a hot-swap M.2 drive assembly
  2. Installez un plateau d'unité ou un assemblage d'unités de remplacement dès que possible.
    1. Pour installer un assemblage d'unités de remplacement, voir Installation d'un bloc d'unités M.2 remplaçables à chaud.
    2. Si aucun assemblage d'unités de remplacement ne doit être installé, installez un plateau d'unité dans la baie d'unité vide pour assurer le refroidissement adéquat du système. Pour séparer le plateau d'unité du bloc d'unités M.2 remplaçables à chaud, voir Démontage d'un bloc d'unités M.2.

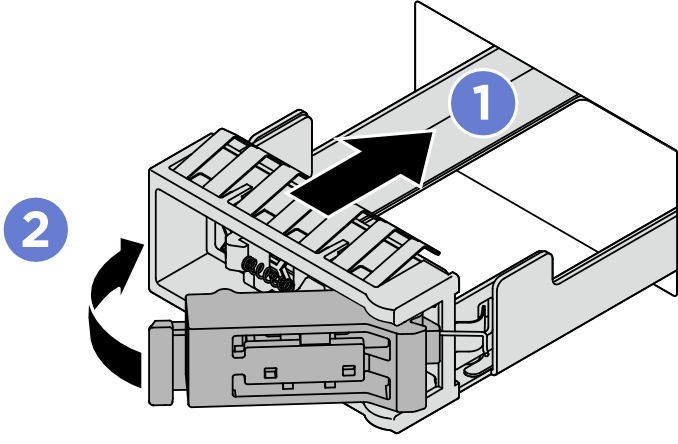

      Figure 2. Installation d'un plateau d'unité M.2
      Installing an M.2 drive tray
      • Vérifiez que la poignée est en position ouverte. Ensuite, alignez le plateau sur les glissières de guidage de la baie et poussez doucement le plateau dans la baie jusqu’à ce qu’il s’arrête.
      • Faites pivoter la poignée en position complètement fermée, jusqu'à ce que le taquet de la poignée s'enclenche.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
