Suivez les instructions de cette section pour monter un assemblage d'unités M.2.
À propos de cette tâche
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.
Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.
Procédure
- Si nécessaire, installez un nouveau dissipateur thermique sur l'unité M.2.
- Avant d'installer un nouveau dissipateur thermique sur l'unité M.2, retirez les films présents sur les tampons thermiques.

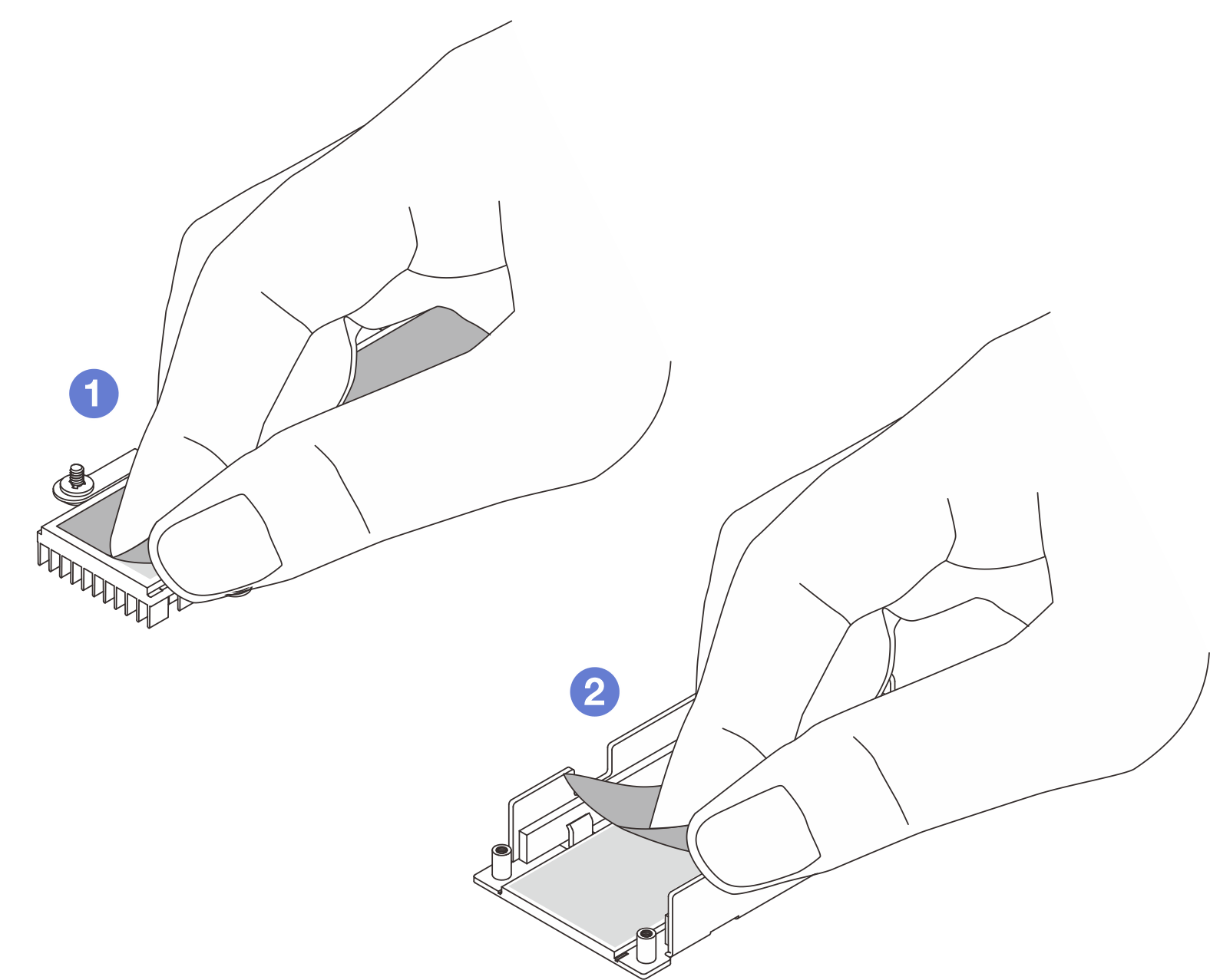

Figure 1. Décollage des films
Décollez le film du tampon thermique du dissipateur thermique.
Décollez le film du tampon thermique du plateau.
- Combinaison du dissipateur thermique et de l'unité M.2.

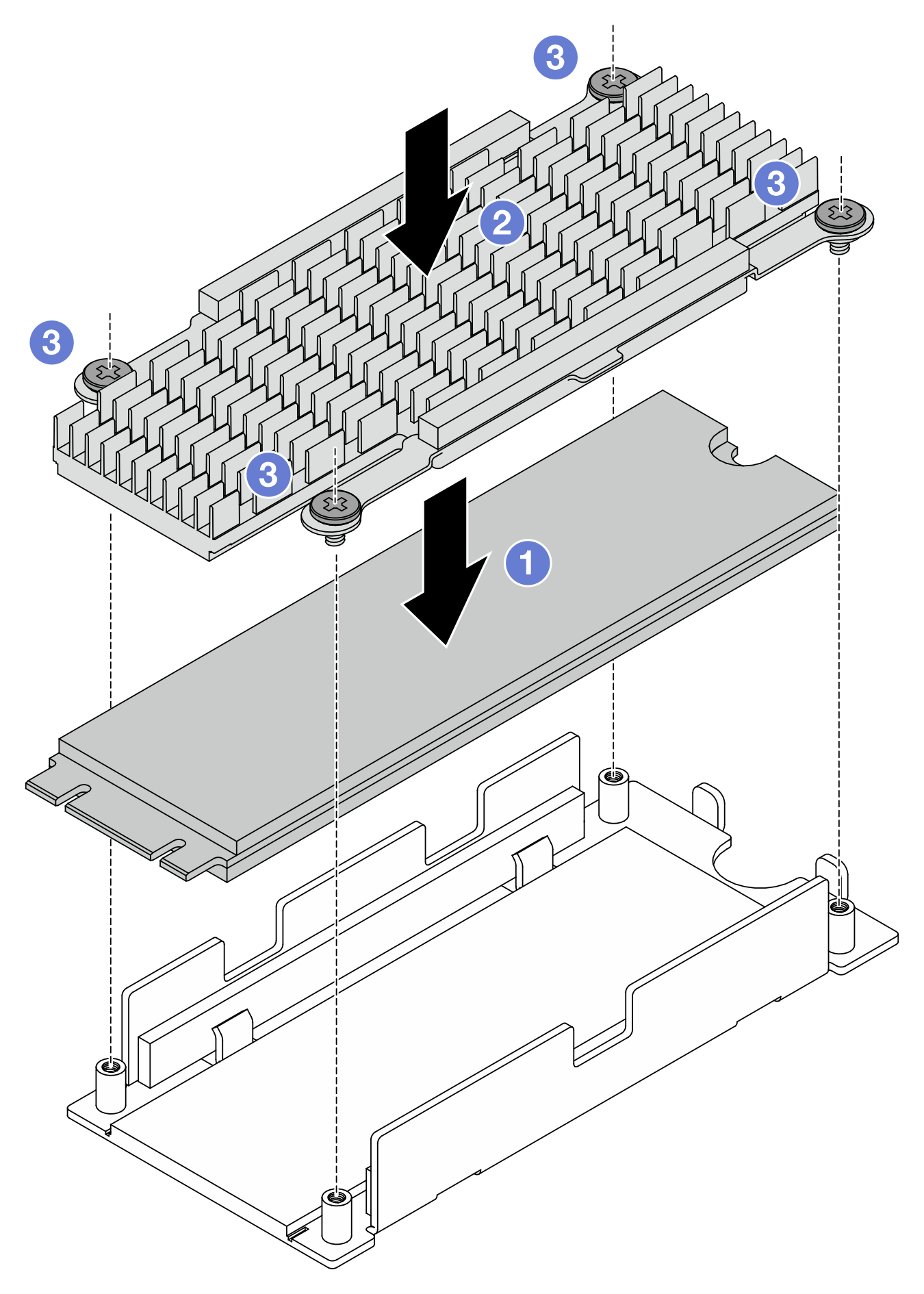

Figure 2. Installation d’une unité M.2
Placez l'unité M.2 sur la plaque inférieure.
Alignez le dissipateur thermique sur les broches de guidage de la plaque inférieure.
Serrez quatre vis pour bien fixer l’unité et le dissipateur thermique.
- Installez l’interposeur M.2 dans le plateau.

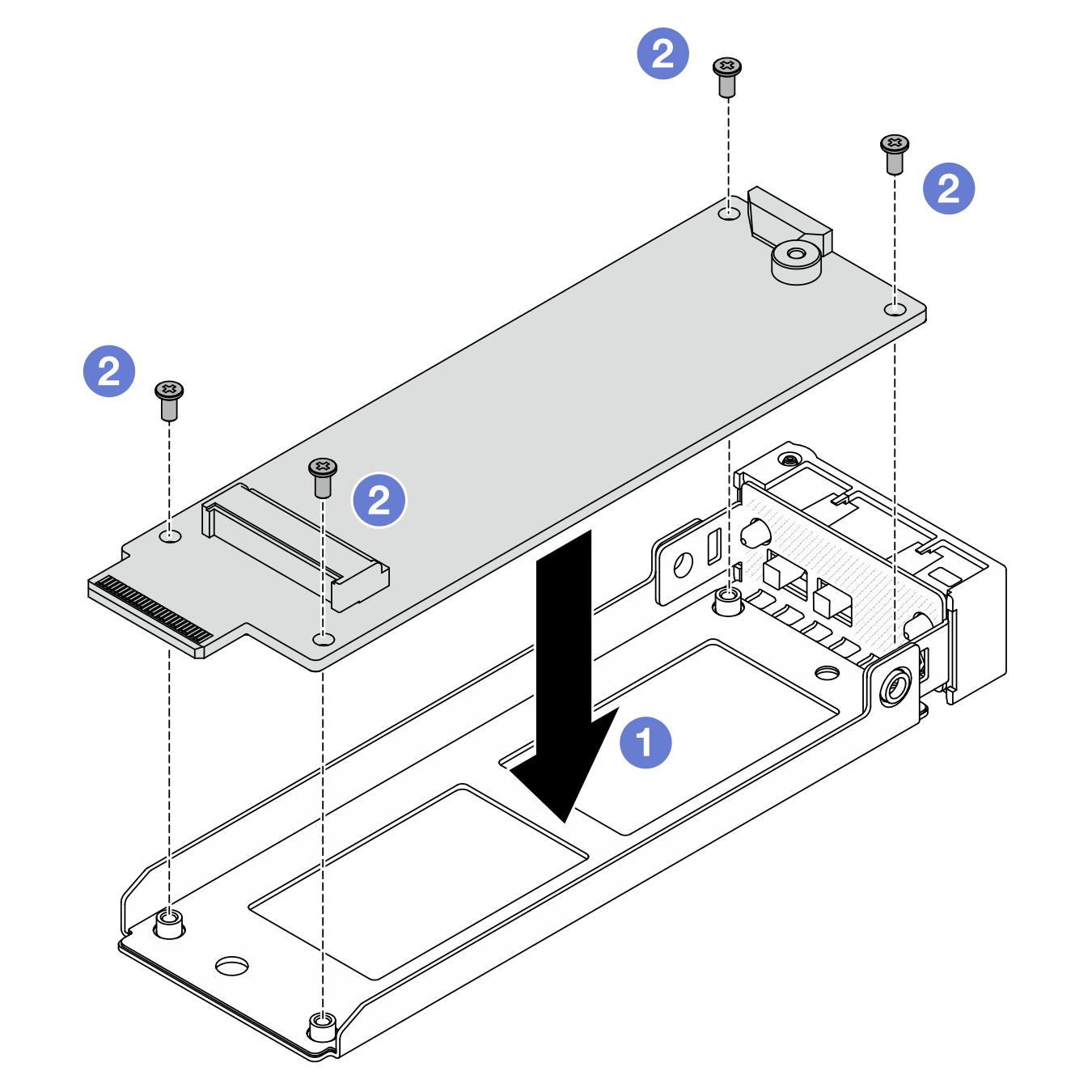

Figure 3. Installation de l’interposeur M.2
Alignez l'interposeur sur les broches de guidage du plateau.
Serrez quatre vis pour bien fixer l’interposeur.
- Installez l’unité M.2 avec le dissipateur thermique sur l’interposeur

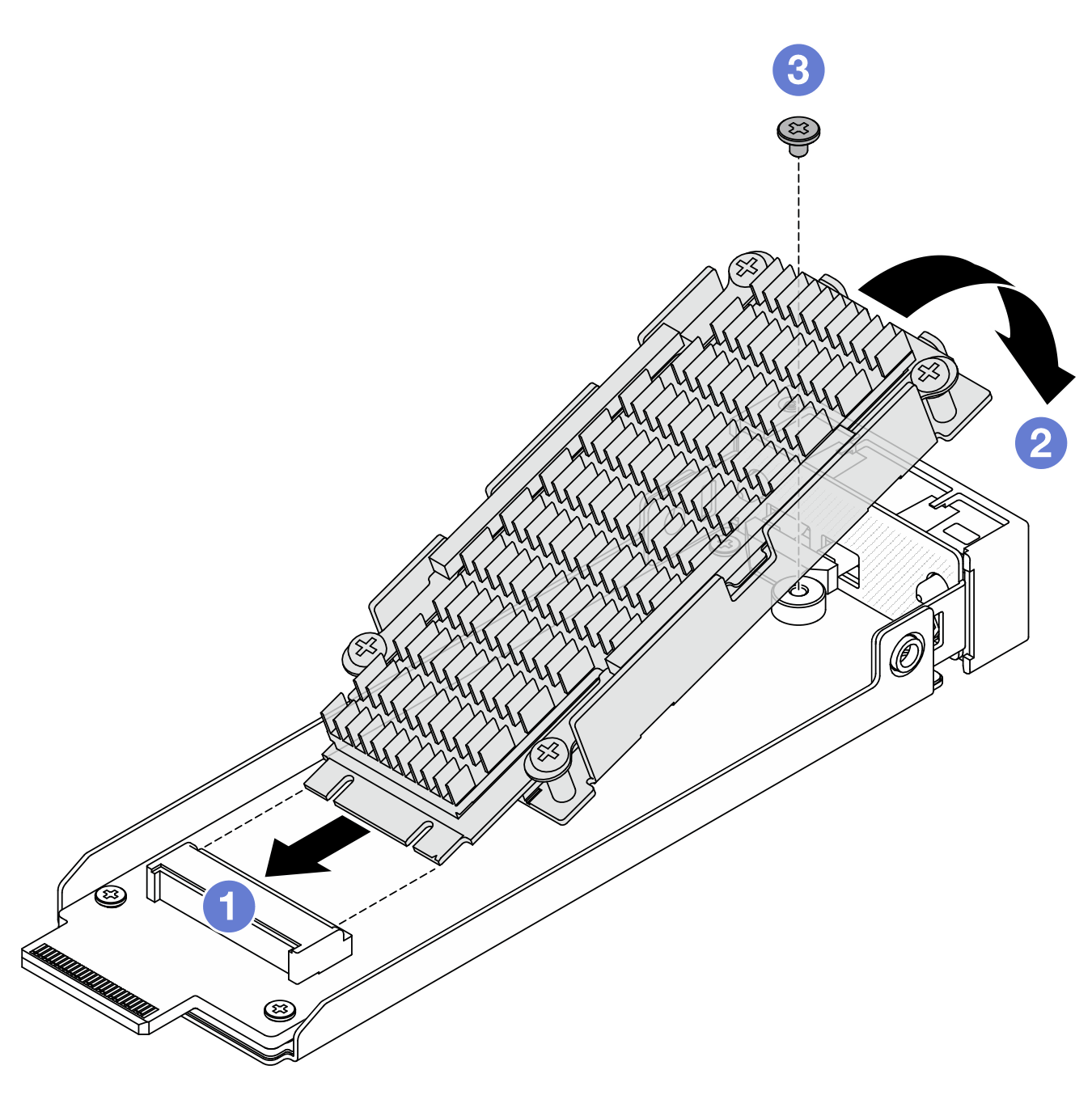

Figure 4. Installation de l’unité M.2 avec dissipateur thermique
Tenez l'unité M.2 avec le dissipateur thermique à l'oblique et insérez l'unité dans le logement de l'interposeur.
Appuyez sur l'unité jusqu'à l'interposeur.
Serrez une vis pour fixer l'unité.
Après avoir terminéTerminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
