Siga as instruções desta seção para montar um conjunto de unidade M.2.
Sobre esta tarefa
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
Procedimento
- Se necessário, instale um novo dissipador de calor na unidade M.2.
- Antes de instalar um novo dissipador de calor na unidade M.2, retire os filmes dos painéis térmicos.

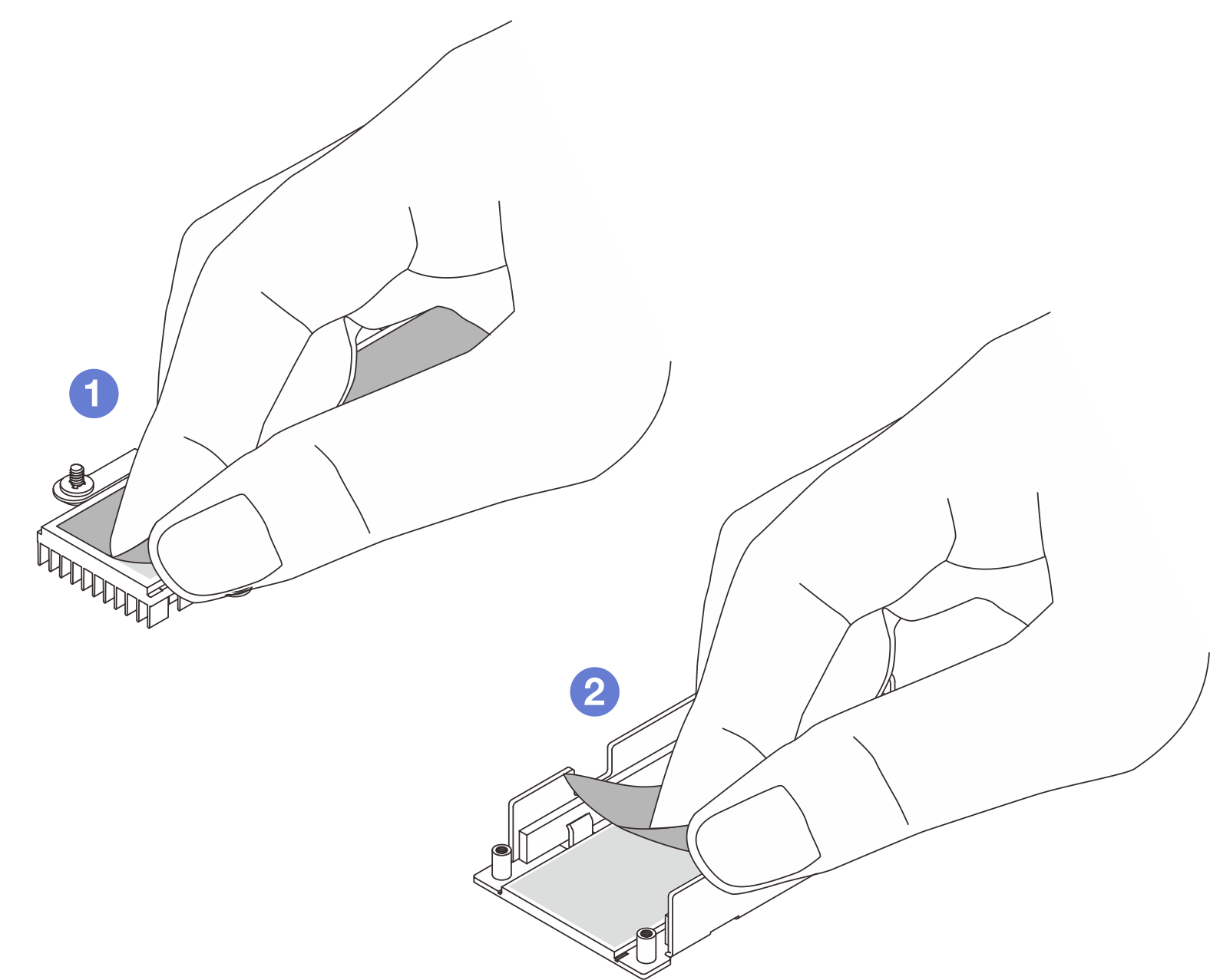

Figura 1. Retirando os filmes
Retire o filme do painel térmico do dissipador de calor.
Retire o filme do painel térmico da bandeja.
- Combine o dissipador de calor e a unidade M.2.

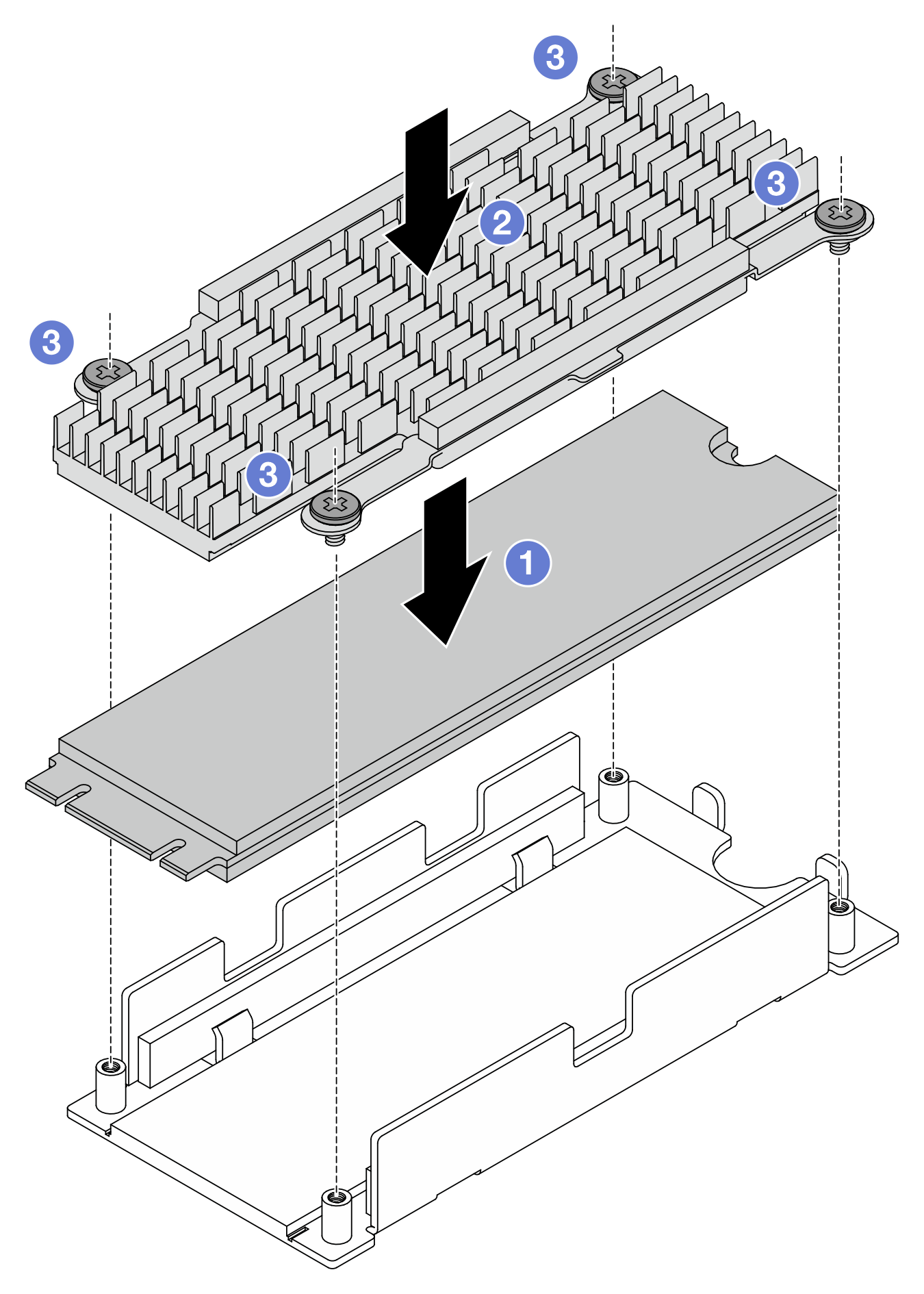

Figura 2. Instalando a unidade M.2
Coloque a unidade M.2 na placa inferior.
Alinhe o dissipador de calor aos pinos-guia na placa inferior.
Aperte quatro parafusos para prender a unidade e o dissipador de calor.
- Instale a placa de interposição M.2 na bandeja.

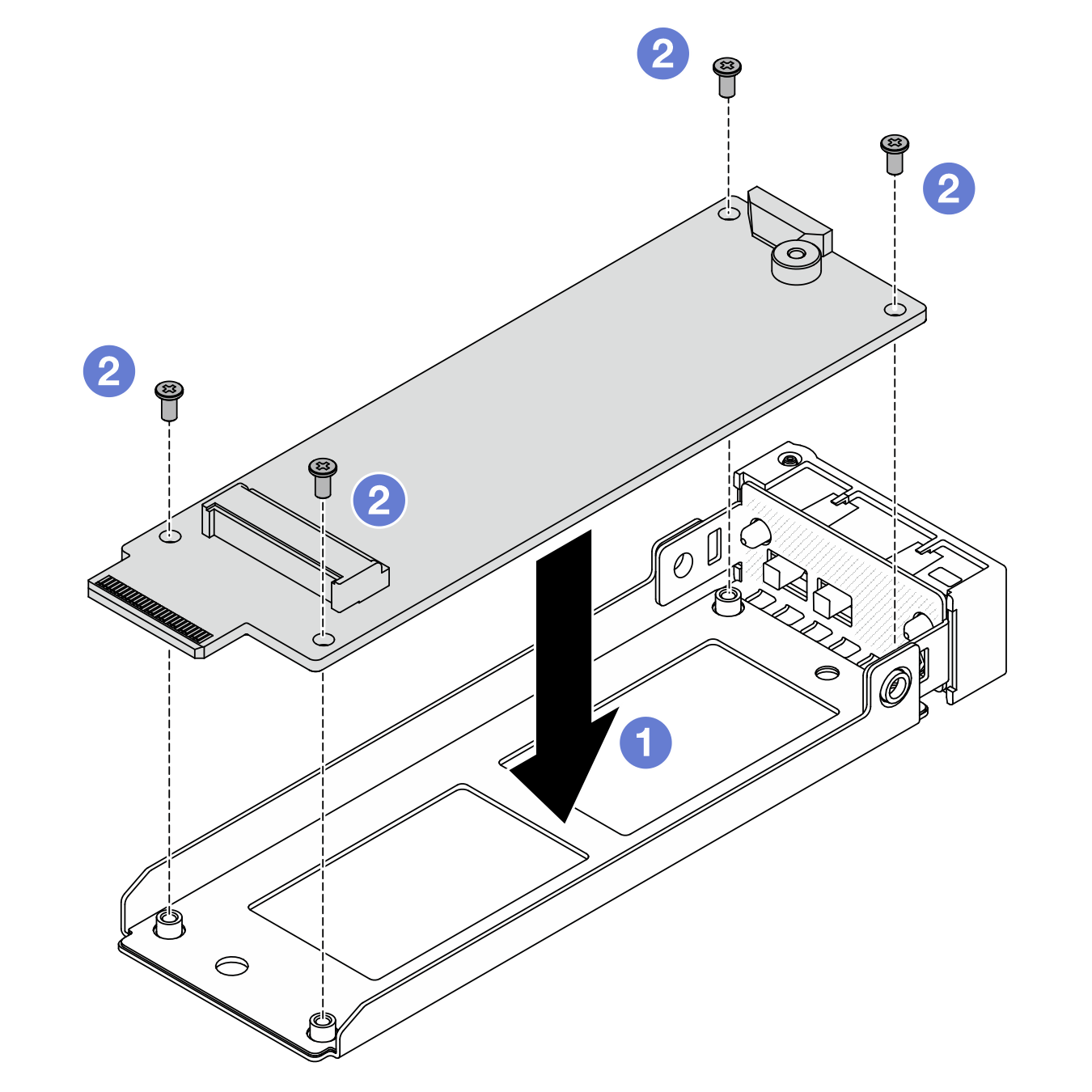

Figura 3. Instalando a placa de interposição M.2
Alinhe a placa de interposição aos pinos-guia na bandeja.
Aperte quatro parafusos para prender a placa de interposição.
- Instalar a unidade M.2 com dissipador de calor na placa de interposição

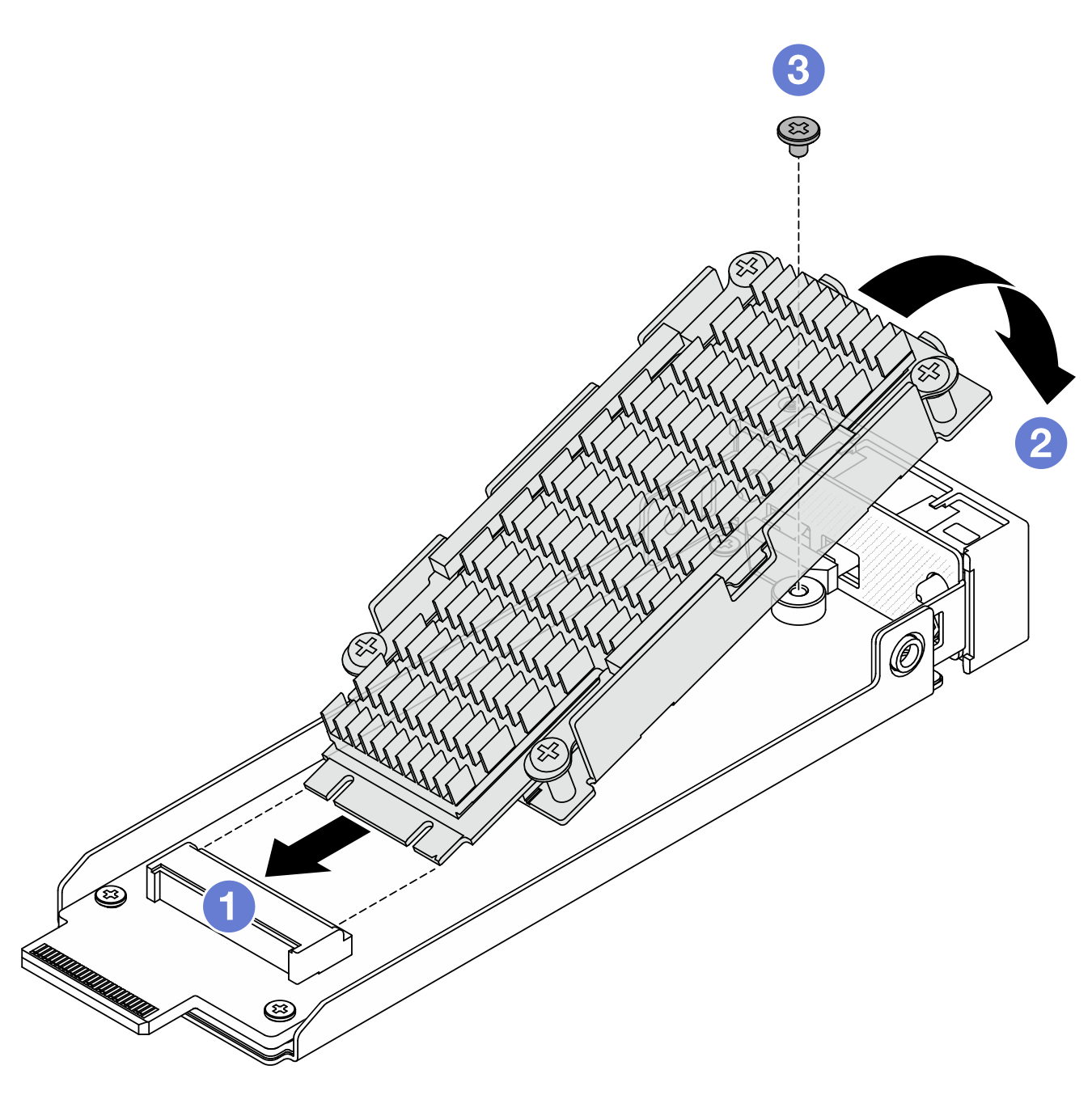

Figura 4. Instalação da unidade M.2 com dissipador de calor
Incline a unidade M.2 com o dissipador de calor e insira a unidade no slot da placa de interposição.
Empurre a unidade para baixo até a placa de interposição.
Aperte um parafuso para prender a unidade.
Depois de concluirConclua a substituição de peças. Consulte Concluir a substituição de peças.
