组装 M.2 硬盘组合件

按照本节中的说明组装 M.2 硬盘组合件。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

  1. 如有必要,请为 M.2 硬盘安装新的散热器。
    1. 在将新散热器安装到 M.2 硬盘之前,请撕下导热垫上的薄膜。

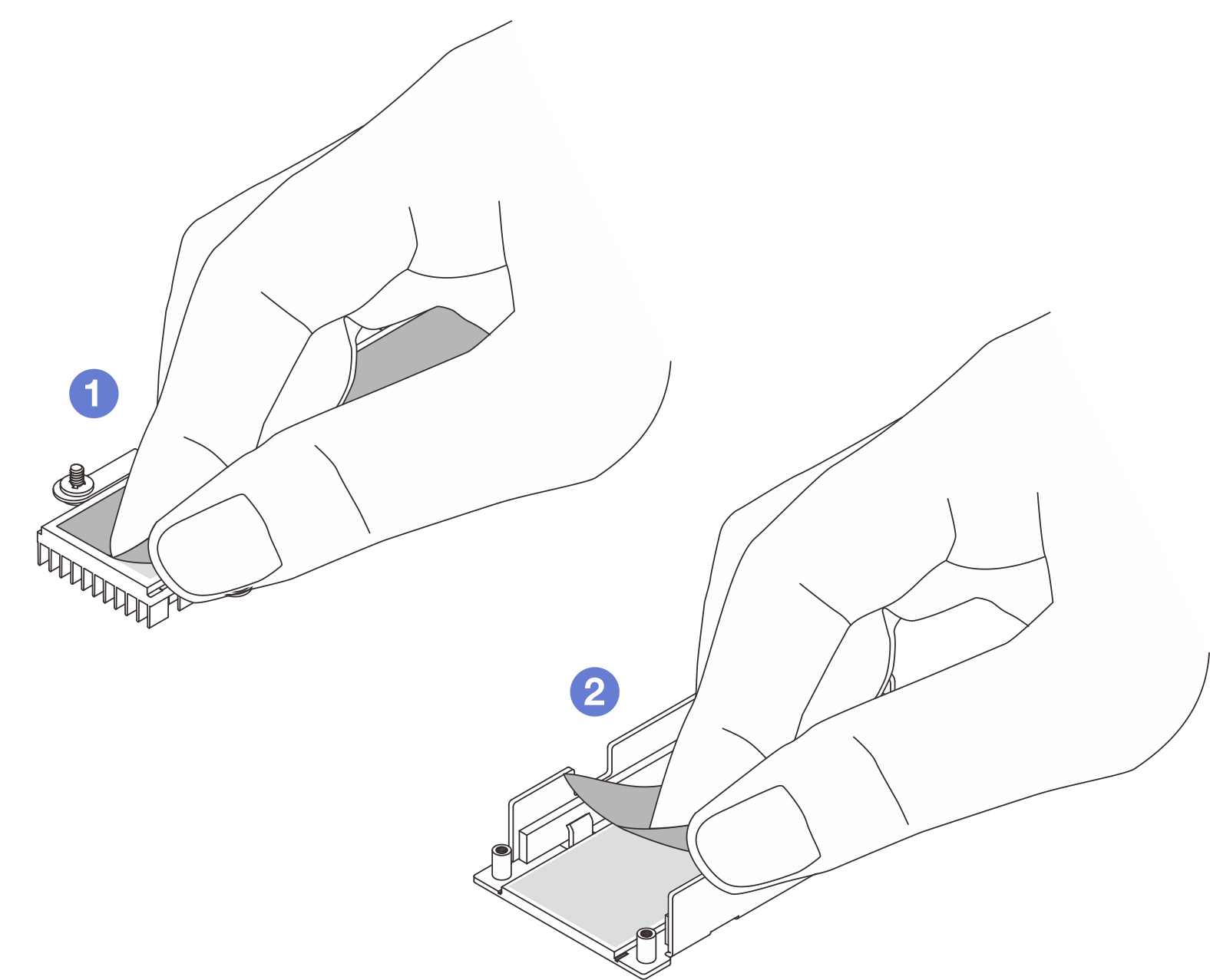

      图 1. 撕下薄膜

      • 撕下散热器导热垫上的薄膜。
      • 撕下托盘导热垫上的薄膜。
    2. 将散热器和 M.2 硬盘组合在一起。

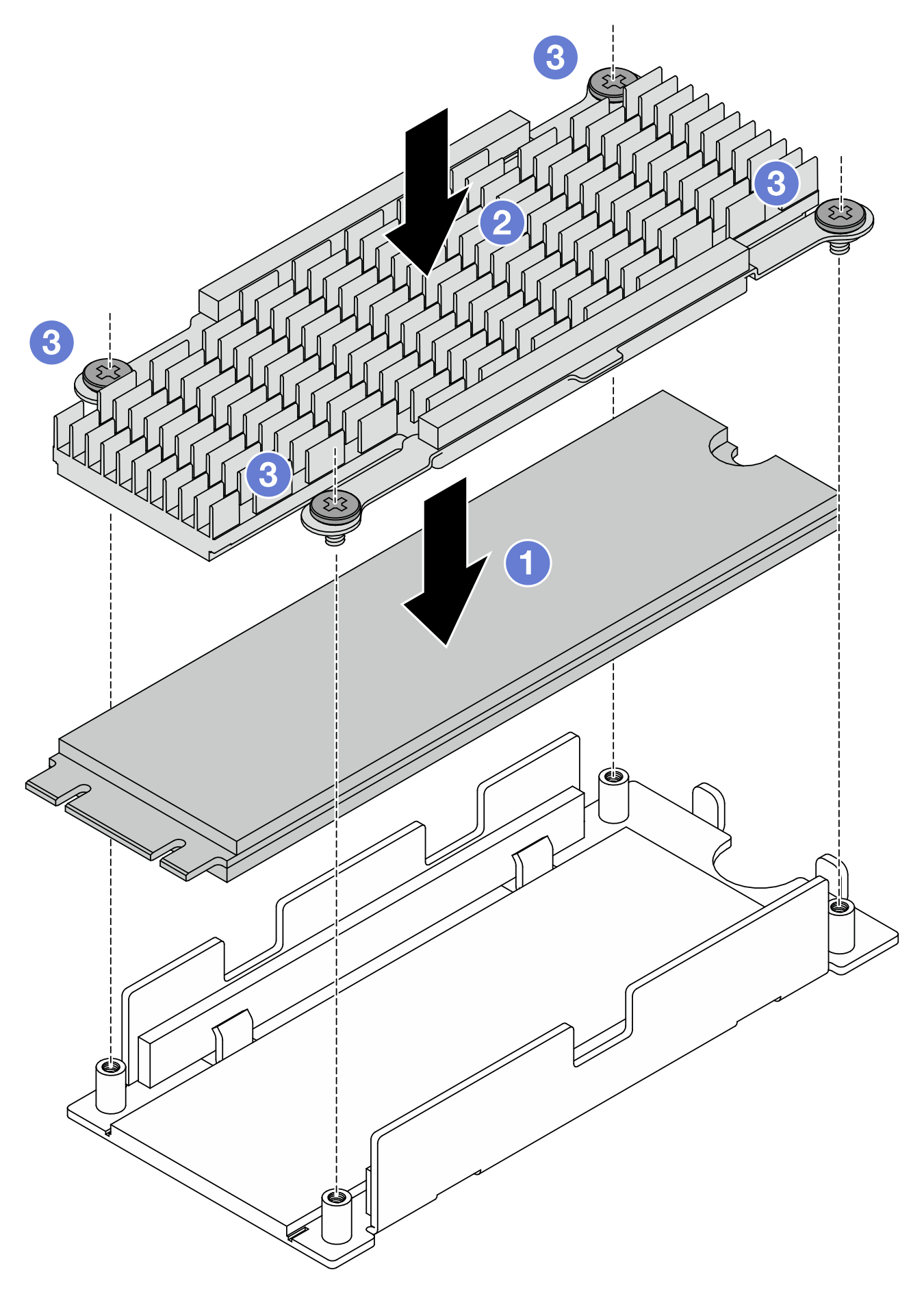

      图 2. 安装 M.2 硬盘

      • 将 M.2 硬盘放在底板上。
      • 将散热器与底板上的导销对齐。
      • 拧紧四颗螺钉以固定硬盘和散热器。
  2. 将 M.2 插转卡安装到托盘上。

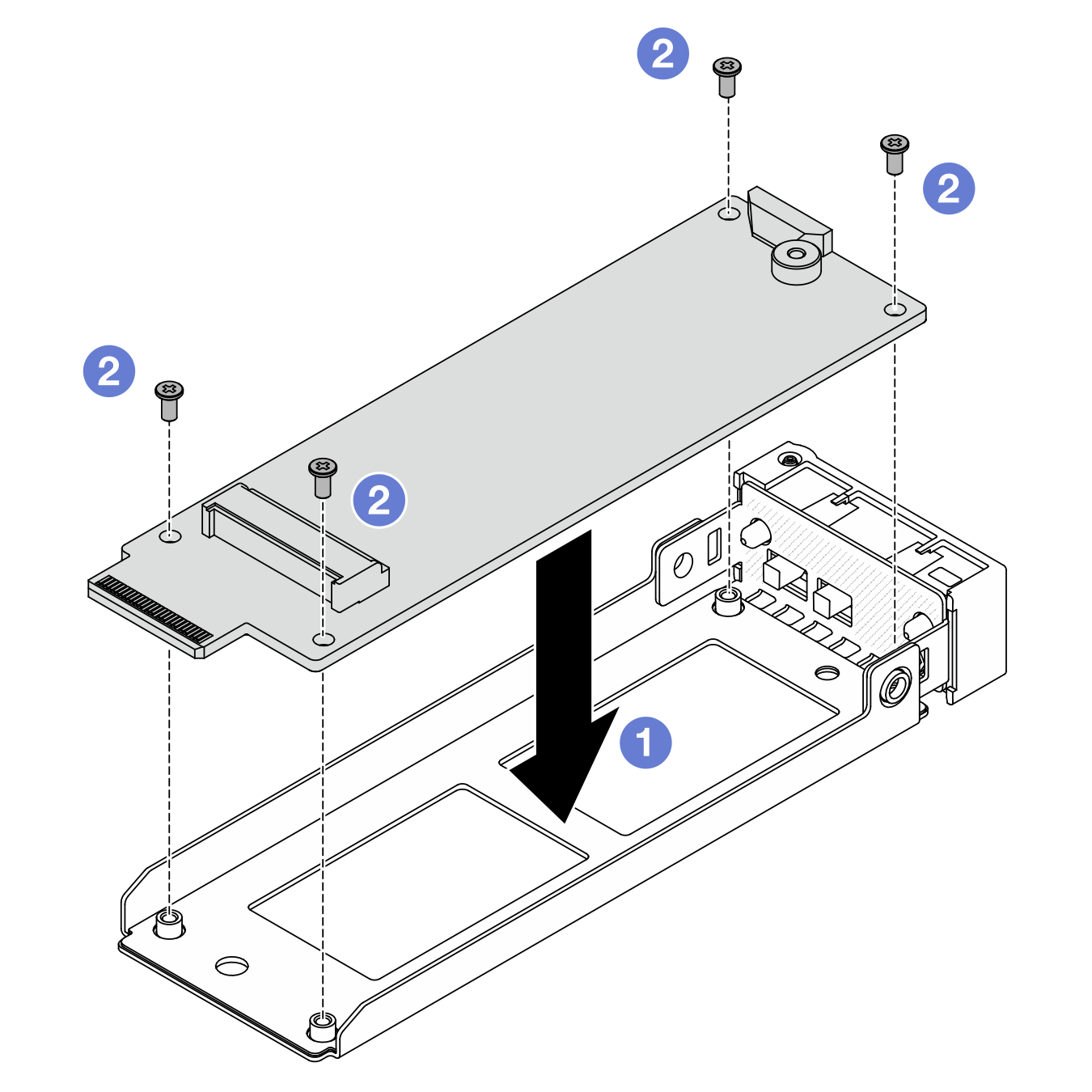

    图 3. 安装 M.2 插转卡

    1. 将插转卡与托盘上的导销对齐。
    2. 拧紧四颗螺钉以固定插转卡。
  3. 将带散热器的 M.2 硬盘安装到插转卡中

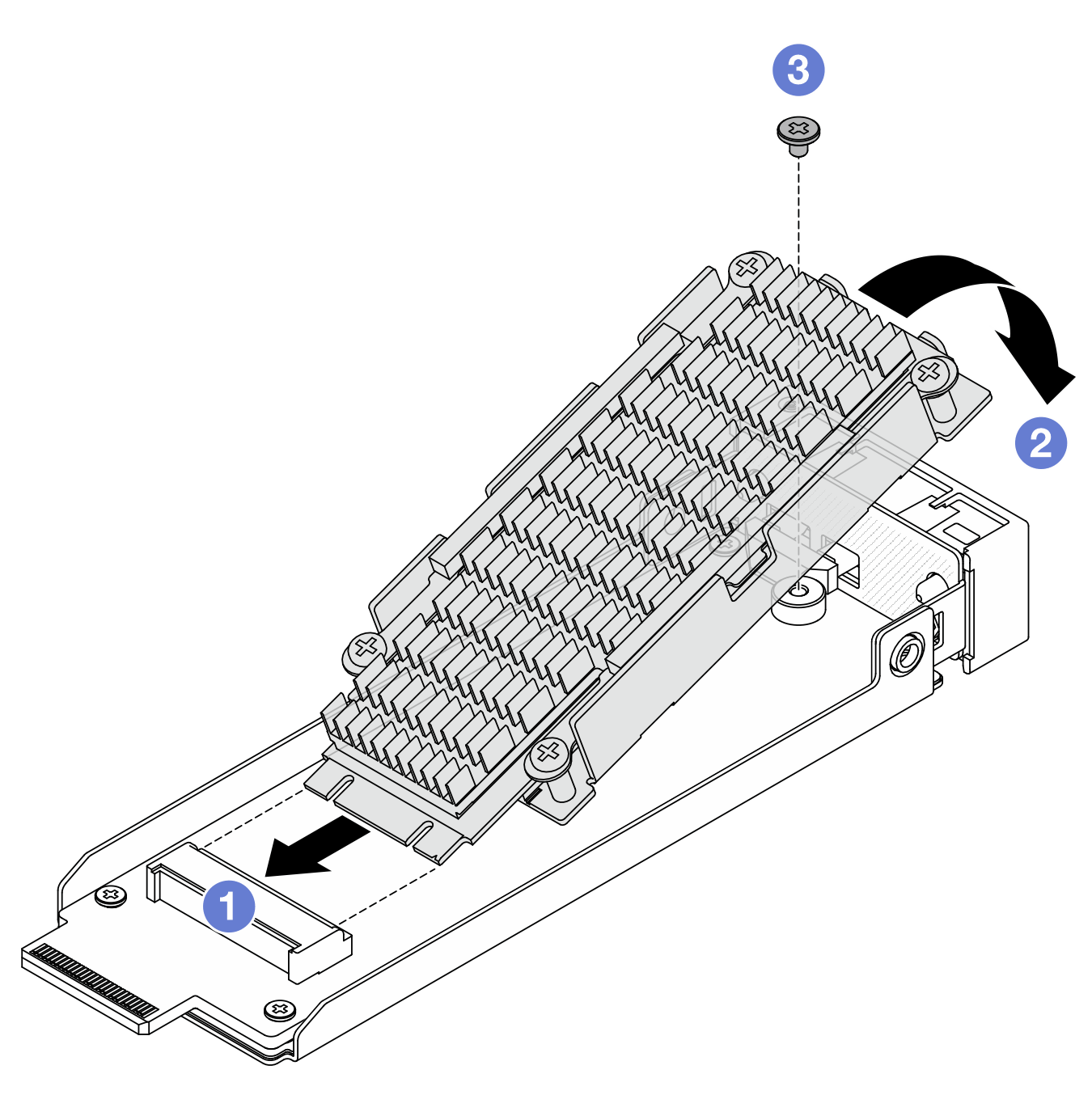

    图 4. 安装带散热器的 M.2 硬盘

    1. 以一定角度握住带散热器的 M.2 硬盘,然后将硬盘插入插转卡插槽。
    2. 将硬盘向下按压到插转卡上。
    3. 拧紧一颗螺钉以固定硬盘。
完成之后

完成部件更换。请参阅完成部件更换
