安装热插拔 M.2 硬盘组合件

按照本节中的说明安装热插拔 M.2 硬盘组合件。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 以装有硬盘的防静电包装接触解决方案上任何未上漆的金属表面;然后从包装中取出硬盘,并将其放置在防静电平面上。

  • 在从服务器中卸下硬盘之前,请务必保存硬盘上的数据(尤其是在该硬盘属于 RAID 阵列的情况下)。

  • 为避免对硬盘接口造成损坏,请确保无论何时安装或卸下硬盘,服务器顶盖都安装到位且完全合上。

  • 为了确保系统充分散热,请勿在每个插槽中未安装硬盘或硬盘插槽填充件的情况下使服务器运行超过两分钟。

  • 在对硬盘、硬盘控制器(包括集成在主板上的控制器)、硬盘背板或硬盘线缆做出更改之前,请备份硬盘上存储的所有重要数据。

  • 在卸下 RAID 阵列的任何组件(硬盘、RAID 卡等)之前,请备份所有 RAID 配置信息。

以下注意事项描述服务器支持的硬盘类型,以及安装硬盘时必须注意的其他信息。如需获取受支持硬盘的列表,请访问 Lenovo ServerProven 网站
  • 找到硬盘随附的文档,并按照本章以及随附文档中的指示信息进行操作。
  • 通过覆盖或填充所有插槽以及 PCI 和 PCIe 插槽,可以保护解决方案的电磁干扰(EMI)完整性和散热功能。安装硬盘、PCI 或 PCIe 适配器时,请保留插槽的 EMC 屏蔽罩和填充面板或者 PCI 或 PCIe 适配器插槽外盖,以备将来卸下设备时使用。
  • 如需获取服务器支持的可选设备的完整列表,请访问 Lenovo ServerProven 网站
  • 硬盘插槽通过编号指示安装顺序(编号从“0”开始)。
    • 如果要将热插拔 M.2 硬盘组合件安装在服务器正面,请参阅前视图,以了解硬盘插槽编号。
    • 对于要安装在服务器背面的热插拔 M.2 硬盘组合件,左侧插槽为 M.2 插槽 0,右侧插槽为 M.2 插槽 1。
固件和驱动程序下载:更换组件后,可能需要更新固件或驱动程序。

过程

  1. 如果硬盘插槽中装有硬盘托盘,请将其卸下。
    1. 滑动释放滑锁以使手柄解锁。
    2. 将手柄旋转到打开位置。
    3. 握住手柄,将托盘从硬盘插槽中抽出。

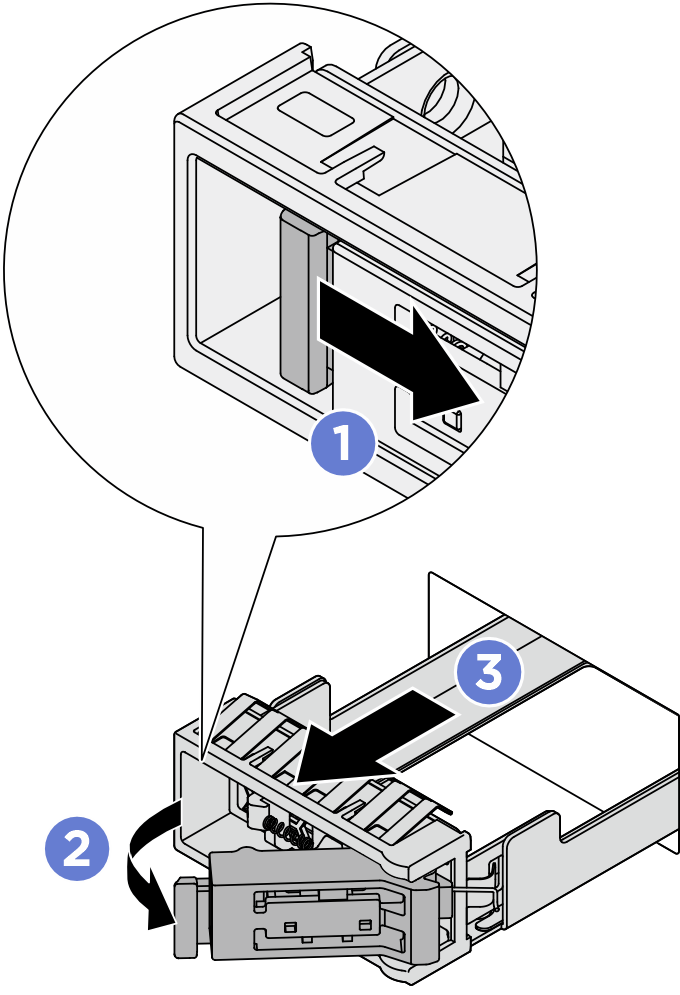

    图 1. 卸下 M.2 硬盘托盘
    Removing an M.2 drive tray
  2. 安装热插拔 M.2 硬盘组合件。
    1. 确保手柄处于打开位置。然后,将硬盘组合件与插槽中的导轨对齐,并将硬盘组合件轻轻推入插槽,直至硬盘组合件无法再插入为止。
    2. 将手柄旋转至完全闭合位置,直至手柄滑锁发出“咔嗒”一声。
    图 2. 安装 M.2 硬盘组合件
    Installing an E3.S hot-swap drive
  3. 如果还要安装其他 M.2 硬盘组合件,可以现在安装;如果有任何硬盘插槽空置,请在其中插入硬盘托盘,以便系统充分散热。有关安装 M.2 硬盘托盘的详细信息,请参阅卸下热插拔 M.2 硬盘组合件
  4. 检查硬盘状态 LED 以确认硬盘正常运行。
    • 如果黄色硬盘状态 LED 持续亮起,则表明该硬盘发生故障,必须更换。

    • 如果绿色硬盘活动 LED 闪烁,则表明该硬盘工作正常。

完成之后

如果将服务器配置为通过 ThinkSystem RAID 适配器执行 RAID 操作,那么在安装硬盘之后可能需要重新配置磁盘阵列。有关 RAID 操作的其他信息以及有关使用 ThinkSystem RAID 适配器的完整说明,请参阅 ThinkSystem RAID 适配器文档。
