ติดตั้งส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap

เกี่ยวกับงานนี้

ข้อควรสนใจ

  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • นำหีบห่อป้องกันไฟฟ้าสถิตที่มีไดรฟ์ไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเครื่อง แล้วจึงนำไดรฟ์ออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต

  • ตรวจสอบให้แน่ใจว่าคุณบันทึกข้อมูลบนไดรฟ์ของคุณแล้ว โดยเฉพาะอย่างยิ่งถ้าข้อมูลนั้นเป็นส่วนหนึ่งของอาร์เรย์ RAID ก่อนคุณถอดไดรฟ์ออกจากเซิร์ฟเวอร์

  • เพื่อป้องกันไม่ให้ขั้วต่อไดรฟ์เสียหาย ตรวจสอบให้แน่ใจว่าฝาครอบด้านบนเซิร์ฟเวอร์อยู่ในตำแหน่งและปิดสนิททุกครั้งที่คุณติดตั้งและถอดไดรฟ์

  • เพื่อให้แน่ใจว่ามีการระบายความร้อนของระบบอย่างเพียงพอ อย่าใช้งานเซิร์ฟเวอร์นานกว่าสองนาทีโดยไม่มีไดรฟ์หรือแผงครอบช่องใส่ไดรฟ์ติดตั้งอยู่ในช่องใส่แต่ละช่อง

  • ก่อนจะเปลี่ยนไดรฟ์ ตัวควบคุมไดรฟ์ (รวมถึงตัวควบคุมที่รวมอยู่บนแผงระบบ), แบ็คเพลนของไดรฟ์ หรือสายไดรฟ์ ให้สำรองข้อมูลที่สำคัญทั้งหมดที่เก็บอยู่บนไดรฟ์ก่อน

  • ก่อนที่จะถอดส่วนประกอบใดๆ ของอาร์เรย์ RAID (ไดรฟ์ การ์ด RAID ฯลฯ) ให้สำรองข้อมูลการกำหนดค่า RAID ทั้งหมด

บันทึกย่อต่อไปนี้จะอธิบายประเภทของไดรฟ์ที่เซิร์ฟเวอร์รองรับและข้อมูลอื่นๆ ที่คุณต้องคำนึงถึงเมื่อติดตั้งไดรฟ์ สำหรับรายการอุปกรณ์ที่รองรับ โปรดดู เว็บไซต์ Lenovo ServerProven
  • ค้นหาเอกสารที่มากับไดรฟ์ แล้วปฏิบัติตามคำแนะนำเหล่านั้นนอกเหนือจากคำแนะนำในบทนี้
  • คุณสามารถรักษาความสมบูรณ์ของการรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการระบายความร้อนของเครื่องได้ด้วยการปิดหรือใช้งานช่องใส่ไดรฟ์และช่องเสียบ PCI และ PCIe ทั้งหมด เมื่อคุณติดตั้งไดรฟ์, PCI หรืออะแดปเตอร์ PCIe ให้เก็บแผงกั้นและแผงครอบ EMC จากฝาครอบช่องใส่ไดรฟ์ หรือช่องเสียบ PCI หรืออะแดปเตอร์ PCIe เอาไว้เผื่อว่าคุณจะต้องถอดอุปกรณ์นั้นออกในภายหลัง
  • ดูรายชื่ออุปกรณ์เสริมที่รองรับสำหรับเซิร์ฟเวอร์ทั้งหมดที่ เว็บไซต์ Lenovo ServerProven
  • ช่องใส่ไดรฟ์จะมีตัวเลขกำกับไว้เพื่อระบุลำดับการติดตั้ง (เริ่มจากเลข “0”)
    • สำหรับการติดตั้งส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap ที่ด้านหน้าของเซิร์ฟเวอร์ โปรดดู มุมมองด้านหน้า สำหรับการกำหนดหมายเลขช่องใส่ไดรฟ์
    • สำหรับการติดตั้งส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap ที่ด้านหลังของเซิร์ฟเวอร์ ช่องด้านซ้ายคือช่องใส่ M.2 0 และช่องด้านขวาคือช่องใส่ M.2 1
การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. หากมีการติดตั้งถาดไดรฟ์ในช่องใส่ไดรฟ์ ให้ถอดถาดออก
    1. เลื่อนสลักปลดล็อคเพื่อปลดล็อคที่จับ
    2. หมุนที่จับไปที่ตำแหน่งเปิด
    3. จับที่จับและเลื่อนถาดออกจากช่องใส่ไดรฟ์

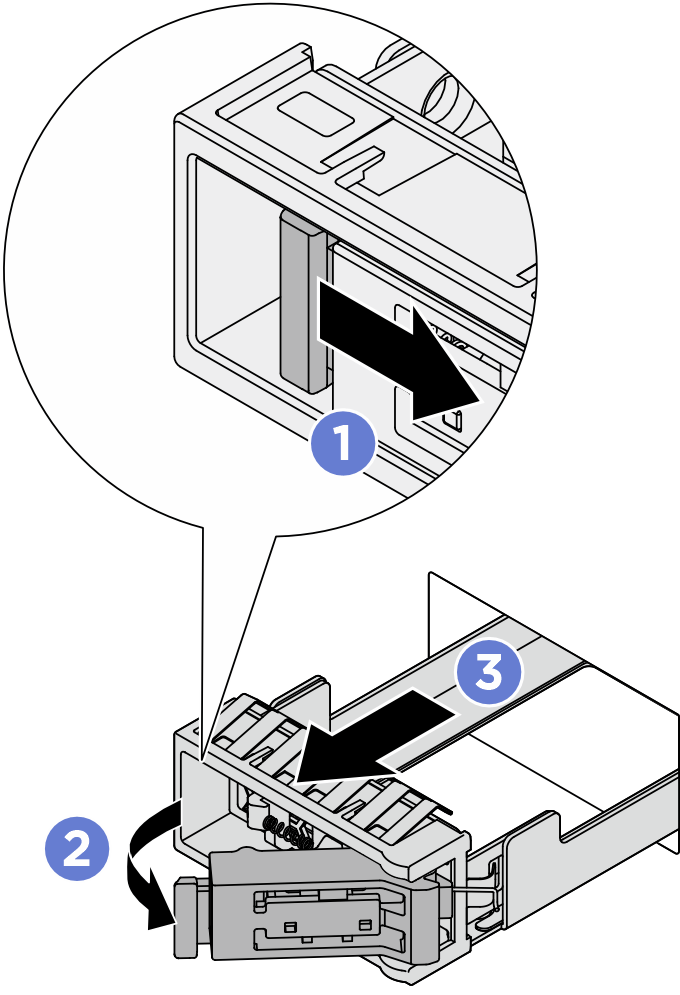

    รูปที่ 1. การถอดถาดไดรฟ์ M.2
    Removing an M.2 drive tray
  2. ติดตั้งส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
    1. ตรวจสอบให้แน่ใจว่าที่จับอยู่ในตำแหน่งเปิด จากนั้น จัดตำแหน่งส่วนประกอบไดรฟ์ให้ตรงกับรางนำร่องในช่องใส่ และค่อยๆ ดันส่วนประกอบไดรฟ์เข้าไปในช่องใส่จนกว่าส่วนประกอบไดรฟ์จะหยุดลง
    2. หมุนที่จับไปยังตำแหน่งปิดจนสุดจนกว่าสลักที่จับจะคลิกเข้าที่

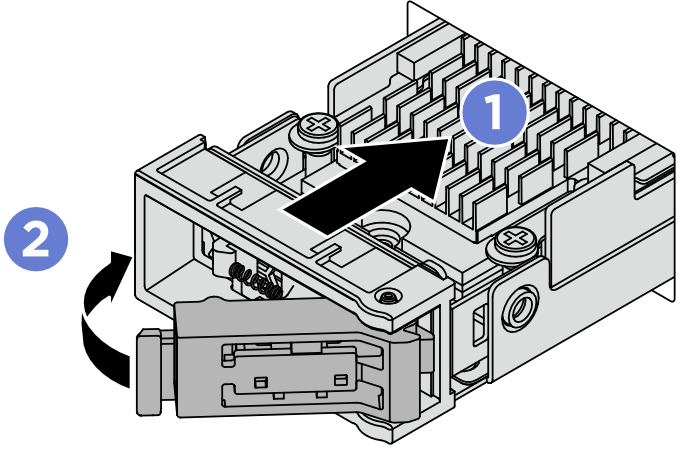

    รูปที่ 2. การติดตั้งส่วนประกอบไดรฟ์ M.2
    Installing an E3.S hot-swap drive
  3. หากมีส่วนประกอบไดรฟ์ M.2 อื่นที่จะติดตั้ง ให้ดำเนินการทันที หากช่องใส่ไดรฟ์ใดว่าง ให้ใส่ถาดไดรฟ์เข้าไปในช่องใส่ไดรฟ์ที่ว่างเพื่อให้ระบบระบายความร้อนอย่างเพียงพอ ดูรายละเอียดการติดตั้งถาดไดรฟ์ M.2 ใน ถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
  4. ตรวจดู LED แสดงสถานะไดรฟ์เพื่อตรวจสอบว่าไดรฟ์กำลังทำงานอย่างถูกต้อง

    • หากไฟ LED สีเหลืองที่แสดงสถานะของไดรฟ์ติดสว่างอย่างต่อเนื่อง แสดงว่าไดรฟ์ดังกล่าวทำงานบกพร่อง และต้องเปลี่ยน

    • หากไฟ LED สีเขียวที่แสดงกิจกรรมของไดรฟ์กะพริบ แสดงว่าไดรฟ์ทำงานปกติ

หลังจากดำเนินการเสร็จ

หากมีการกำหนดค่าเซิร์ฟเวอร์สำหรับการทำงานของ RAID ผ่านอะแดปเตอร์ ThinkSystem RAID คุณอาจต้องกำหนดค่าดิสก์อาร์เรย์ของคุณใหม่หลังจากติดตั้งไดรฟ์ โปรดดูเอกสารที่มาพร้อมกับอะแดปเตอร์ ThinkSystem RAID สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการทำงานของ RAID และคำแนะนำฉบับสมบูรณ์สำหรับการใช้งานอะแดปเตอร์ ThinkSystem RAID
