ホット・スワップ M.2 ドライブ・アセンブリーの取り付け

ホット・スワップ M.2 ドライブ・アセンブリーを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • ドライブが入っている帯電防止パッケージをソリューションの塗装されていない金属面に接触させます。次に、ドライブをパッケージから取り出し、それを帯電防止面の上に置きます。

  • ドライブをサーバーから取り外す前に、特に RAID アレイの一部である場合は、必ずドライブ上のデータを保管したことを確認します。

  • ドライブ・コネクターを損傷しないように、ドライブを取り付けるか取り外すときは必ず、サーバーのトップ・カバーが定位置にあり、完全に閉じていることを確認します。

  • システムを適切に冷却するために、各ベイにドライブまたはドライブ・ベイ・フィラーを取り付けない状態で、2 分以上サーバーを動作させないでください。

  • ドライブ、ドライブ・コントローラー (システム・ボードに組み込まれたコントローラーを含む)、ドライブ・バックプレーン、またはドライブ・ケーブルを変更する前に、ドライブに保管されているすべての重要なデータをバックアップしてください。

  • RAID アレイのいずれかのコンポーネント (ドライブ、RAID カードなど) を取り外す前には、すべての RAID 構成情報をバックアップしてください。

以下に、サーバーがサポートするドライブのタイプの説明と、ドライブを取り付けるときに考慮すべき事項を示します。サポートされるドライブのリストについては、Lenovo ServerProven Web サイト を参照してください。
  • この章の説明のほかに、ドライブに付属の資料に記載されている説明に従ってください。
  • ソリューションの電磁気干渉 (EMI) 保全性および冷却は、すべてのベイと PCI および PCIe スロットをカバーするか、または占拠することによって保護されます。ドライブ、PCI、または PCIe アダプターを取り付けるときは、後でデバイスを取り外す場合に備えて、ベイまたは PCI、あるいは PCIe アダプター・スロット・カバーの EMC シールドとフィラー・パネルを保管しておきます。
  • サーバーにサポートされているオプション・デバイスの完全なリストについては、Lenovo ServerProven Web サイトを参照してください。
  • ドライブ・ベイには、取り付け順序を示す番号が付いています (番号「0」から開始)。
    • サーバーの前面に取り付けるホット・スワップ M.2 ドライブ・アセンブリーについては、前面図でドライブ・ベイの番号を参照してください。
    • ホット・スワップ M.2 ドライブ・アセンブリーをサーバーの背面に取り付ける場合、左側のベイは M.2 ベイ 0、右側のベイは M.2 ベイ 1 です。
ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. ドライブ・ベイにドライブ・トレイが取り付けられている場合は、トレイを取り外します。
    1. リリース・ラッチをスライドさせてハンドルのロックを解除します。
    2. ハンドルをオープン位置まで回転させます。
    3. ハンドルをつかんで、トレイをドライブ・ベイから引き出します。

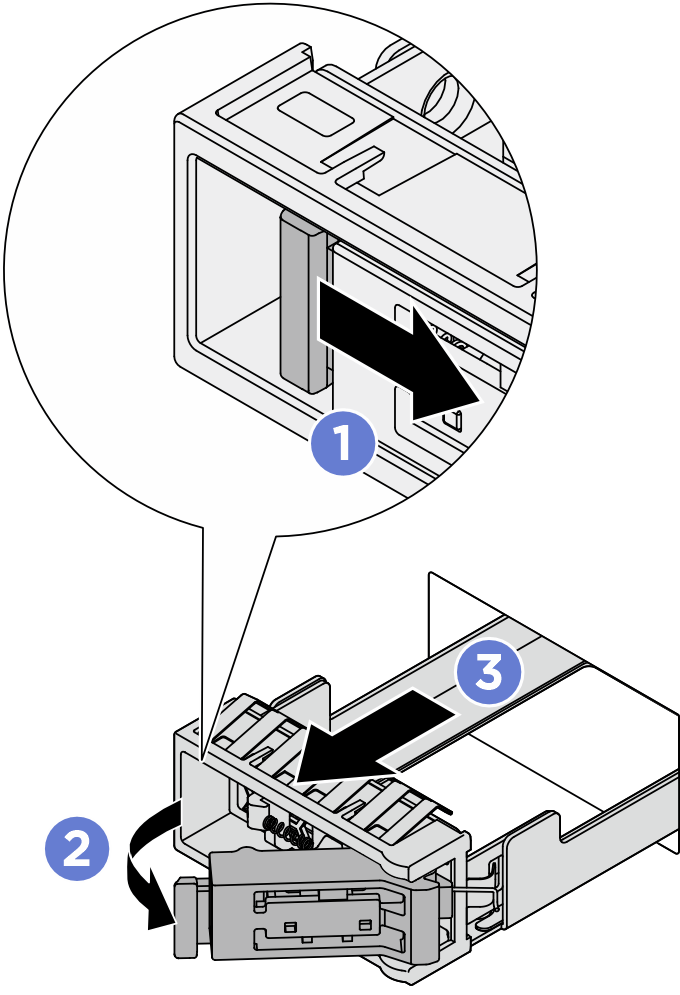

    図 1. M.2 ドライブ・トレイの取り外し
    Removing an M.2 drive tray
  2. ホット・スワップ M.2 ドライブ・アセンブリーを取り付けます。
    1. ハンドルが開くの位置になっていることを確認します。次に、ドライブ・アセンブリーをベイ内のガイド・レールに合わせ、ドライブ・アセンブリーが止まるまでベイに静かに押し込みます。
    2. カチッと音が鳴るまでハンドルを回転させ、閉じるの位置にします。

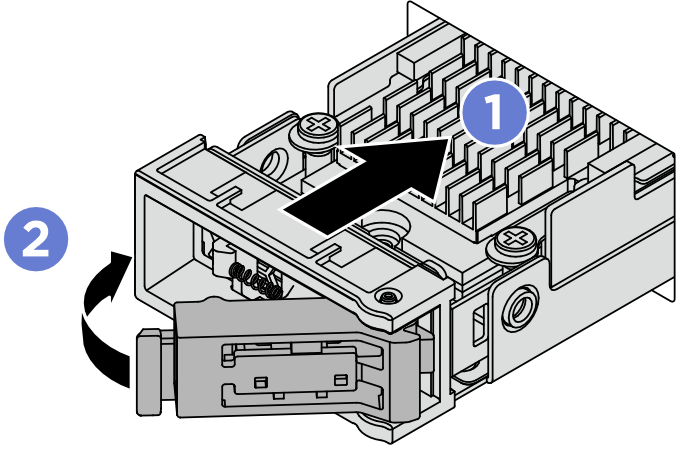

    図 2. M.2 ドライブ・アセンブリーの取り付け
    Installing an E3.S hot-swap drive
  3. 別の M.2 ドライブ・アセンブリーを取り付ける場合は、ここで実行します。いずれかのドライブ・ベイが空のままの場合は、システムが十分に冷却されるように、空のドライブ・ベイにドライブ・トレイを取り付けます。M.2 ドライブ・トレイの取り付けについて詳しくは、ホット・スワップ M.2 ドライブ・アセンブリーの取り外しを参照してください。
  4. ドライブの状況 LED をチェックして、ドライブが正しく作動しているか確認します。
    • 黄色のドライブ・ステータス LED が連続して点灯している場合は、そのドライブに異常があり、交換する必要があります。

    • 緑色のドライブ活動 LED が点滅している場合は、そのドライブは正常です。

完了したら

ThinkSystem RAID アダプターを使用して、サーバーが、RAID 操作用に構成されている場合は、ドライブを取り付けた後に、ディスク・アレイを再構成しなければならない場合があります。RAID 操作の詳細と、ThinkSystem RAID アダプターの使用に関する詳細な指示に関する追加情報は、ThinkSystem RAID アダプターの資料を参照してください。
