M.2 ドライブ・アセンブリーの組み立て

M.2 ドライブ・アセンブリーを組み立てるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. 必要に応じて、M.2 ドライブに新規ヒートシンクを取り付けます。
    1. 新規ヒートシンクを M.2 ドライブに取り付ける前に、サーマル・パッドのフィルムをはがします。

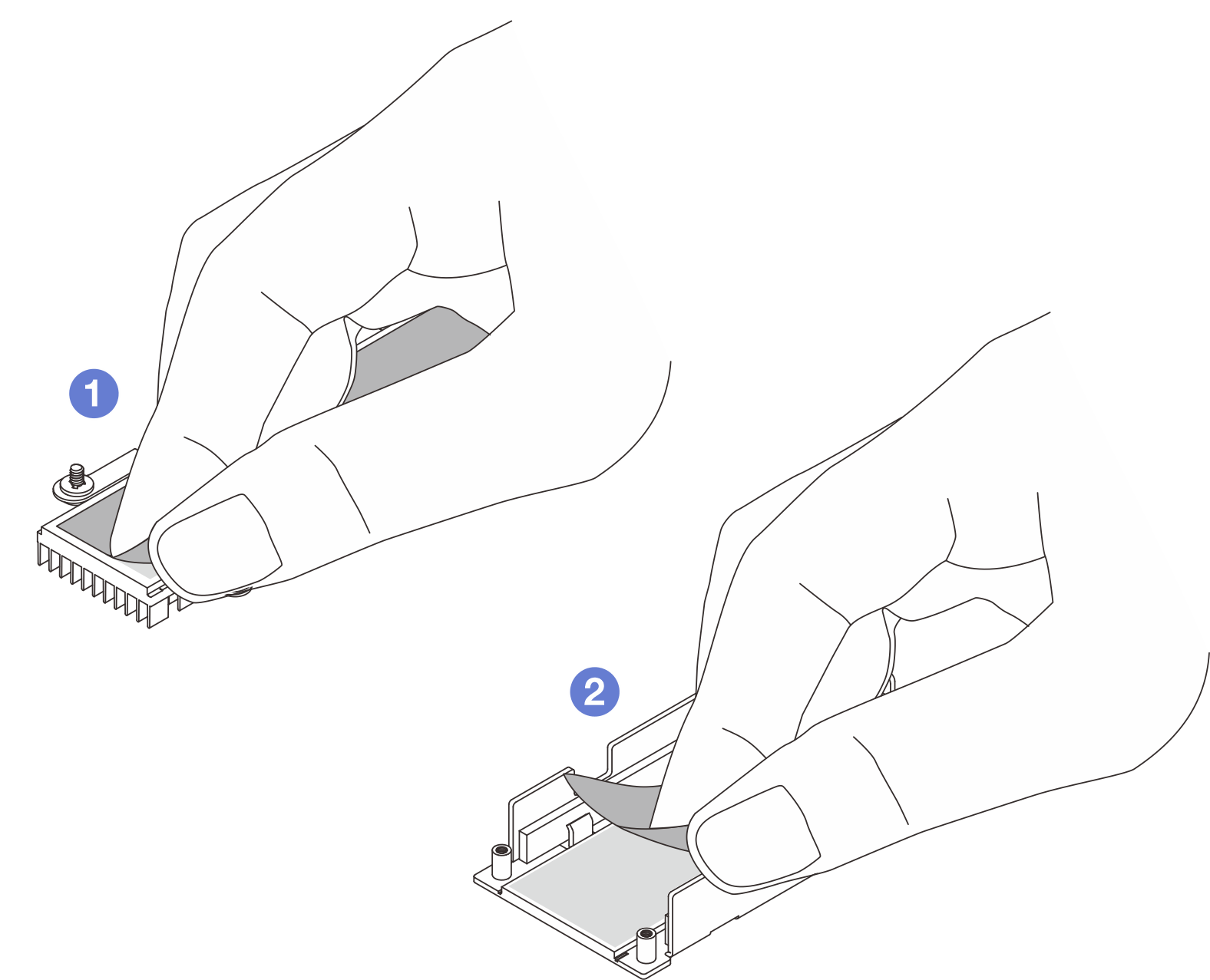

      図 1. フィルムをはがす

      • ヒートシンクのサーマル・パッドのフィルムをはがします。
      • トレイ・サーマル・パッドのフィルムをはがします。
    2. ヒートシンクと M.2 ドライブを組み合わせます。

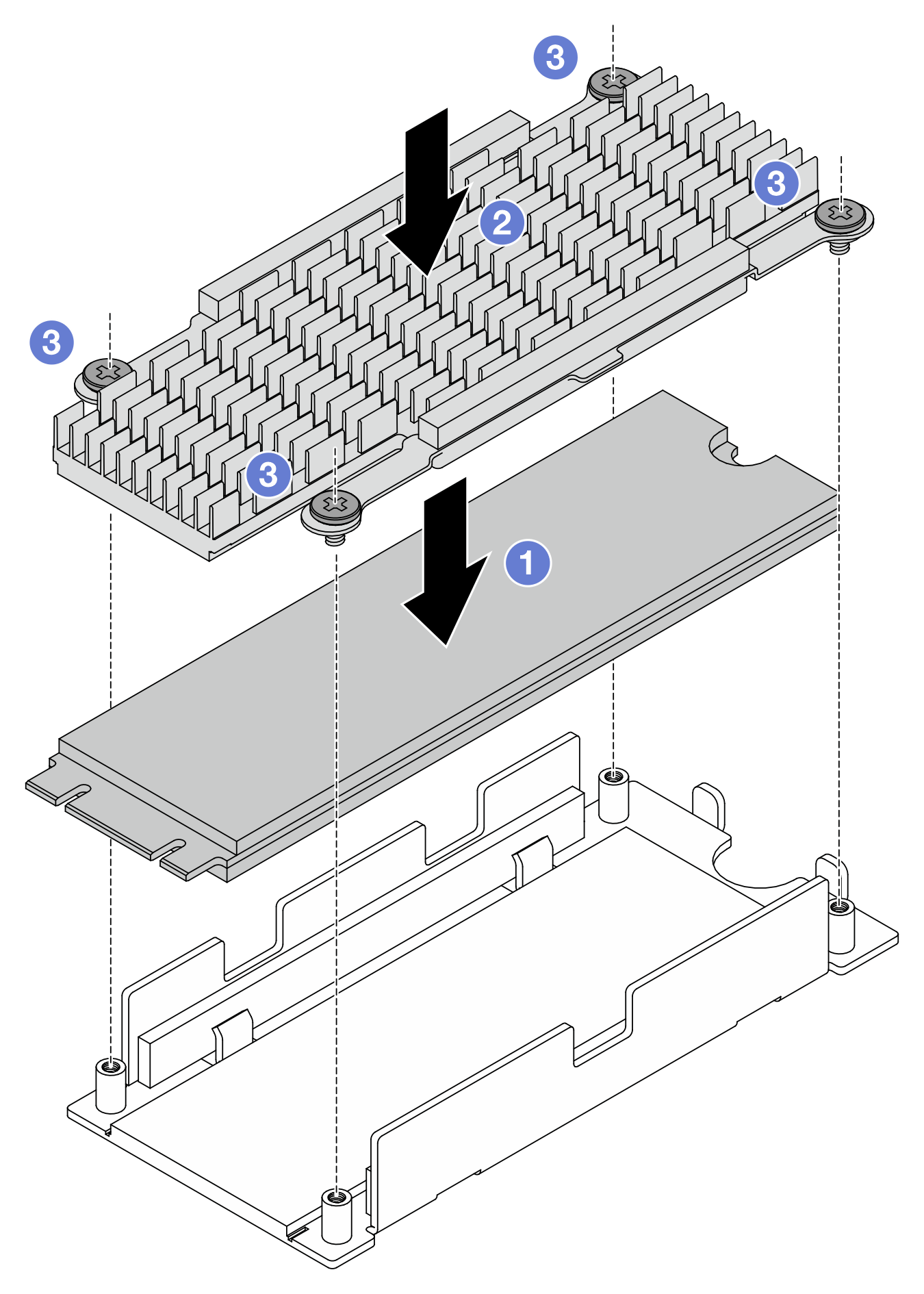

      図 2. M.2 ドライブの取り付け

      • M.2 ドライブを下部プレートに置きます。
      • ヒートシンクを下部プレートのガイド・ピンに合わせます。
      • 4 本のねじを締めて、ドライブおよびヒートシンクを固定します。
  2. M.2 変換コネクターをトレイに取り付けます。

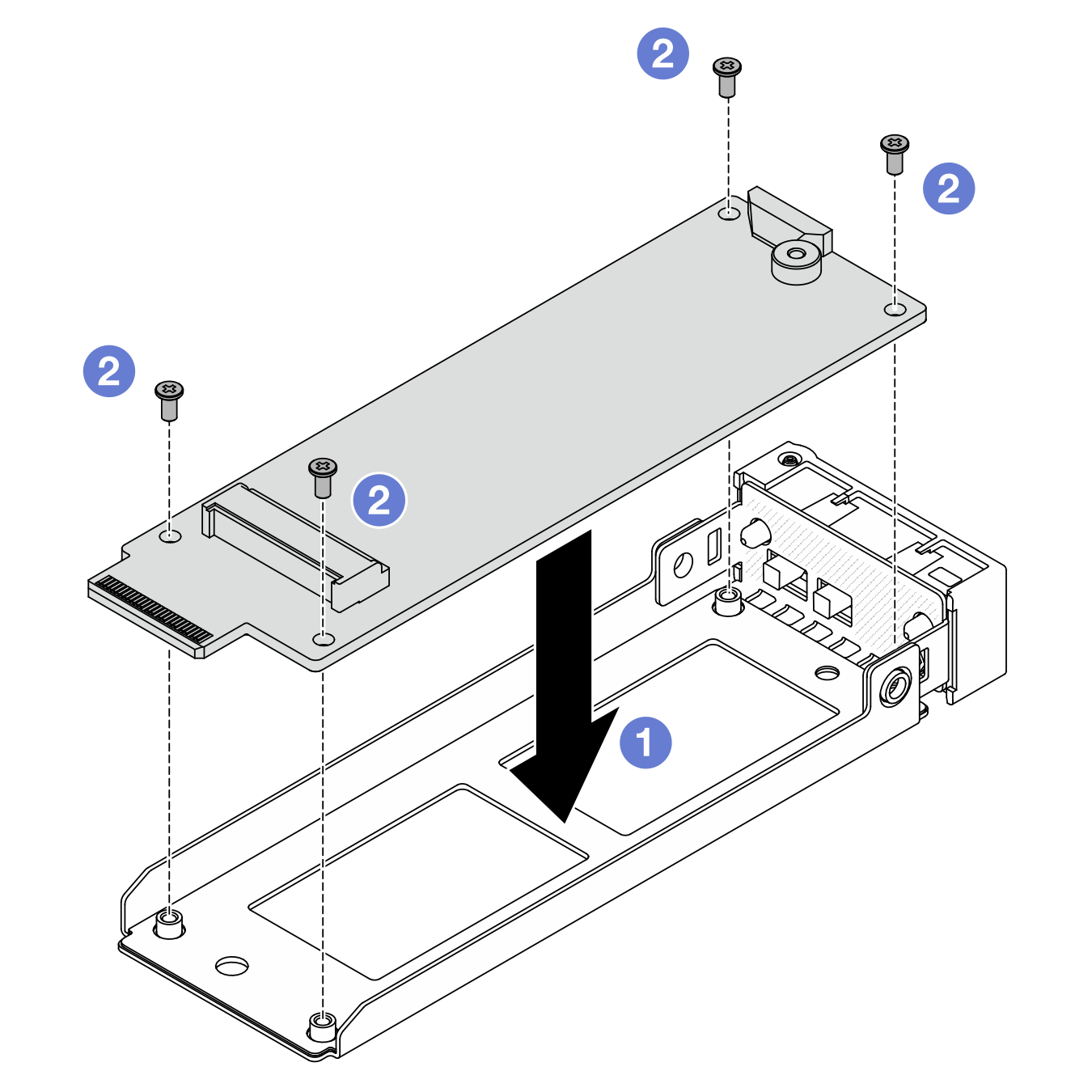

    図 3. M.2 変換コネクターの取り付け

    1. 変換コネクターをトレイのガイド・ピンに合わせます。
    2. 4 本のねじを締めて、変換コネクターを固定します。
  3. ヒートシンクが付いた M.2 ドライブを変換コネクターに取り付けます

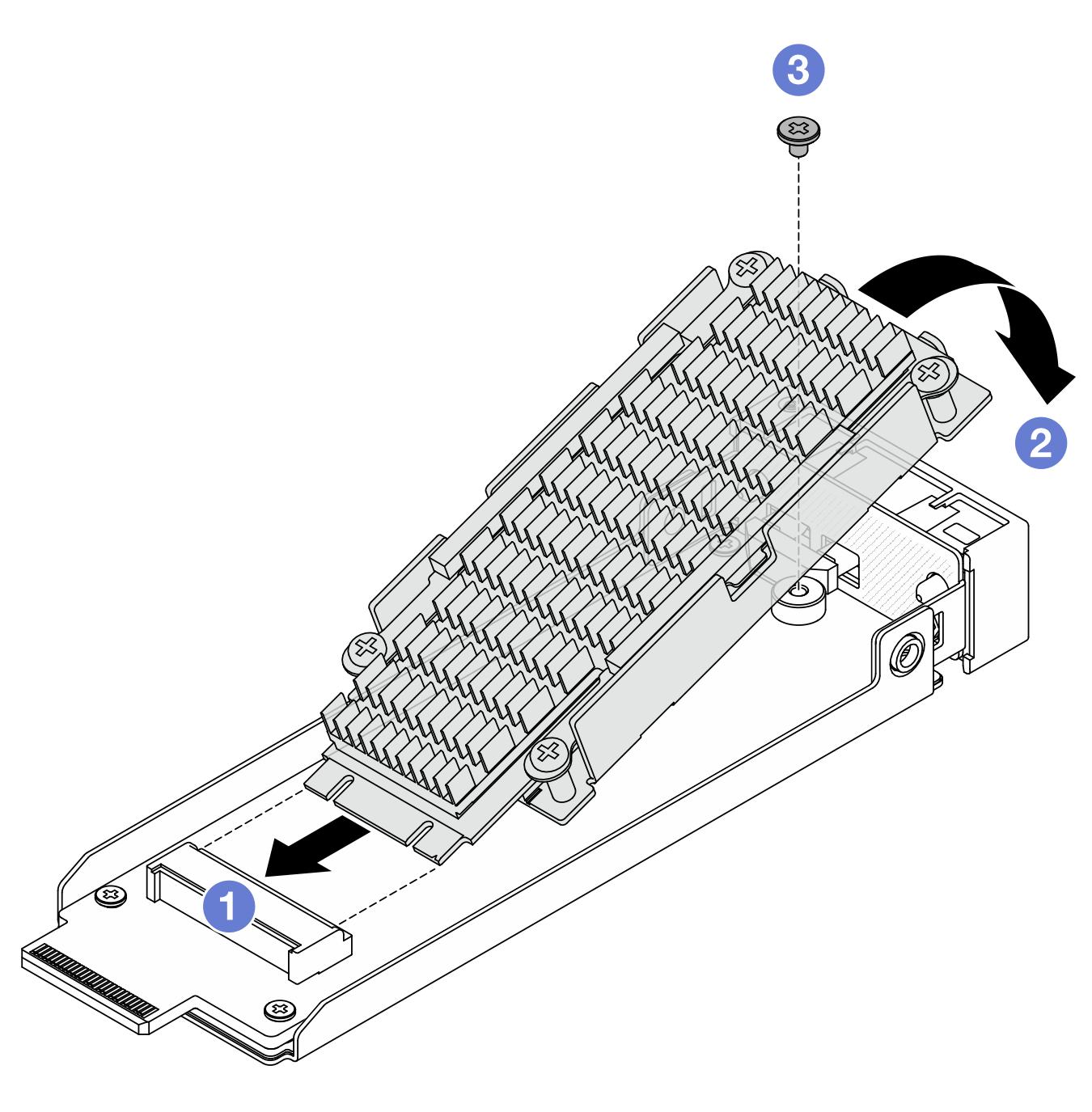

    図 4. ヒートシンクが付いた M.2 ドライブの取り付け

    1. ヒートシンクが付いた M.2 ドライブを斜めに持ち、ドライブを変換コネクター・スロットに挿入します。
    2. ドライブを変換コネクターまで押し下げます。
    3. 1 本のねじを締めてドライブを固定します。
完了したら

部品交換を完了します。部品交換の完了 を参照してください。
