組裝 M.2 硬碟組件

請依照本節中的指示組裝 M.2 硬碟組件。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 如有需要，請將新的散熱槽安裝到 M.2 硬碟。
    1. 在將新的散熱槽安裝到 M.2 硬碟之前，請撕下散熱墊上的薄膜。

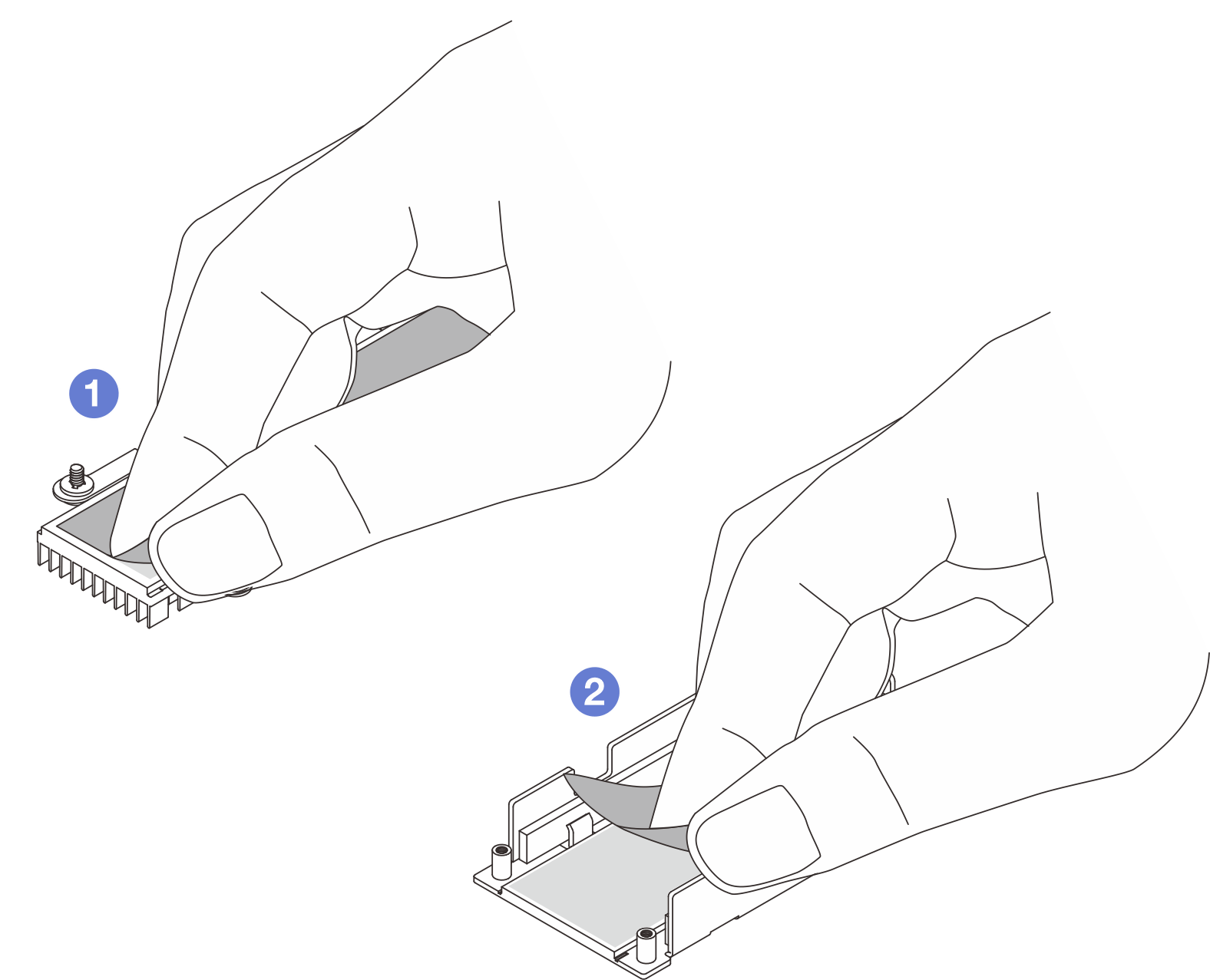

      圖 1. 撕下薄膜

      • 撕下散熱槽散熱墊上的薄膜。
      • 撕下卡匣散熱墊上的薄膜。
    2. 組合散熱槽和 M.2 硬碟。

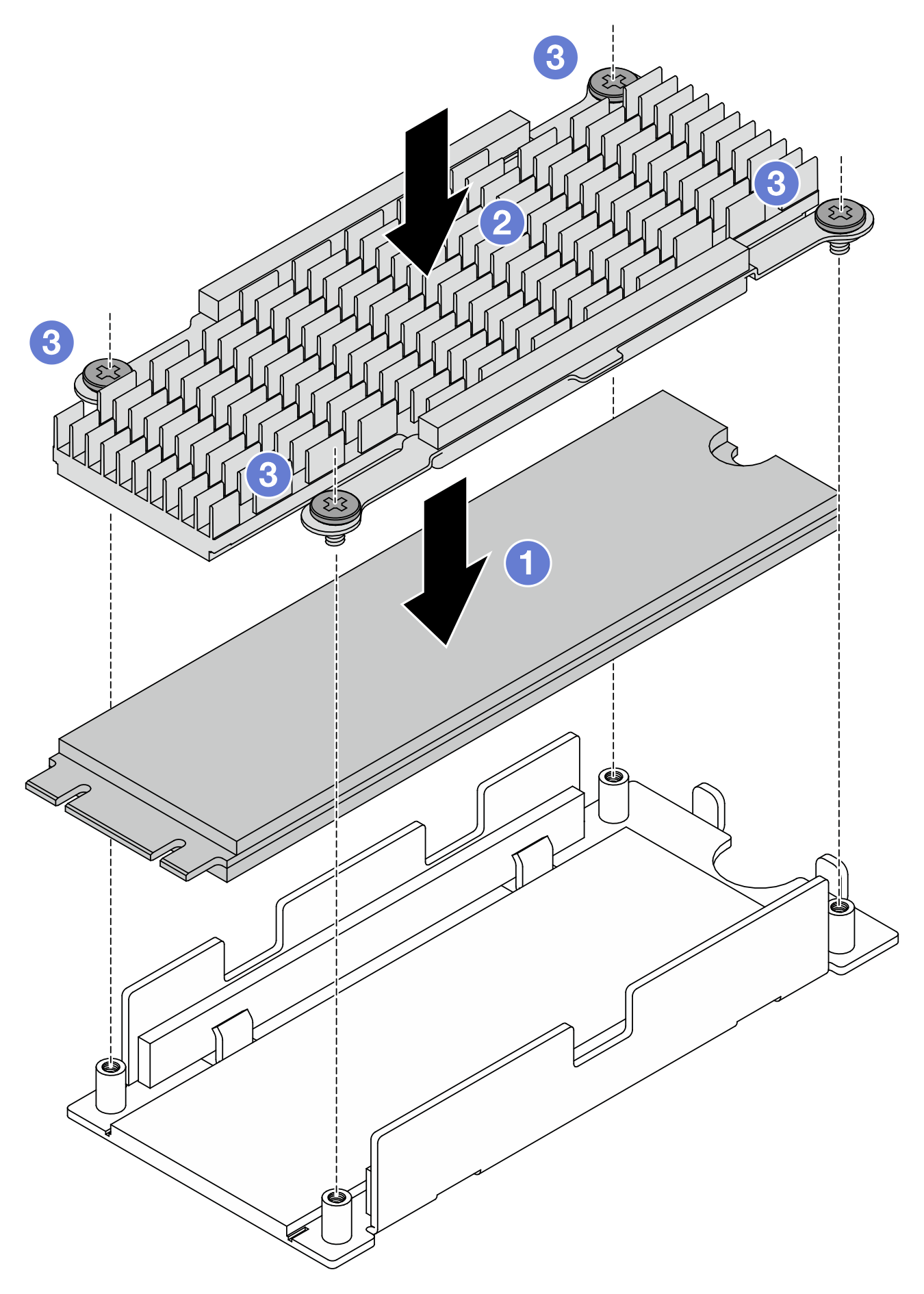

      圖 2. 安裝 M.2 硬碟

      • 將 M.2 硬碟放置於底板上。
      • 將散熱槽對齊底板上的導件插腳。
      • 鎖緊四顆螺絲以固定硬碟和散熱槽。
  2. 將 M.2 轉插卡安裝至匣中。

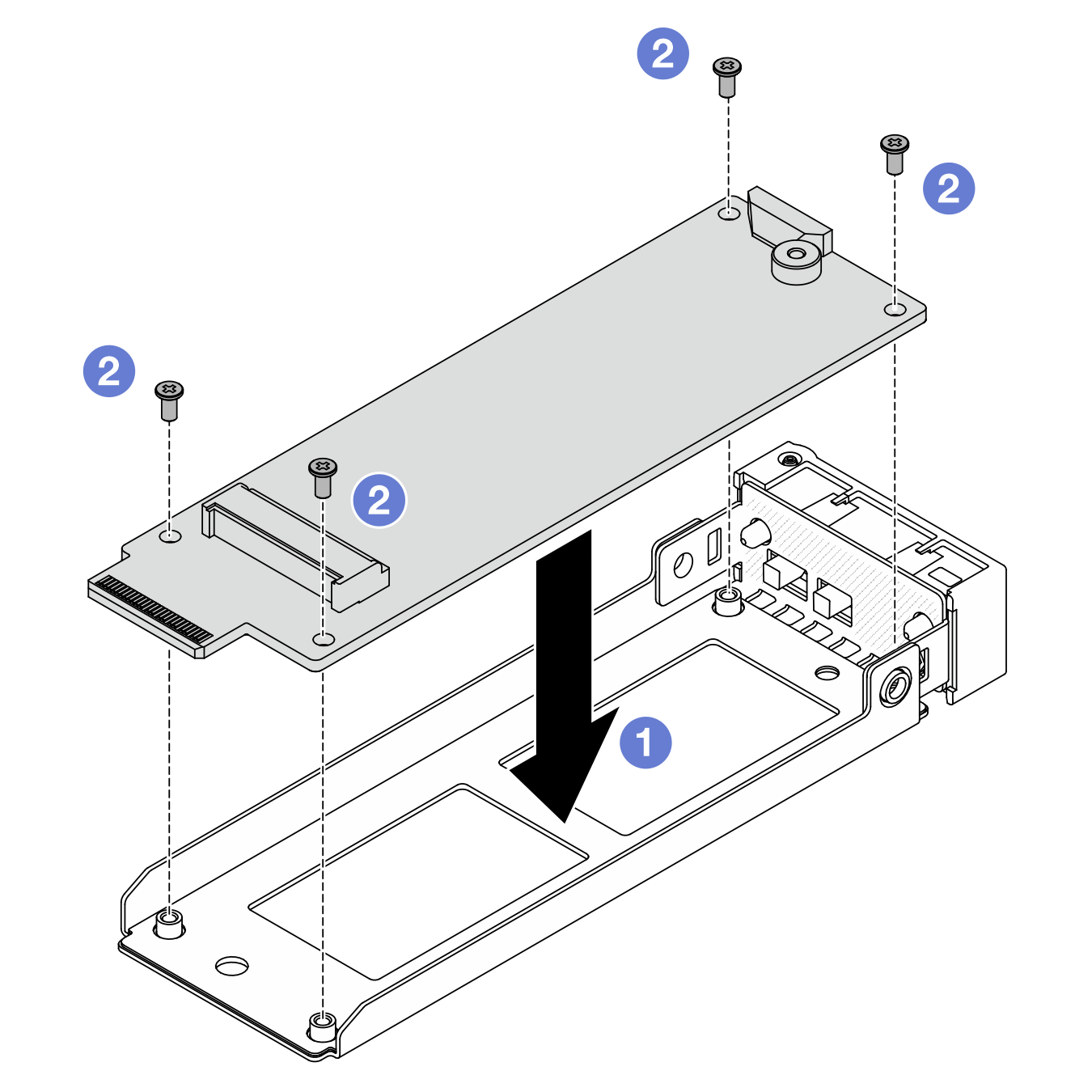

    圖 3. 安裝 M.2 轉插卡

    1. 將轉插卡對齊匣上的導件插腳。
    2. 鎖緊四個螺絲以固定轉插卡。
  3. 將帶有散熱槽的 M.2 硬碟安裝到轉插卡上

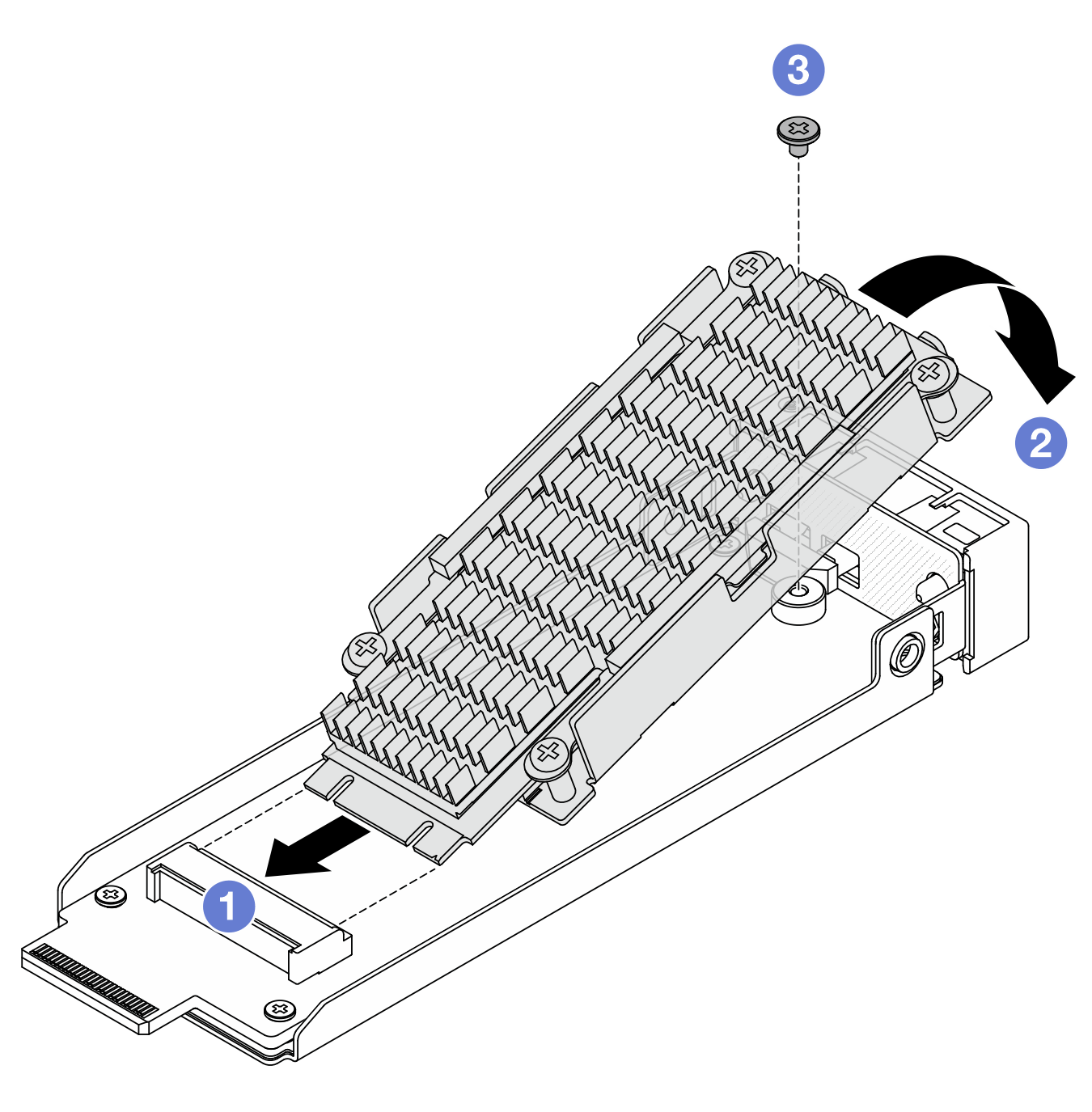

    圖 4. 安裝帶散熱槽的 M.2 硬碟

    1. 以一定角度握住帶有散熱槽的 M.2 硬碟，然後將硬碟插入轉插卡插槽。
    2. 將硬碟向下按至轉插卡。
    3. 鎖緊一顆螺絲以固定硬碟。
在您完成之後

完成零件更換請參閱完成零件更換。
