Assemblaggio di un assieme dell'unità M.2

Seguire le istruzioni riportate in questa sezione per assemblare un assieme dell'unità M.2.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Se necessario, installare un nuovo dissipatore di calore sull'unità M.2.
    1. Prima di installare un nuovo dissipatore di calore nell'unità M.2, rimuovere le pellicole sui pad termici.

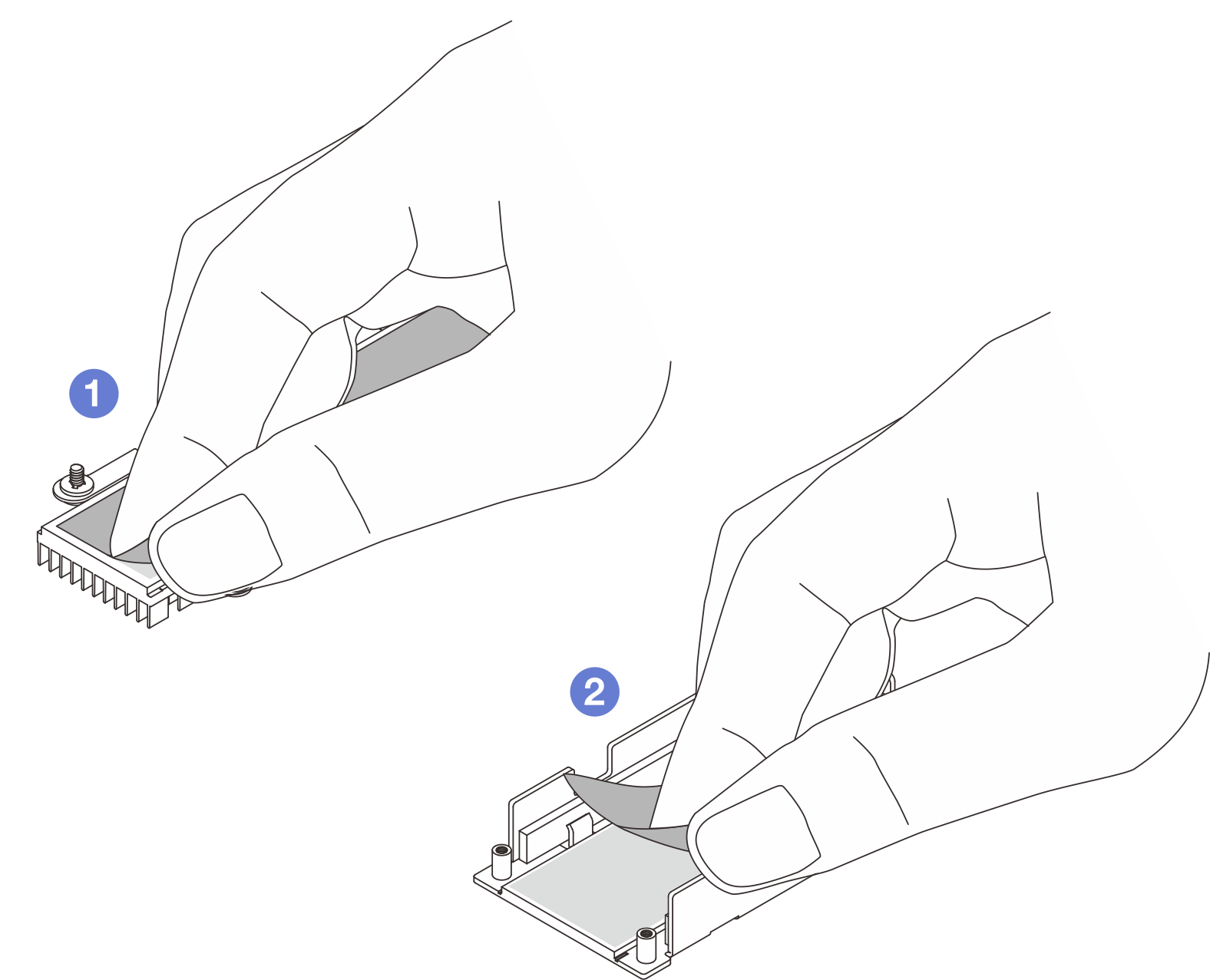

      Figura 1. Rimozione delle pellicole

      • Rimuovere la pellicola dal pad termico del dissipatore di calore.
      • Rimuovere la pellicola dal pad termico del vassoio.
    2. Unire il dissipatore di calore e l'unità M.2.

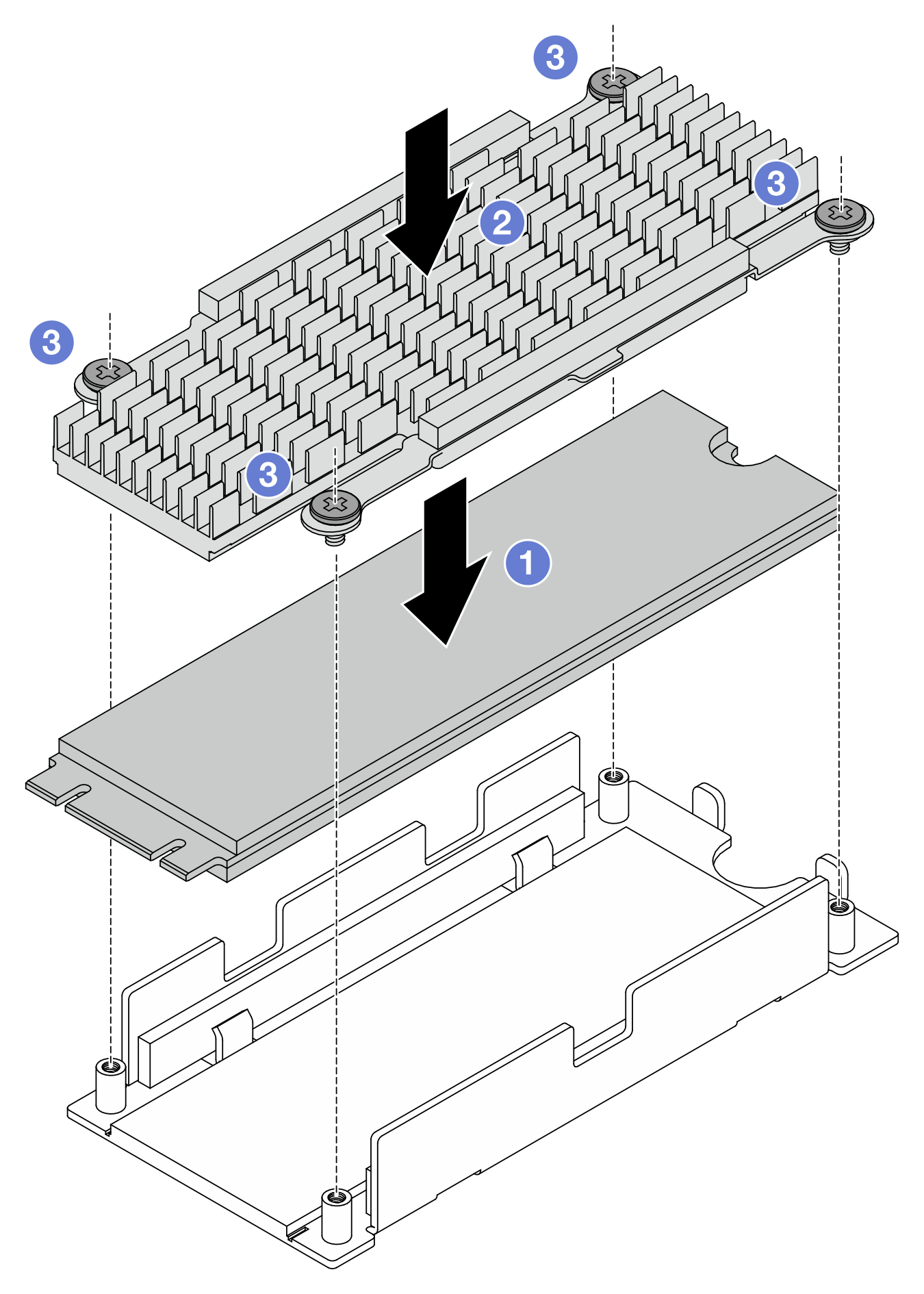

      Figura 2. Installazione dell'unità M.2

      • Posizionare l'unità M.2 sulla piastra inferiore.
      • Allineare il dissipatore di calore ai piedini della guida sulla piastra inferiore.
      • Serrare le quattro viti per fissare l'unità e il dissipatore di calore.
  2. Installare l'interposer M.2 nel vassoio.

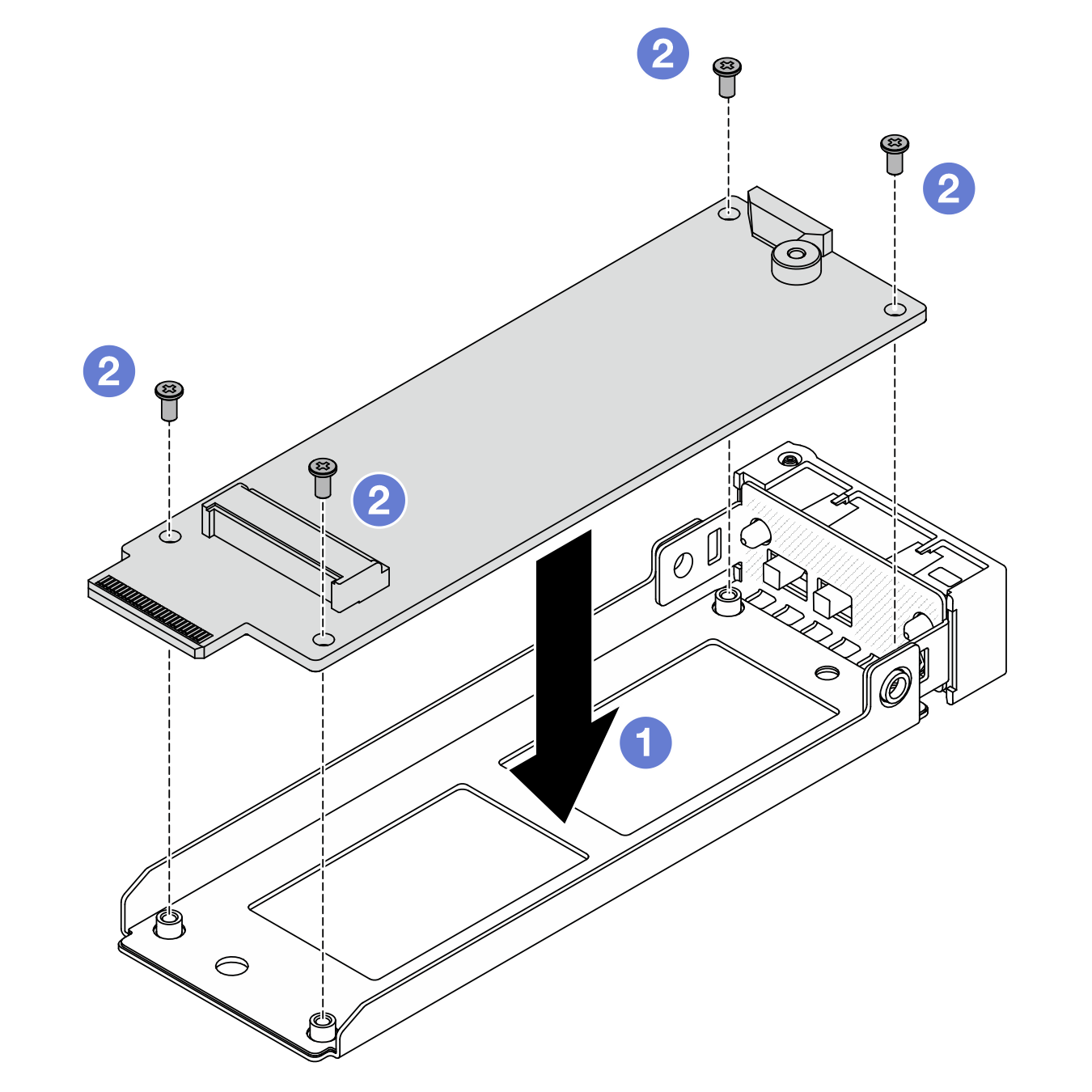

    Figura 3. Installazione dell'interposer M.2

    1. Allineare l'interposer ai piedini della guida sul vassoio.
    2. Serrare le quattro viti per fissare l'interposer.
  3. Installare l'unità M.2 con il dissipatore di calore nell'interposer

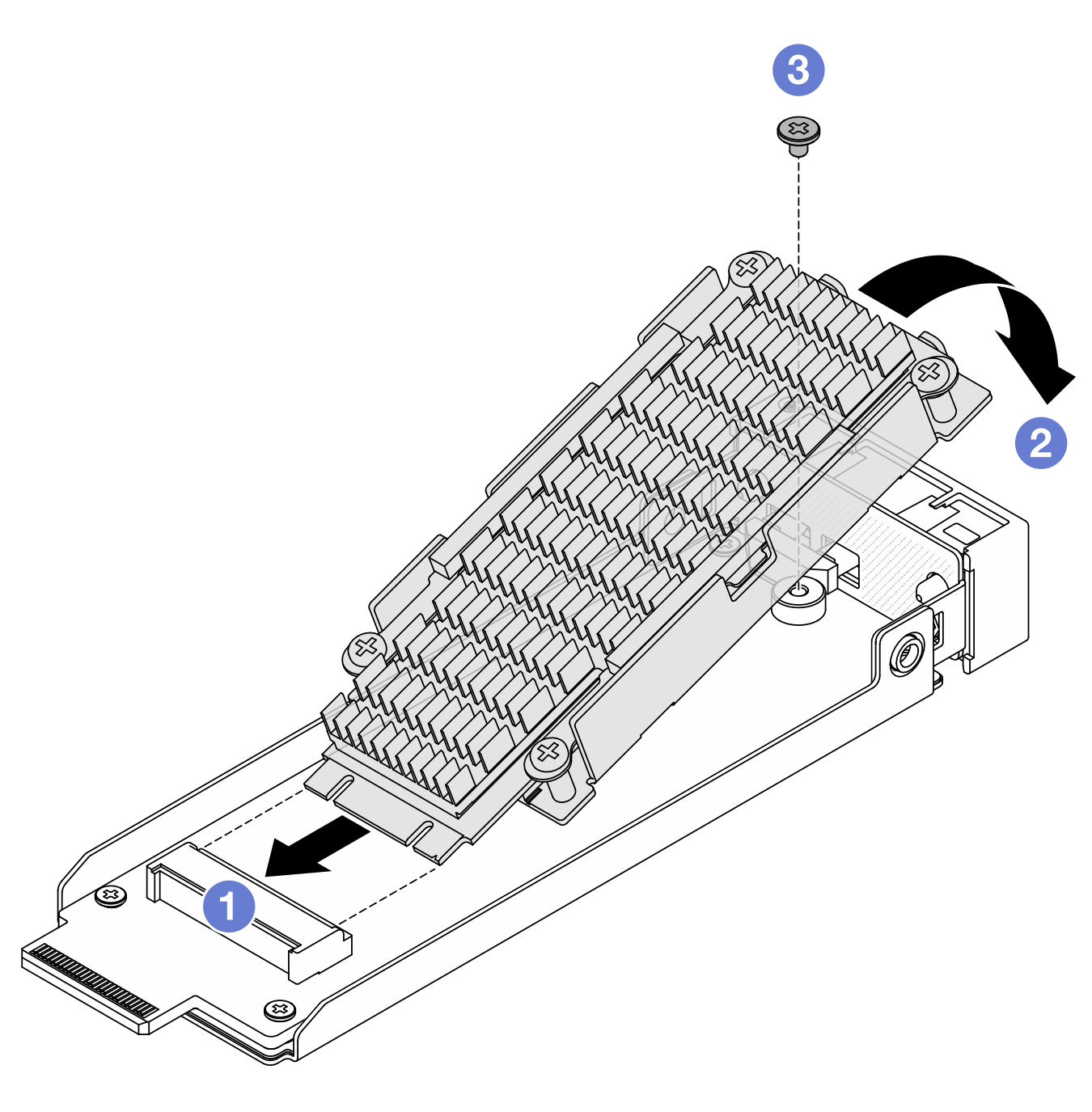

    Figura 4. Installazione dell'unità M.2 con dissipatore di calore

    1. Tenere inclinata l'unità M.2 con il dissipatore di calore e inserirla nello slot dell'interposer.
    2. Premere l'unità verso il basso sull'interposer.
    3. Serrare una vite per fissare l'unità.
Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
