Smontaggio di un assieme dell'unità M.2

Seguire le istruzioni riportate in questa sezione per smontare un assieme dell'unità M.2.

Informazioni su questa attività

Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Rimuovere l'assieme dell'unità M.2 hot-swap dallo chassis. Vedere Rimozione di un assieme dell'unità M.2 hot-swap.
  2. Rimuovere l'unità M.2 con il dissipatore di calore dall'interposer.

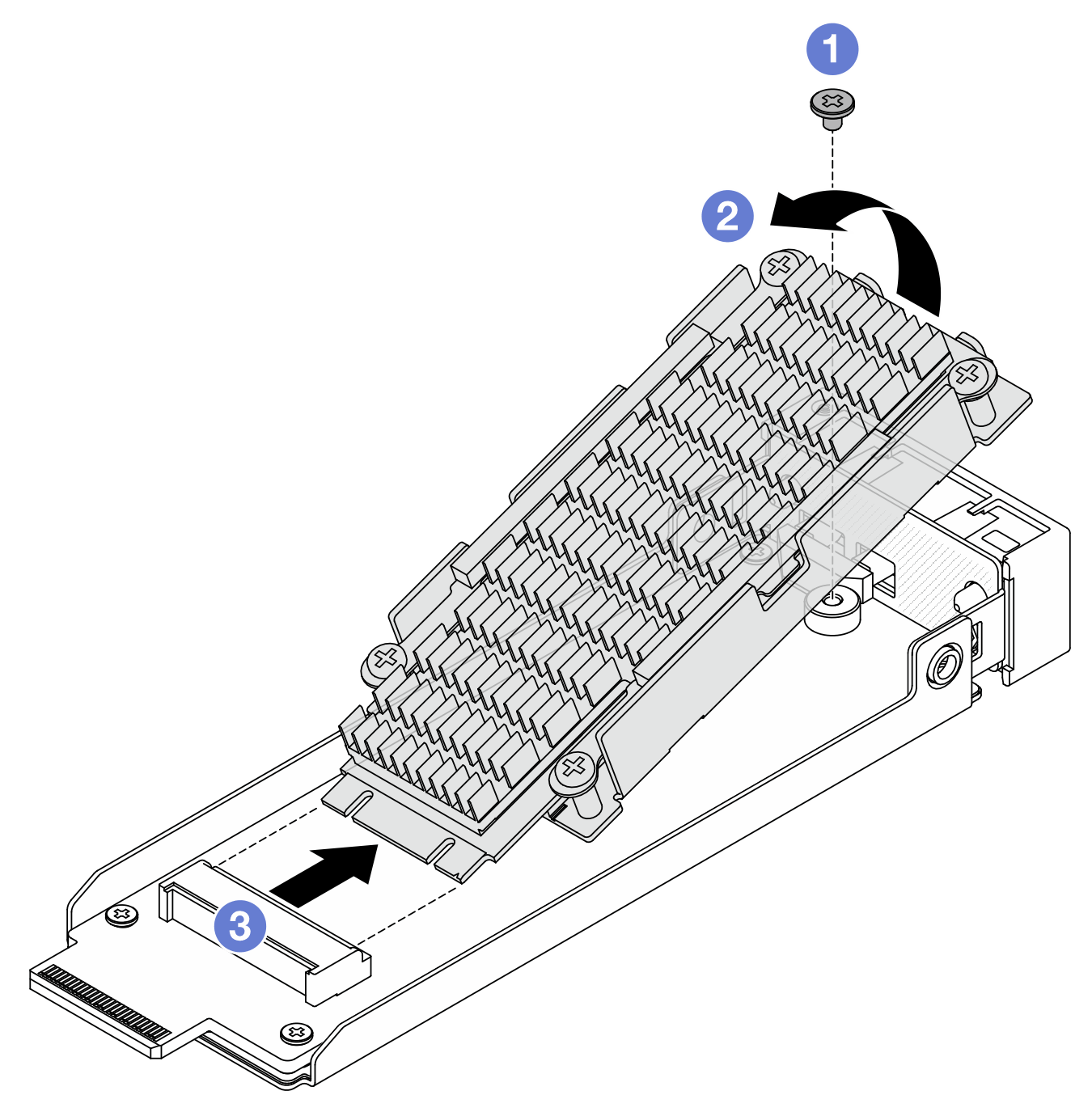

    Figura 1. Rimozione dell'unità M.2 con dissipatore di calore

    1. Allentare la vite che fissa l'unità M.2.
    2. Sollevare un lato dell'unità come illustrato in precedenza.
    3. Rimuovere l'unità M.2 dallo slot dell'interposer.
  3. Rimuovere l'interposer M.2.

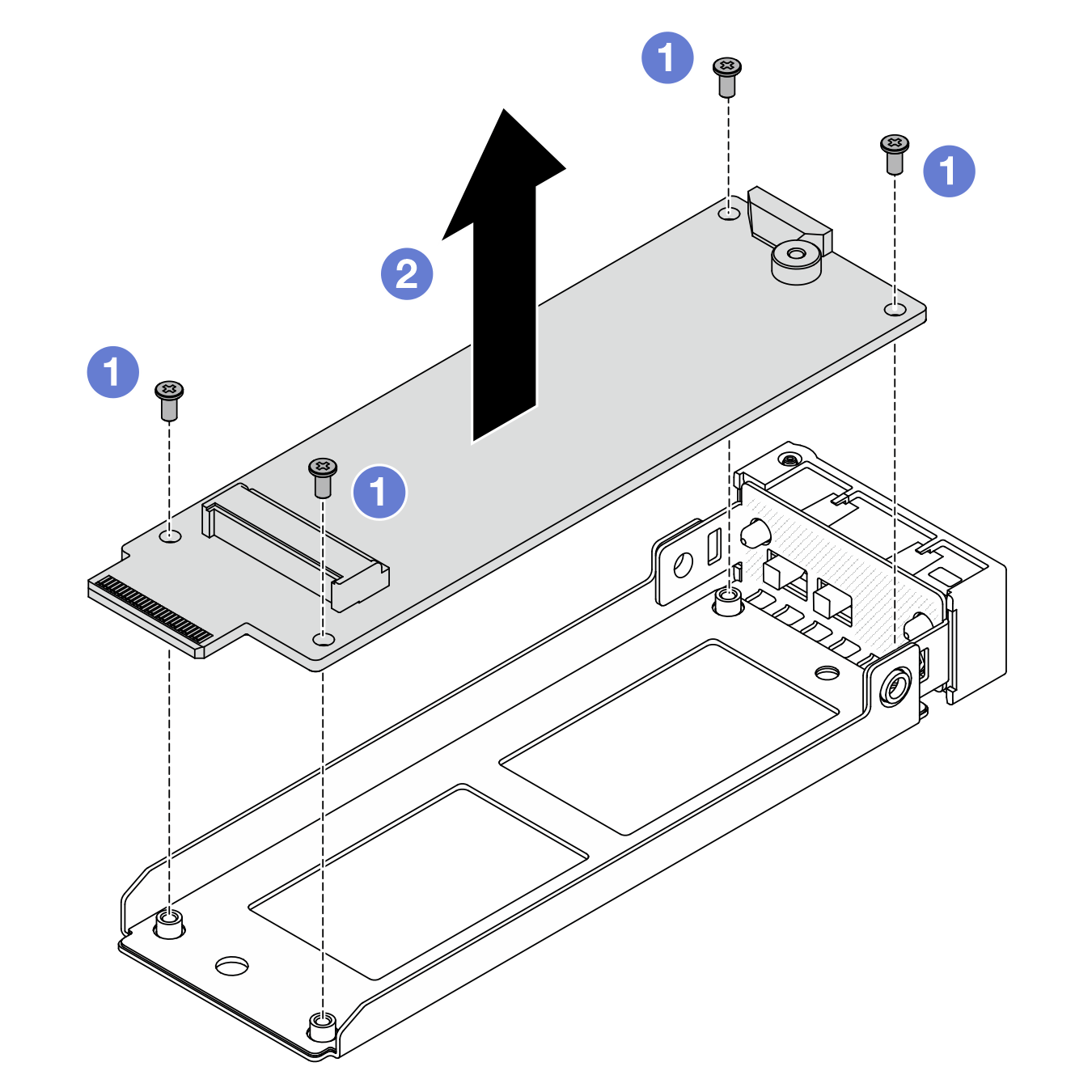

    Figura 2. Rimozione dell'interposer M.2

    1. Allentare le quattro viti che fissano l'interposer M.2.
    2. Sollevare l'interposer dal vassoio.
  4. Se necessario, separare l'unità M.2 e il dissipatore di calore.
    Nota
    Una volta che il dissipatore di calore e la piastra inferiore sono stati separati dall'unità M.2, i pad termici utilizzati non sono riutilizzabili. Se il dissipatore di calore e la piastra inferiore devono essere riutilizzati, pulire i residui dei pad termici e applicare nuovi pad termici.

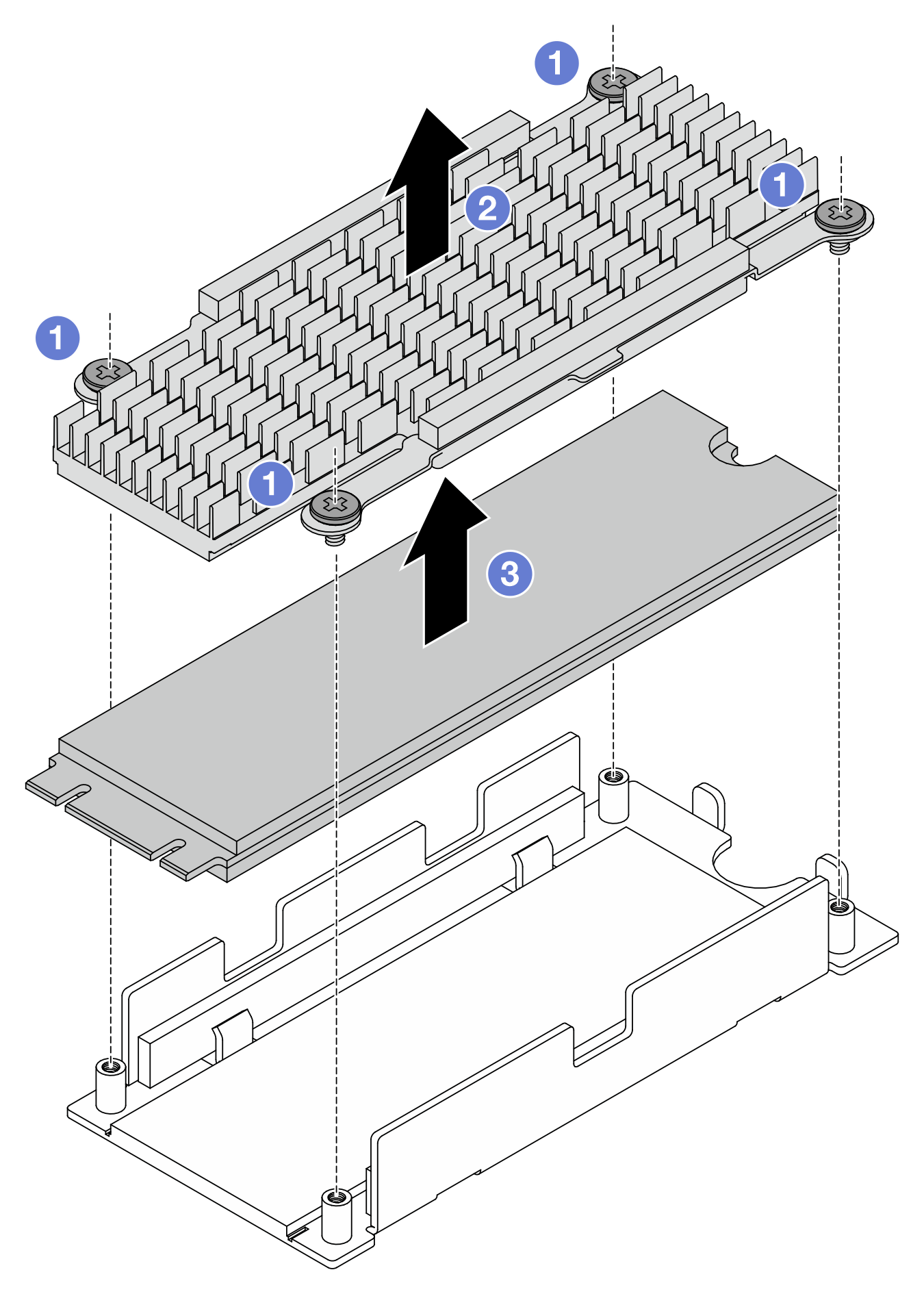

    Figura 3. Rimozione dell'unità M.2

    1. Allentare le quattro viti che fissano il dissipatore di calore.
    2. Sollevare il dissipatore di calore dalla piastra inferiore.
    3. Sollevare l'unità dalla piastra inferiore.
  5. Se la piastra inferiore e il dissipatore di calore devono essere riutilizzati, pulire i residui dei pad termici.

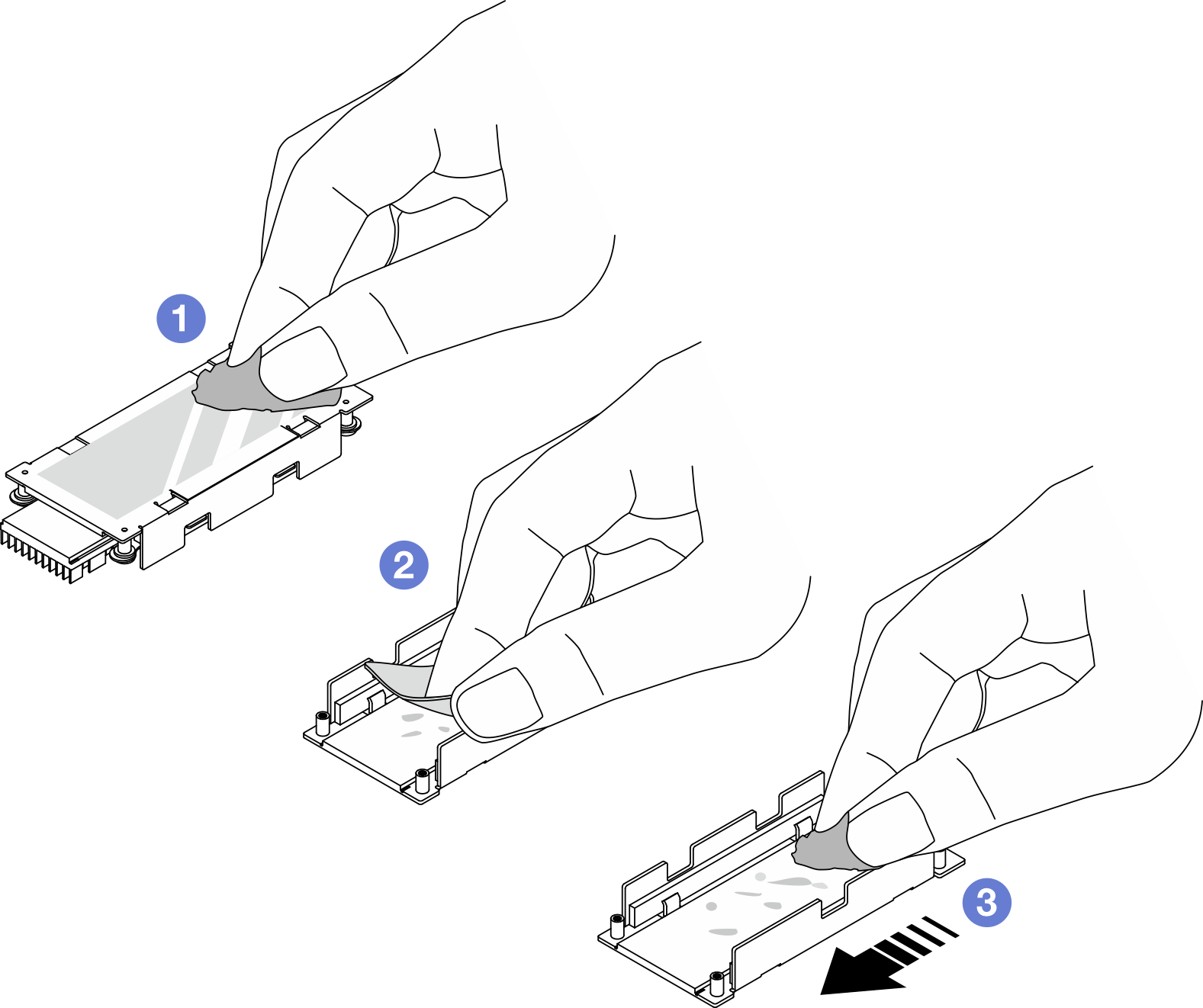

    Figura 4. Pulizia del dissipatore di calore e della piastra inferiore

    1. Pulire i residui dei pad termici sul retro del dissipatore di calore con un panno imbevuto di alcol.
    2. Rimuovere il pad termico dalla piastra inferiore.
    3. Pulire i residui passando un panno imbevuto di alcol in un'unica direzione.

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
