Desensamblaje de un conjunto de unidad M.2

Siga las instrucciones que aparecen en esta sección para desmontar un conjunto de unidad M.2.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Quite el conjunto de la unidad M.2 de intercambio en caliente del chasis. Consulte Extracción de un conjunto de unidad M.2 de intercambio en caliente.
  2. Quitar la unidad M.2 con el disipador de calor del intercalador.

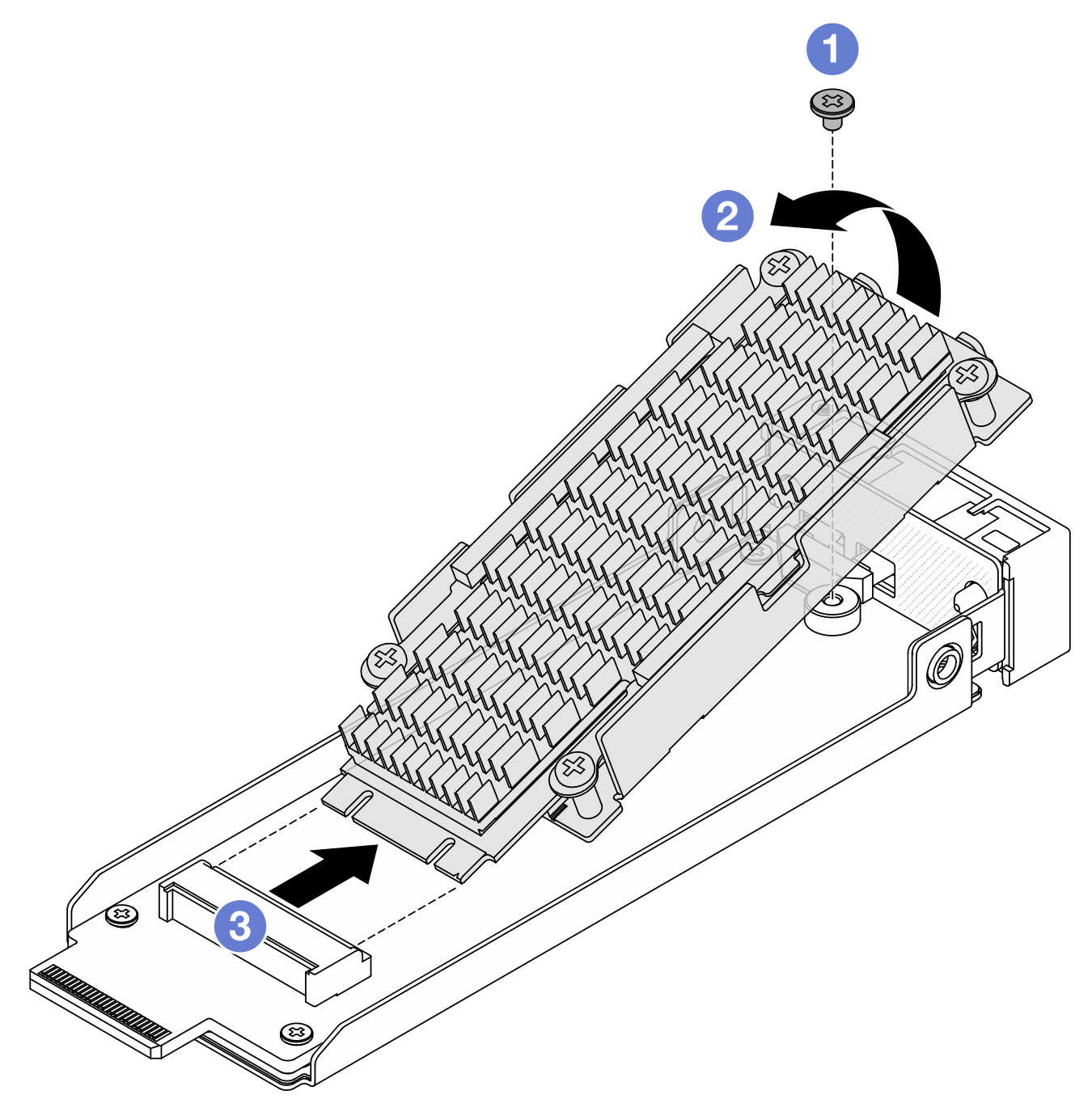

    Figura 1. Quite la unidad M.2 con disipador de calor

    1. Suelte un tornillo que asegura la unidad M.2.
    2. Levante un lado de la unidad tal como se muestra arriba.
    3. Quite la unidad M.2 de la ranura del intercalador.
  3. Quite el intercalador M.2.

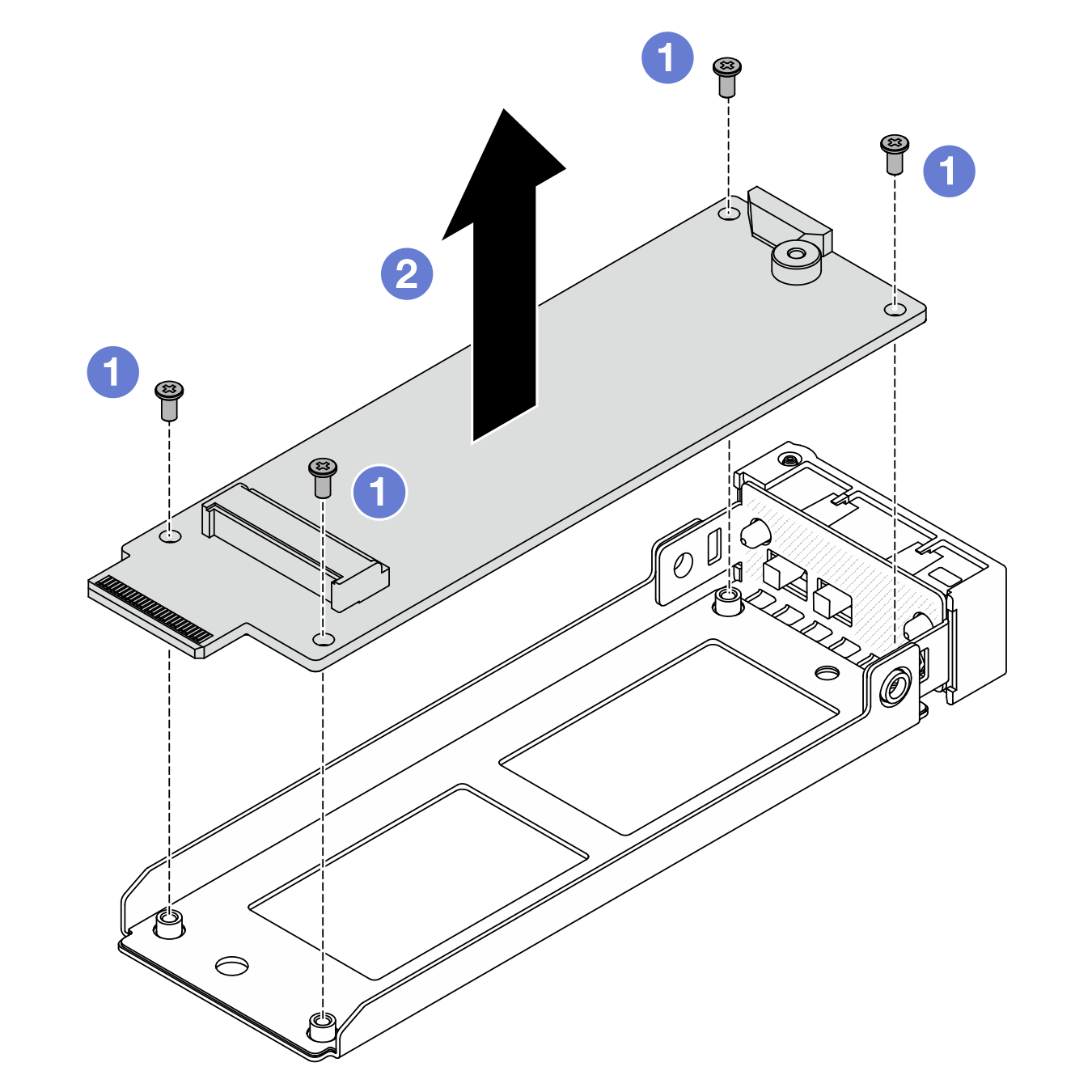

    Figura 2. Extracción del intercalador M.2

    1. Suelte cuatro tornillos que fijan el intercalador M.2.
    2. Levante el intercalador para quitarlo de la bandeja.
  4. Si es necesario, separe la unidad M.2 y el disipador de calor.
    Nota
    Una vez que el disipador de calor y la placa inferior están separados de la unidad M.2, las almohadillas térmicas usadas no son reutilizables. Si se van a reutilizar el disipador de calor y la placa inferior, limpie los residuos de la almohadilla térmica y aplique almohadillas térmicas nuevas.

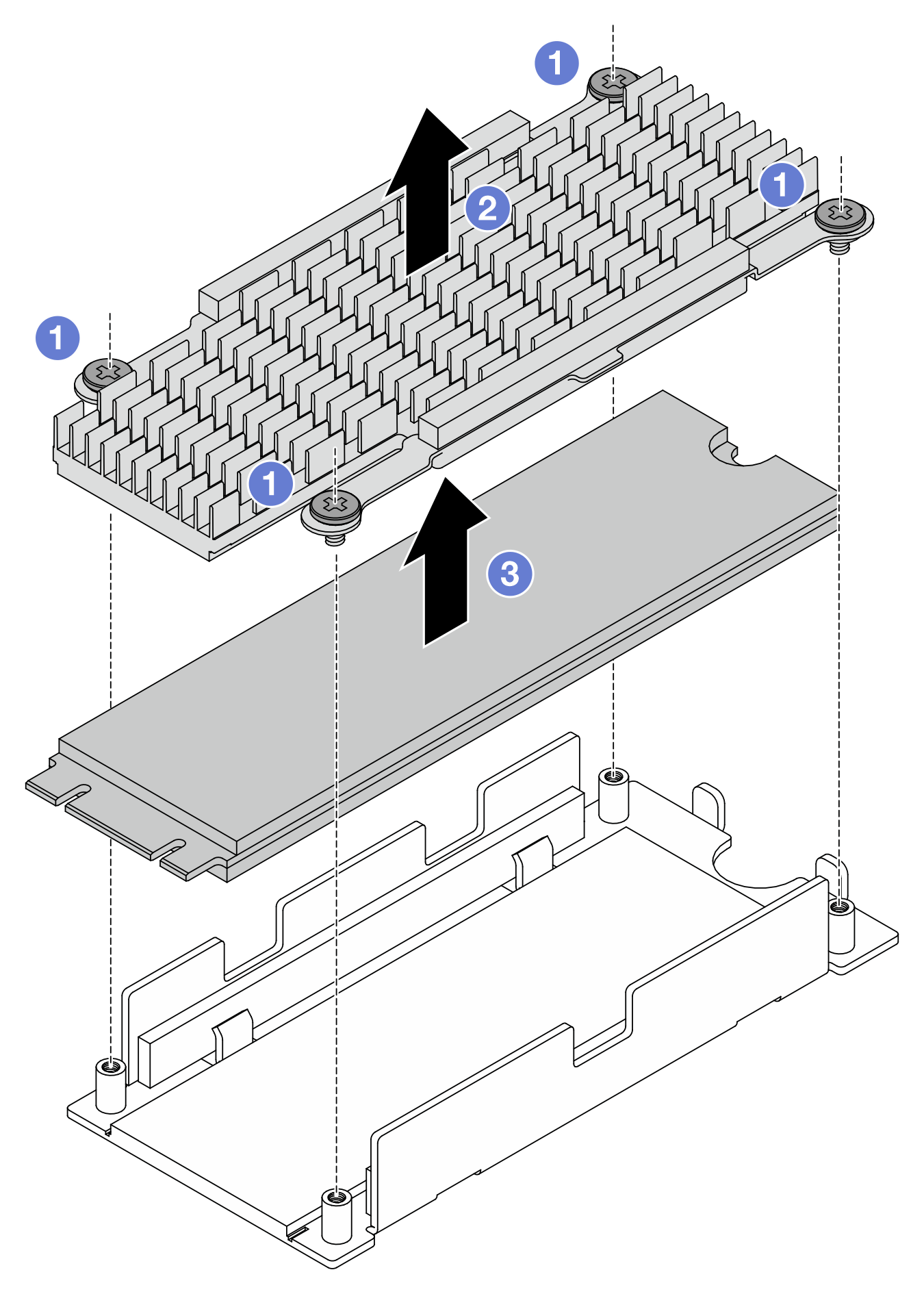

    Figura 3. Extracción de la unidad M.2

    1. Suelte los cuatro tornillos que fijan el disipador de calor.
    2. Levante el disipador de calor para quitarlo de la placa inferior.
    3. Levante la unidad para quitarla de la placa inferior.
  5. Si se van a reutilizar la placa inferior y el disipador de calor, limpie los residuos de las almohadillas térmicas.

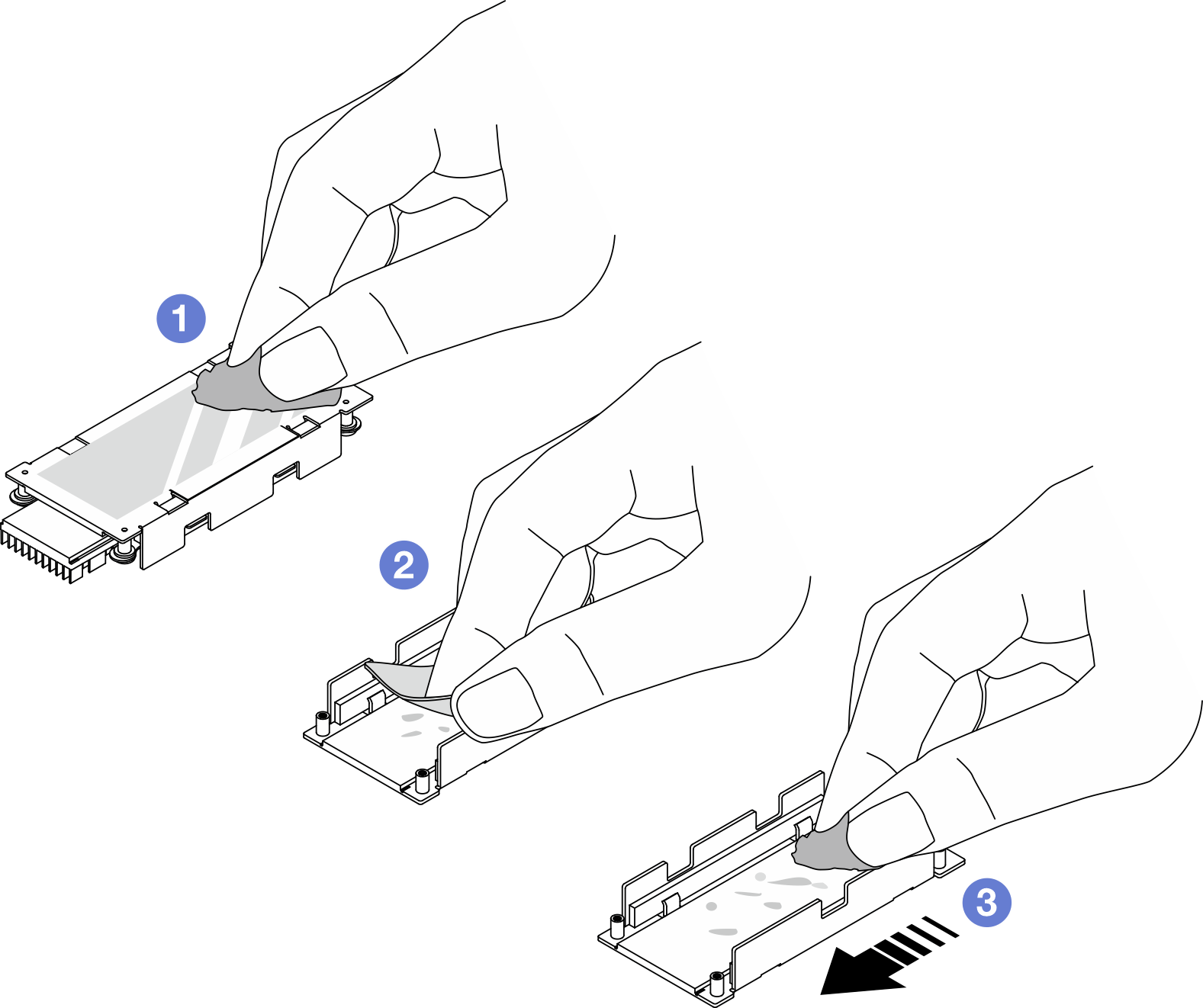

    Figura 4. Limpieza del disipador de calor y de la placa inferior

    1. Limpie los residuos de las almohadillas térmicas de la parte posterior del disipador de calor con una toallita limpiadora con alcohol.
    2. Retire la almohadilla térmica de la placa inferior.
    3. Limpie los residuos pasando una toalla limpiadora con alcohol en una dirección.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
