ถอดส่วนประกอบไดรฟ์ M.2

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแยกชิ้นส่วนประกอบไดรฟ์ M.2

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. ถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap ออกจากตัวเครื่อง ดูถอดส่วนประกอบไดรฟ์ M.2 แบบ Hot-swap
  2. ถอดไดรฟ์ M.2 พร้อมตัวระบายความร้อนออกจากอินเตอร์โพสเซอร์

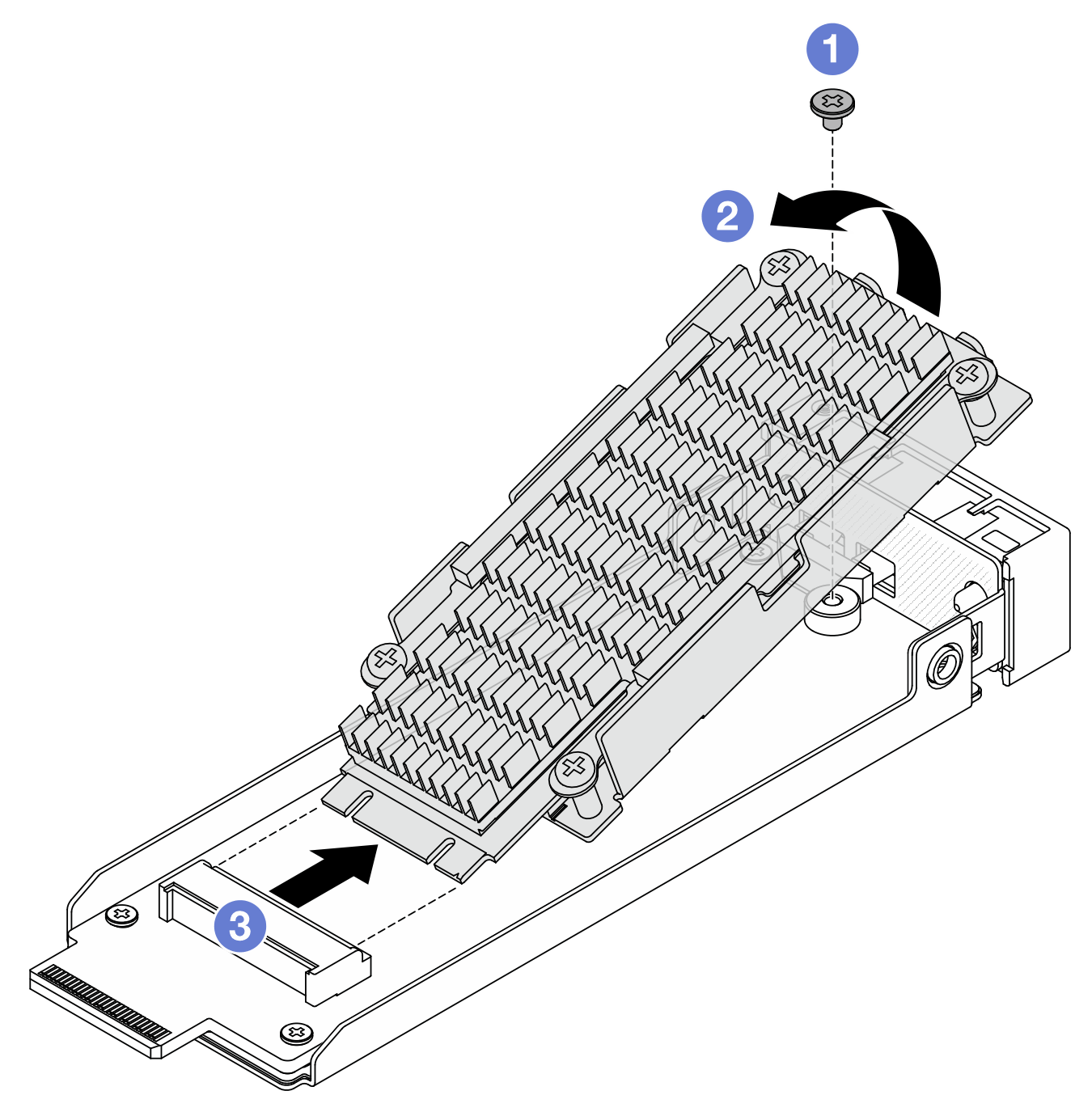

    รูปที่ 1. ถอดไดรฟ์ M.2 พร้อมตัวระบายความร้อน

    1. คลายสกรูที่ยึดไดรฟ์ M.2
    2. ยกส่วนประกอบไดรฟ์ด้านหนึ่งขึ้นตามภาพด้านบน
    3. ถอดไดรฟ์ M.2 ออกจากช่องเสียบอินเทอร์โพเซอร์
  3. ถอดอินเทอร์โพเซอร์ M.2 ด้านหลัง

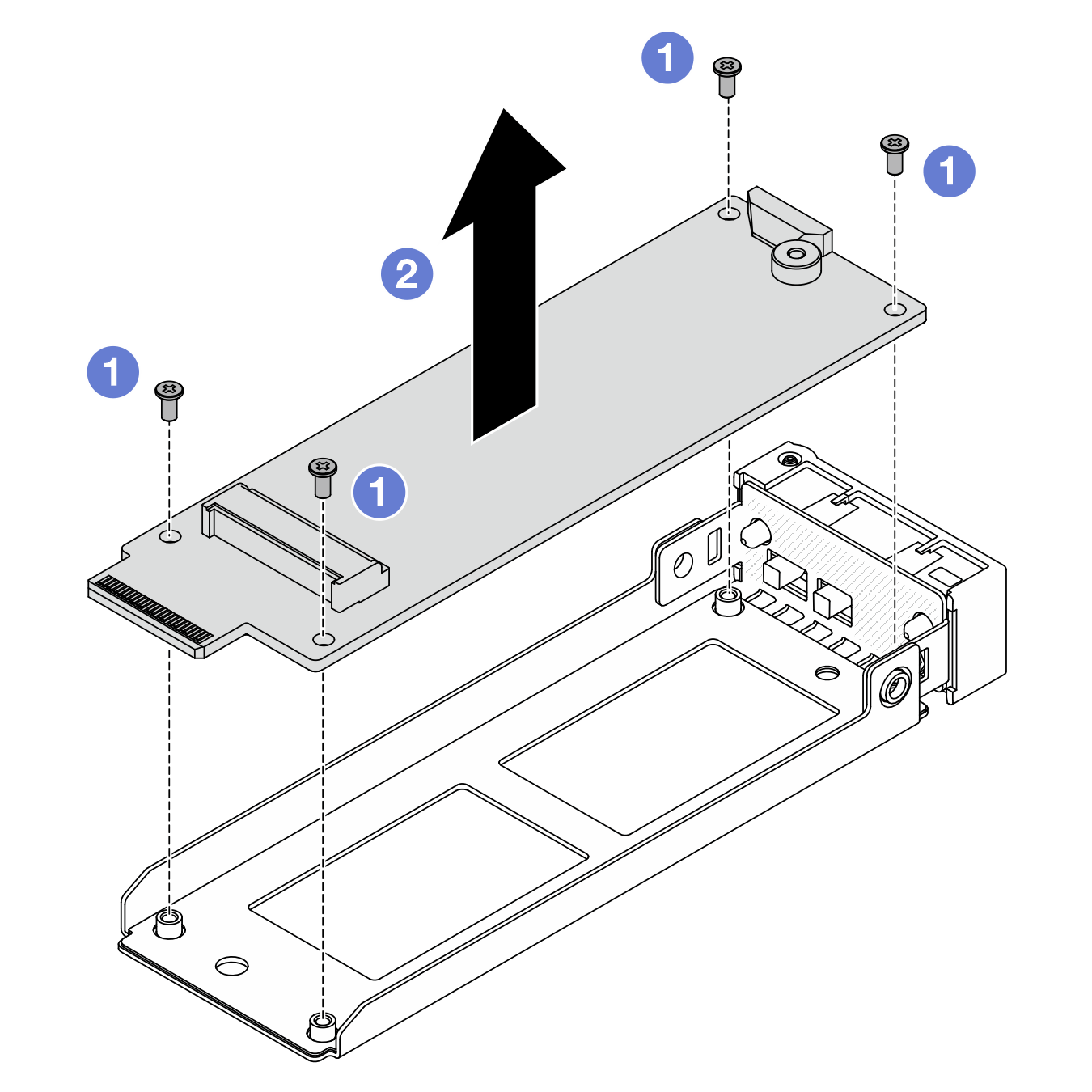

    รูปที่ 2. การถอดอินเทอร์โพเซอร์ M.2

    1. คลายสกรูสี่ตัวที่ล็อคอินเทอร์โพเซอร์ M.2 ไว้
    2. ยกอินเทอร์โพเซอร์ออกจากถาด
  4. หากจำเป็น ให้แยกไดรฟ์ M.2 และตัวระบายความร้อนออก
    หมายเหตุ
    เมื่อแยกตัวระบายความร้อนและแผ่นด้านล่างออกจากไดรฟ์ M.2 แล้ว แผ่นระบายความร้อนที่ใช้แล้วจะไม่สามารถนำกลับมาใช้ใหม่ได้ หากจะนำตัวระบายความร้อนและแผ่นด้านล่างกลับมาใช้ใหม่ ให้ทำความสะอาดแผ่นระบายความร้อนที่ตกค้างและติดแผ่นระบายความร้อนใหม่

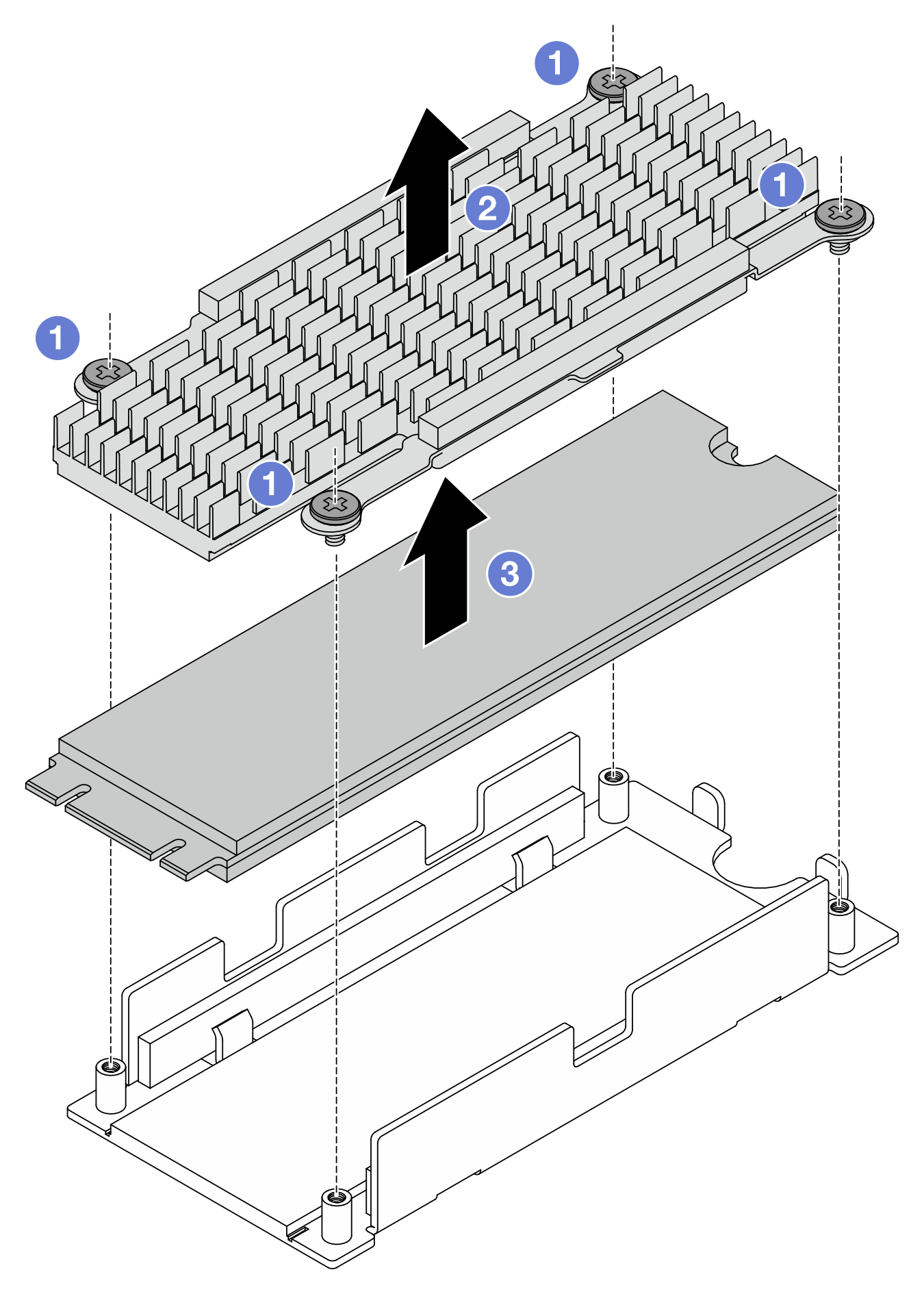

    รูปที่ 3. การถอดไดรฟ์ M.2

    1. คลายสกรูสี่ตัวที่ยึดตัวระบายความร้อน
    2. ยกตัวระบายความร้อนออกจากแผ่นด้านล่าง
    3. ยกไดรฟ์ออกจากแผ่นด้านล่าง
  5. หากจะนำแผ่นด้านล่างและตัวระบายความร้อนกลับมาใช้ใหม่ ให้ทำความสะอาดสิ่งตกค้างของแผ่นระบายความร้อน

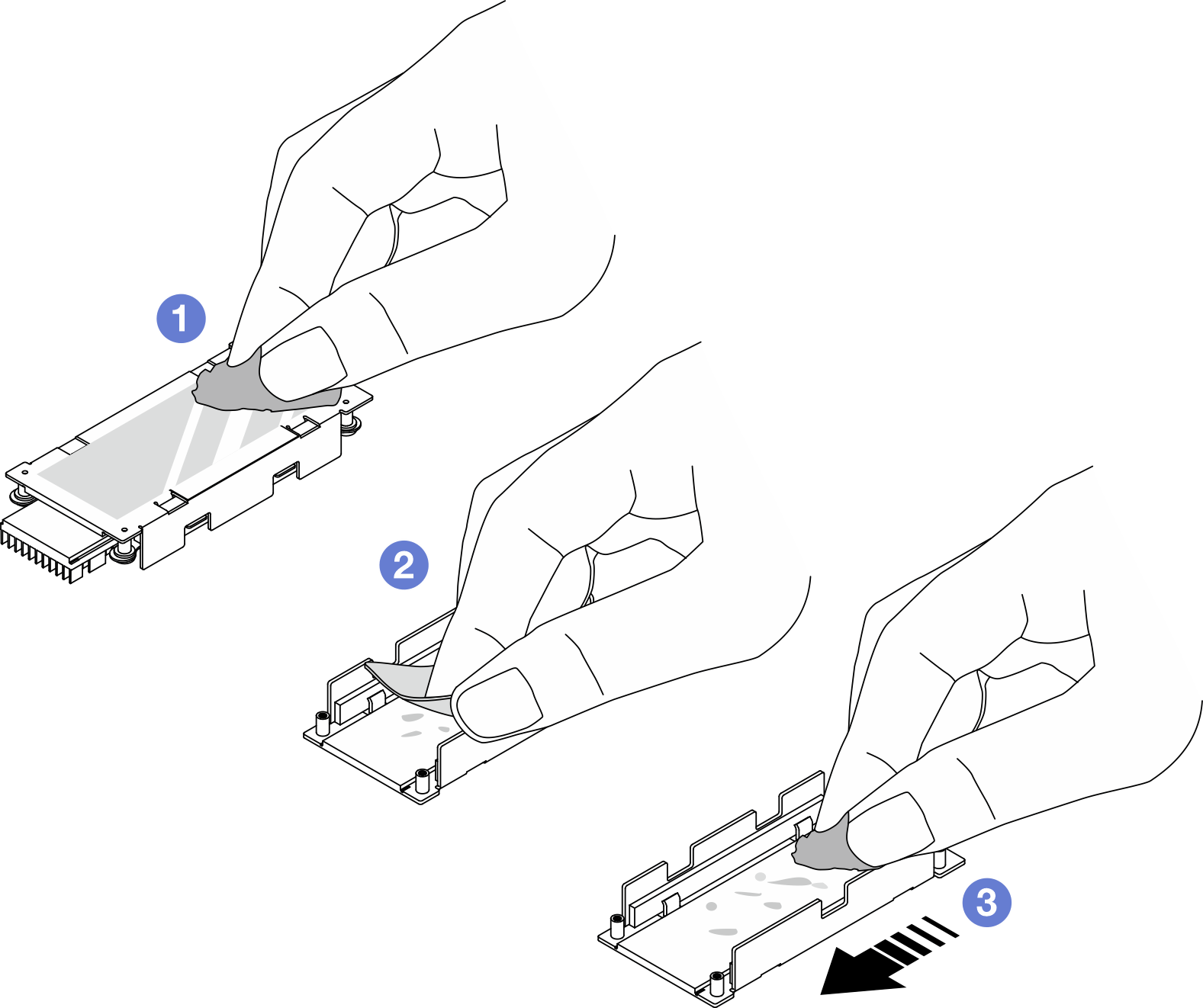

    รูปที่ 4. การทำความสะอาดแผ่นระบายความร้อนและแผ่นด้านล่าง

    1. ทำความสะอาดสิ่งตกค้างที่แผ่นระบายความร้อนที่ด้านหลังของตัวระบายความร้อนด้วยแผ่นทำความสะอาดที่มีแอลกอฮอล์
    2. แผ่นระบายความร้อนที่แผ่นด้านล่างออก
    3. ทำความสะอาดสิ่งตกค้างโดยการปัดด้วยผ้าทำความสะอาดแอลกอฮอล์ในทิศทางเดียว

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
