Разборка блока дисков M.2

В этом разделе приведены инструкции по разборке блока диска M.2.

Процедура

1. Снимите блок оперативно заменяемого диска M.2 с шасси. См. раздел Снятие блока оперативно заменяемых дисков M.2.
2. Снимите диск M.2 с радиатором с интерпозера.

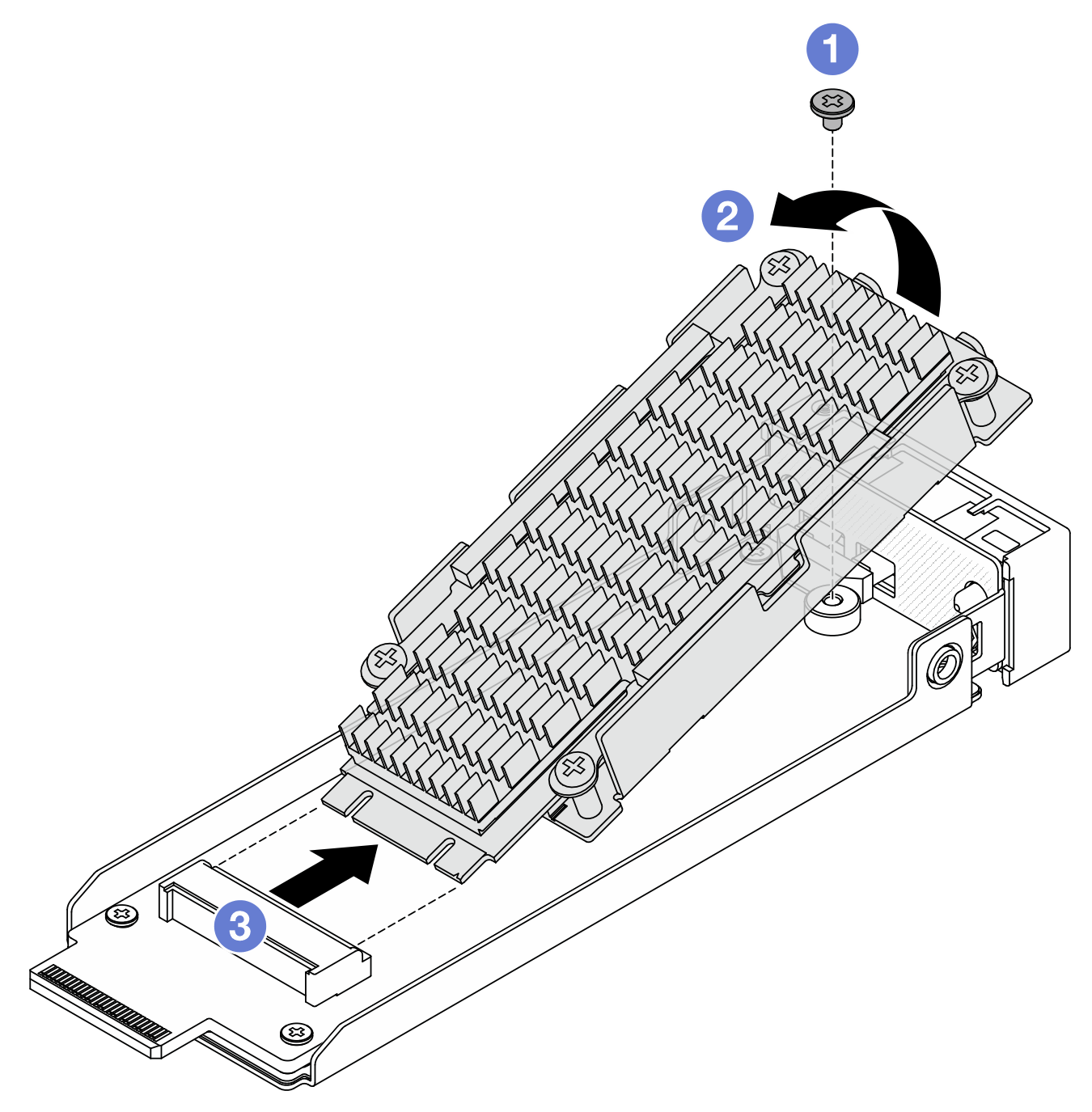

   Рис. 1. Снятие диска M.2 с радиатором






   1. Ослабьте один винт, удерживающий диск M.2.
   2. Поднимите одну сторону диска, как показано на рисунке выше.
   3. Извлеките диск M.2 из гнезда интерпозера.
3. Снимите интерпозер M.2.

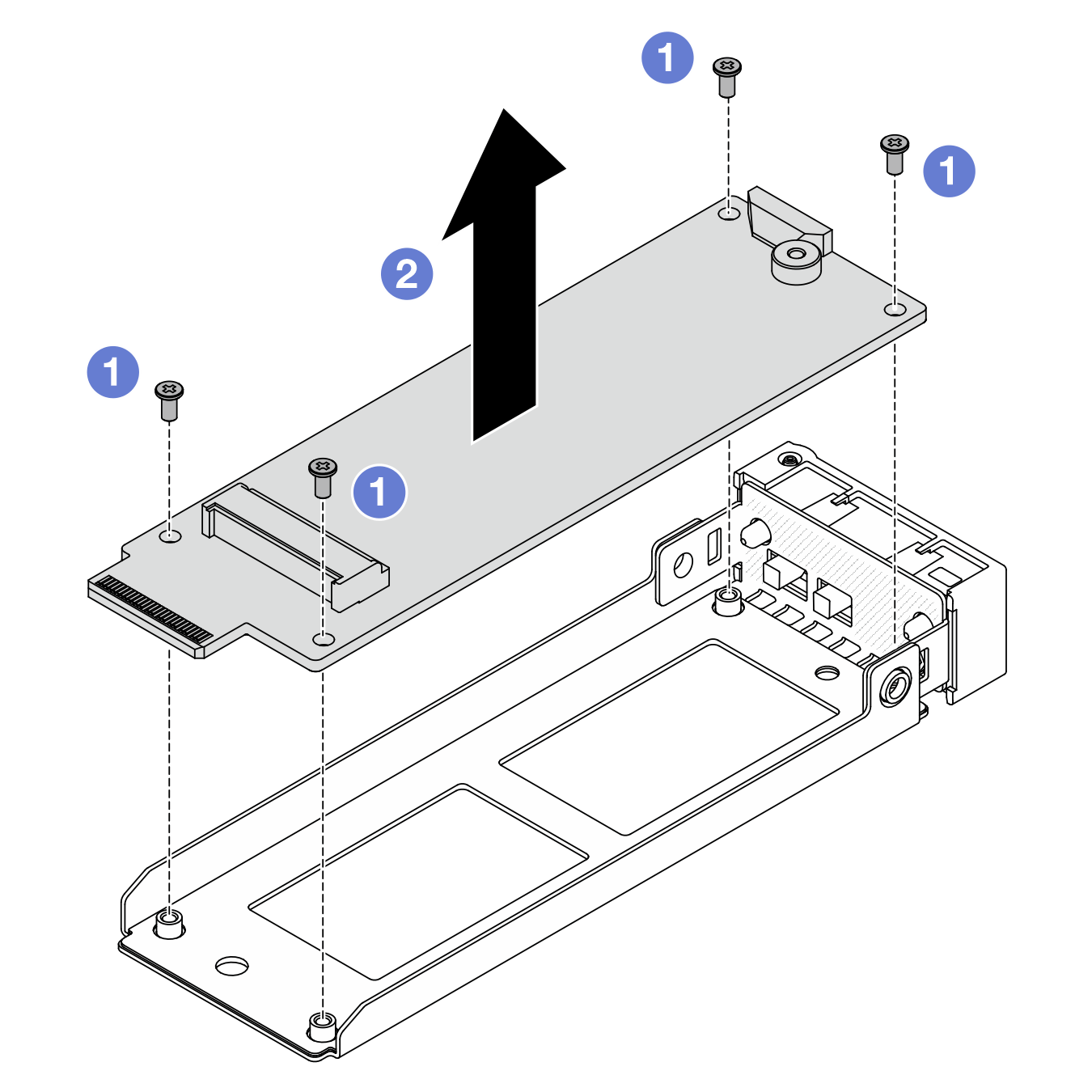

   Рис. 2. Снятие интерпозера M.2






   1. Открутите четыре винта, фиксирующих интерпозер M.2.
   2. Снимите интерпозер с лотка.
4. При необходимости разъедините диск M.2 и радиатор.
   Прим.

   После отделения радиатора и нижней пластины от диска M.2 использованные термосалфетки повторному использованию не подлежат. Если радиатор и нижняя пластина будут использоваться повторно, удалите остатки термолиста и наклейте новые термосалфетки.

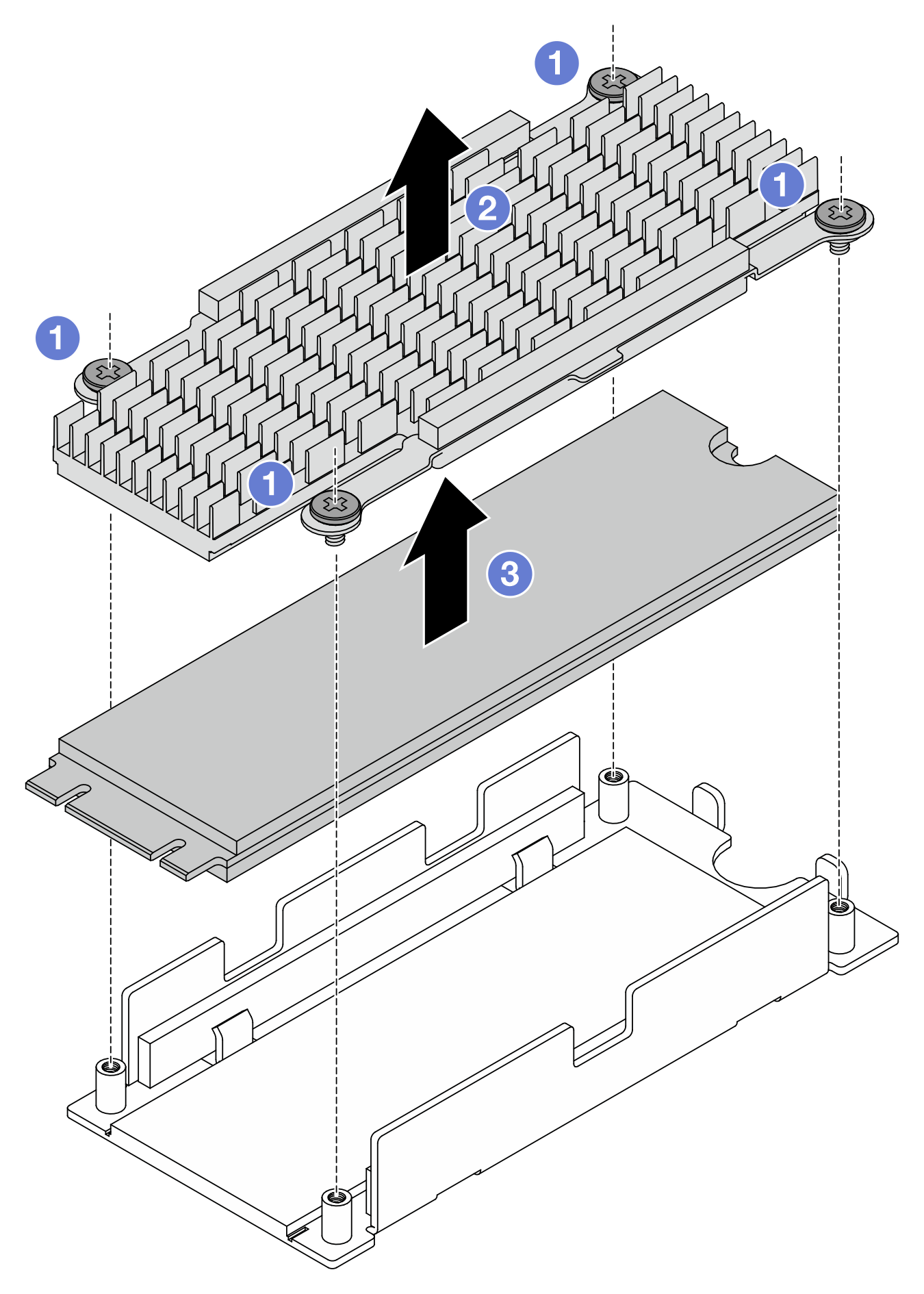

   Рис. 3. Снятие диска M.2






   1. Ослабьте четыре винта, фиксирующих радиатор.
   2. Снимите радиатор с нижней пластины.
   3. Снимите диск с нижней пластины.
5. Если нижняя пластина и радиатор будут использоваться повторно, удалите остатки термолистов.

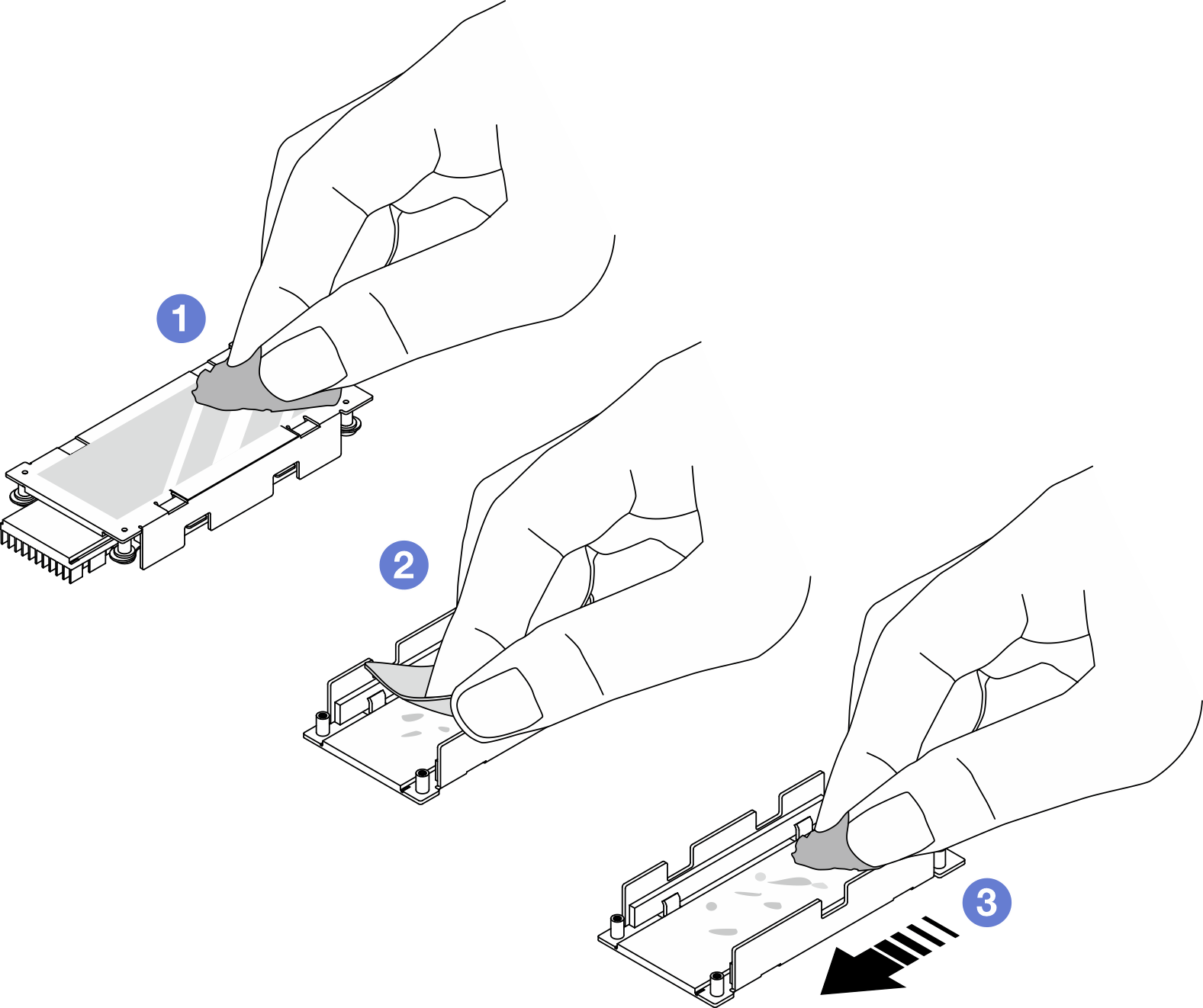

   Рис. 4. Очистка радиатора и нижней пластины






   1. Удалите остатки термолистов с задней стороны радиатора спиртовой салфеткой.
   2. Снимите термолист с нижней пластины.
   3. Удалите остатки, протерев поверхность спиртовым полотенцем в одном направлении.
